Кран на колонне с фрикционным поворотом

КФ МГТУ им. Н.Э.Баумана
Кафедра Подъёмно-транспортные системы
По дисциплине "Грузоподъёмные машины"
На тему "Проектирование крана на колонне с фрикционным поворотом"
Калуга 2019

Исходные данные:
Грузоподъемность 2500
Высота подъема 8
Скорость подъема 0,1
Число зубьев шестерни первой ступени редуктора z1 17
ПВ, %40
Скорость передвижения 0,4
Режим нагружения L1
Группа классификации механизма М6

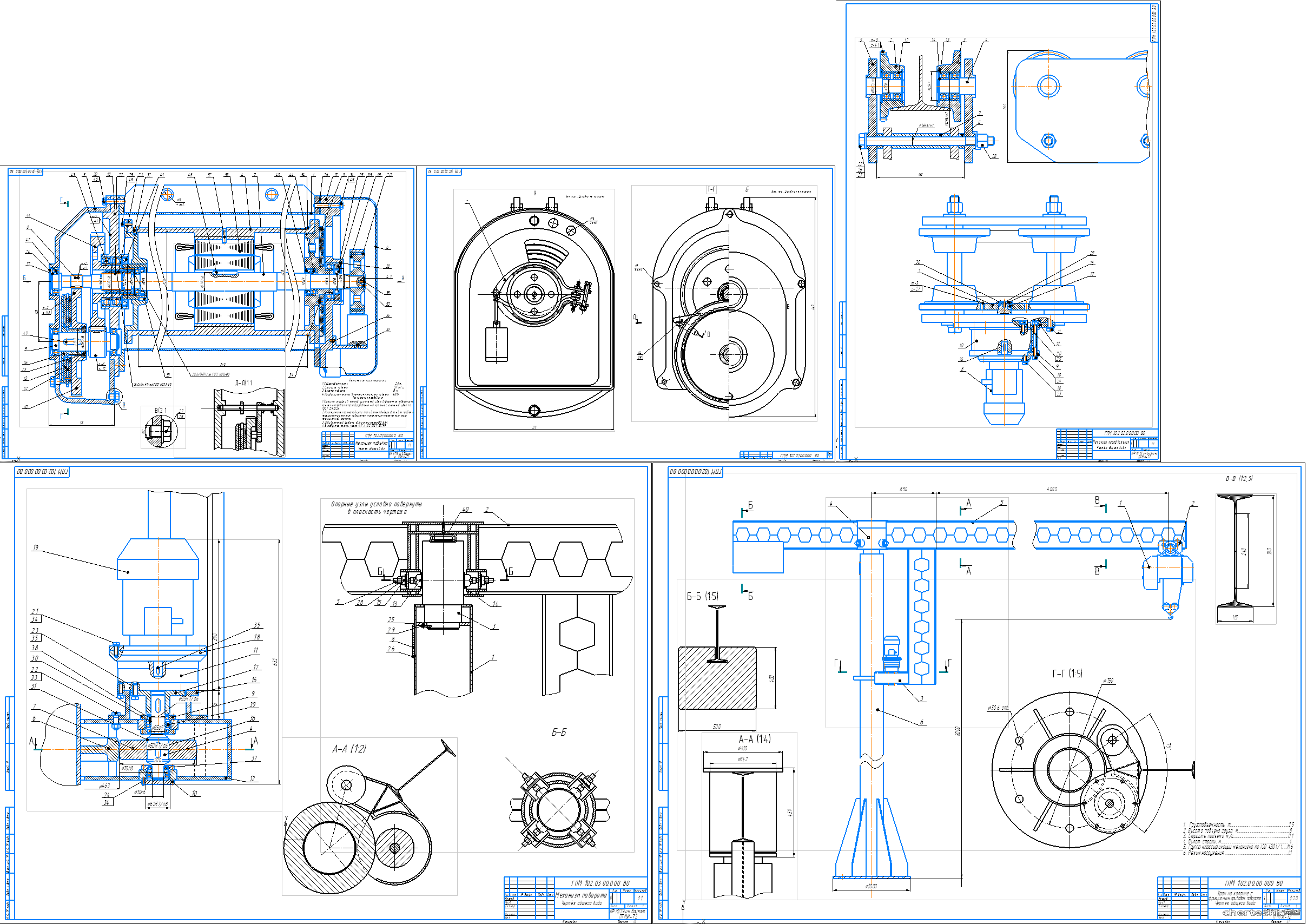

Цель работы – спроектировать кран на колонне с фрикционным поворотом грузоподъёмностью 2,5 тонны. Спроектированы и проведены необходимые расчёты для механизма подъёма, механизма поворота, механизма передвижения и металлоконструкции крана. / Состав: 5 листов чертежи формата А1(кран (ВО), механизм подъема (ВО), механизм передвижения (ВО), механизм поворота (ВО)) + спецификации + ПЗ (53 страницы)

Содержание
Задание 3
Исходные данные 3
Реферат 4
I. Расчёт механизма подъёма 7
1. Выбор электродвигателя 7
1.1 Грузоподъёмная сила 7
1.2 Мощность электродвигателя 7
1.3 Угловая скорость 7
2. Расчёт канато-блочной системы 7
2.1 Анализ схем полиспастов 7
2.2 КПД всех полиспастов 8
2.3 Наибольшее натяжение каната, набегающего на барабан 8
3. Расчёт диаметра барабана 9
3.1 Диаметр барабана из условия размещения встроенного электродвигателя 9
3.2 Диаметр барабана из условия прочности каната 10
3.3 Расчёт длины барабана 10
3.4 Условие размещения барабана на электродвигателе 11
4. Расчёт редуктора 12
4.1 Расчёт угловой скорости барабана 12
4.2 Модуль первой ступени 13
4.3 Программа редуктор 14
4.4 Минимальное значение межосевого расстояния редуктора по условию прочности 14
5. Расчёт габаритов редуктора 15
5. Сопоставление результатов расчёта 17
5. Схема тали 18
II. Расчет механизма поворота крана на колонне. 19
1. Расчет противовеса и колонны 19
1.1 Вес груза и тали 19
1.2 Вес противовеса 19
1.3 Момент, изгибающий колонну 20
1.4 Момент сопротивления изгибу 20
2. Расчет опорно-поворотного устройства. 21
2.1 Реакция упорного подшипника 21
2.2 Расстояние между радиальными подшипниками 21
3. Компоновка опорно-поворотного устройства 22
3.1 Расчет диаметра колонны. 22
3.2 Расчет диаметра гильзы. 22
4. Расчет механизма поворота 23
4.1 Момент сопротивления повороту крана в период пуска 23
4.2 Мощность электродвигателя в период пуска 24
4.3 Общее передаточное число 24
5. Расчет процесса пуска механизма поворота 25
5.1 Максимальное и минимальное время пуска 25
5.2 Условие пуска 25
6. Расчет фрикционной передачи в период пуска 26
6.1 Расчет при максимальной нагрузке 26
6.2 Расчет при отсутствии нагрузки 26
Уровень стандартизации и унификации 28
Заключение 29
Список использованной литературы 30
Приложение А 32
Приложение Б 36
