Бета-тестирование КОМПАС-3D v19

Расчёт и проектирование крана на колонне с переменным вылетом

Тюменский государственный нефтегазовый университет
Кафедра Подъемно-транспортные, строительно-дорожные машины
Курсовая работа по дисциплине «Грузоподъемные машины»
Тюмень 2011

Исходные данные
1. Назначение крана: работает на открытой площадке
2. Род тока: 3-х фазный переменный
3. Грузоподъёмность Q=5 т
4. Вылет максим. L=13 м
5. Высота крана при поднятой стреле Н0= м конструкт.
6. Высота подъёма Н=8 м
7. Скорость подъёма V1=15 м/мин
8. Скорость подъёма стрелы V2=6 м/мин
9. Частота вращения n=3 об/мин

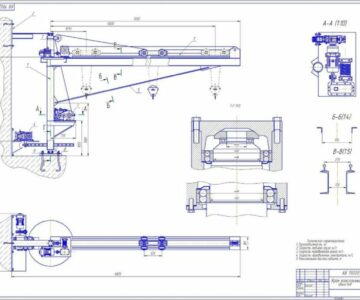

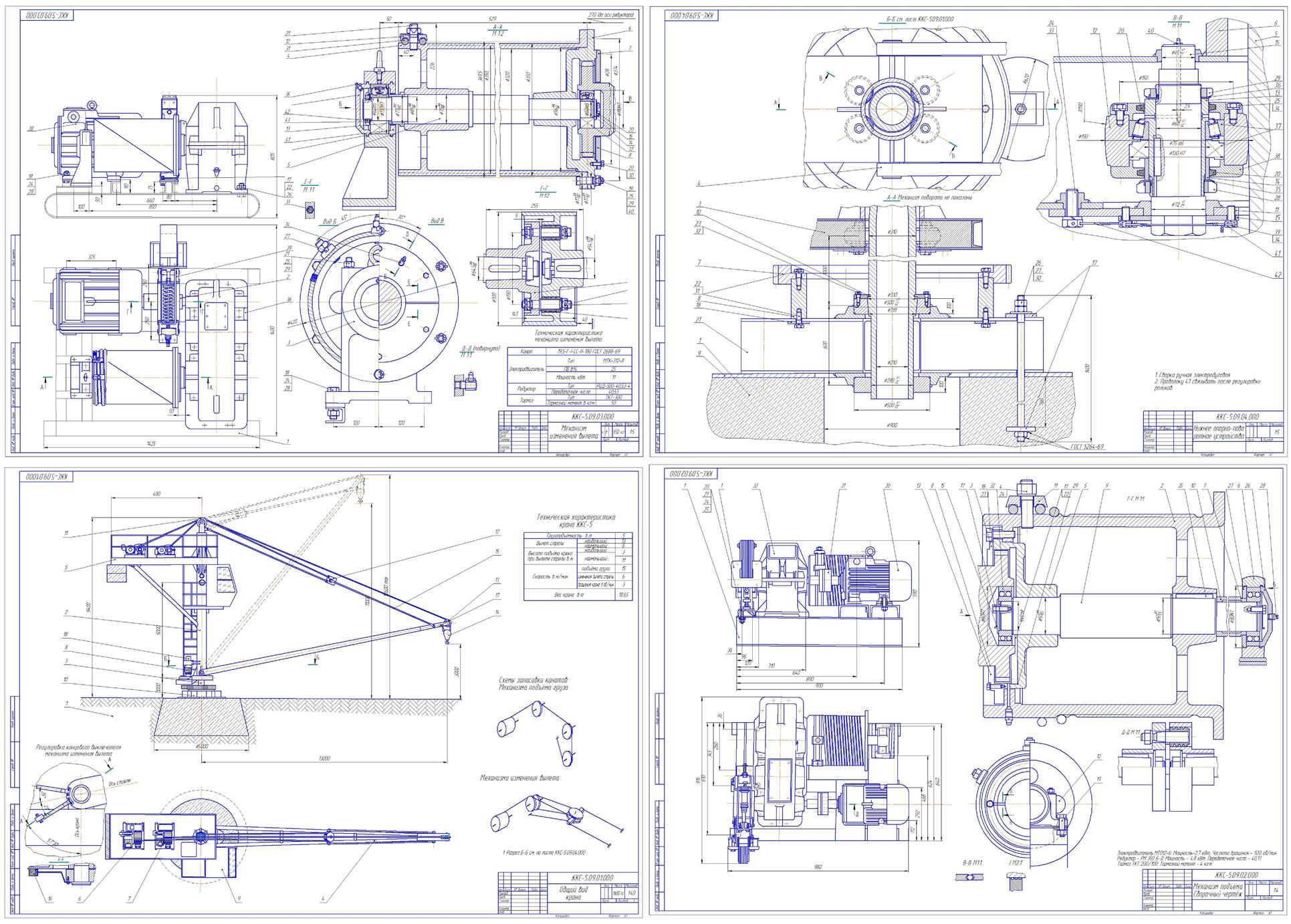

Состав: Общий вид крана (СЧ), Механизм подъема (СБ), Механизм изменения вылета (СБ), Нижнее поворотно - опорное устройство (СБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Расчёт и проектирование крана на колонне с переменным вылетом

ГПМ\А1_1=Общий вид крана.cdw
ГПМ\А1_2=Механизм подъёма.cdw
ГПМ\А1_3=Механизм изменения вылета.cdw
ГПМ\А1_4=Нижнее опорно-поворотное устройство.cdw
ГПМ\Курсовая работа ГПМ
ГПМ\Спецификация_1.spw
ГПМ\Спецификация_2.spw
ГПМ\Спецификация_3.spw
ГПМ\Спецификация_4.spw
ГПМ
