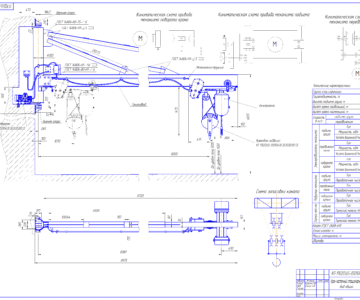

Кран консольный на вращающейся колонне с переменным вылетом грузоподъёмностью 4т

Ярославский государственный технический университет
Кафедра строительных дорожных машин
Курсовой проект по дисциплине "Грузоподъёмные машины и оборудование"
На тему:"Расчет и проектирование крана консольного на вращающейся колонне с переменным вылетом грузоподъёмностью 4т
Ярославль 2014

КРАН КОНСОЛЬНЫЙ, ПОДЪЕМНО-ТРАНСПОРТНАЯ МАШИНА, ПРИВОД ПОДЪЕМА, ТЕХНИЧЕСКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ, КАНАТ, СТРЕЛА КРАНА, ГРУЗОПОДЪЕМНОСТЬ.
Содержание

Введение
1. Обзор и анализ существующих конструкций
1.1 Обзор конструкций грузоподъемных машин
1.2 Виды грузозахватных устройств и механизмы ГПМ 1
1.3 Патентный обзор
2. Описание конструкции
3. Расчет основных параметров консольного крана
3.1 Расчет механизмов подъема
3.2 Расчет механизма перемещения
3.3 Расчет механизма поворота
4. Расчет на прочность
4.1 Расчет металлоконструкции крана
4.2 Расчет барабана механизма подъема
5. Технико-экономический расчет
Заключение
Список использованных источников

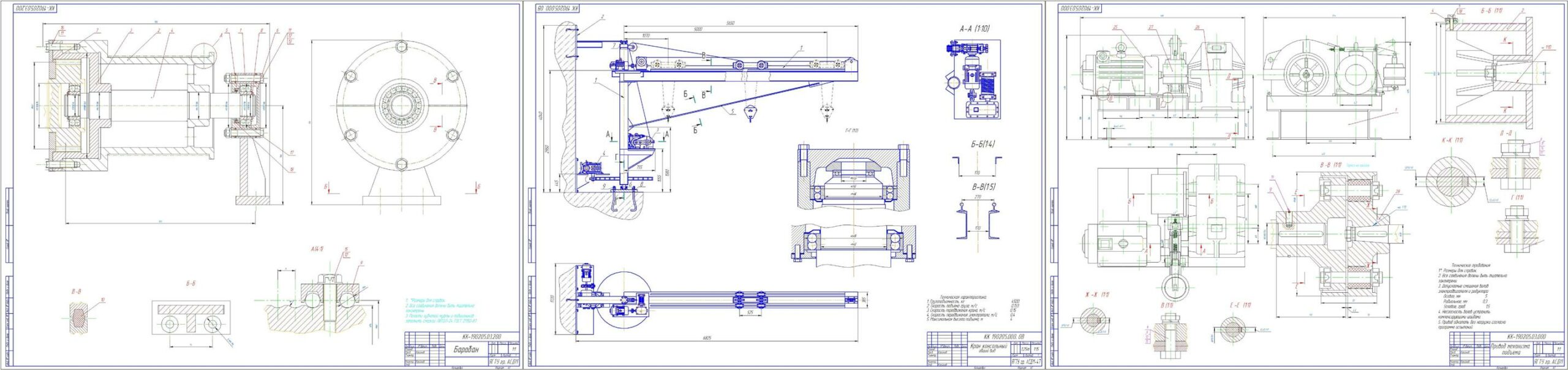

Приложения
Описание конструкции
№ п/п Параметр Величина
1 Грузоподъемность, кН 39,2
2 Вылет, м 4,4
3 Высота подъема, м 3,5
4 Скорость подъема груза, м/с 0,267
5 Повторность включения, % 39
6 Режим работы по ГОСТ 5
7 Угол поворота, град 160
8 Канат ЛК-Р-6х19+10.с(ГОСТ 2688-80) 12-Г-I-P-1568
9 Угловая скорость 0,157
