Кран на колонне

Краны консольные на колонне – высококачественное и современное грузоподъемное оборудование, которое применяется на многих промышленных объектах.
Техническая характеристика
1. Грузоподъёмность, т..................................................................................0,5
2. Вылет крюка, м
наибольший.........................................................................................................3,9
наименьший........................................................................................................1,0
3. Высота подъёма груза, м....................................................................3,0
4. Угол поворота консоли, градусы.............................................360
5. Поворот крана.......................................................................................вручную
6. Габариты крана,м
высота....................................................................................................................4,3
длина.........................................................................................................................4,7
ширина.....................................................................................................................1,0

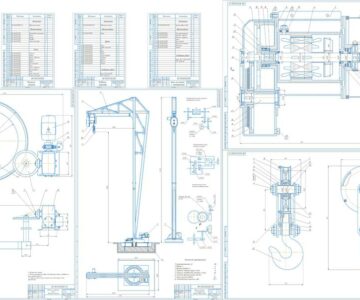

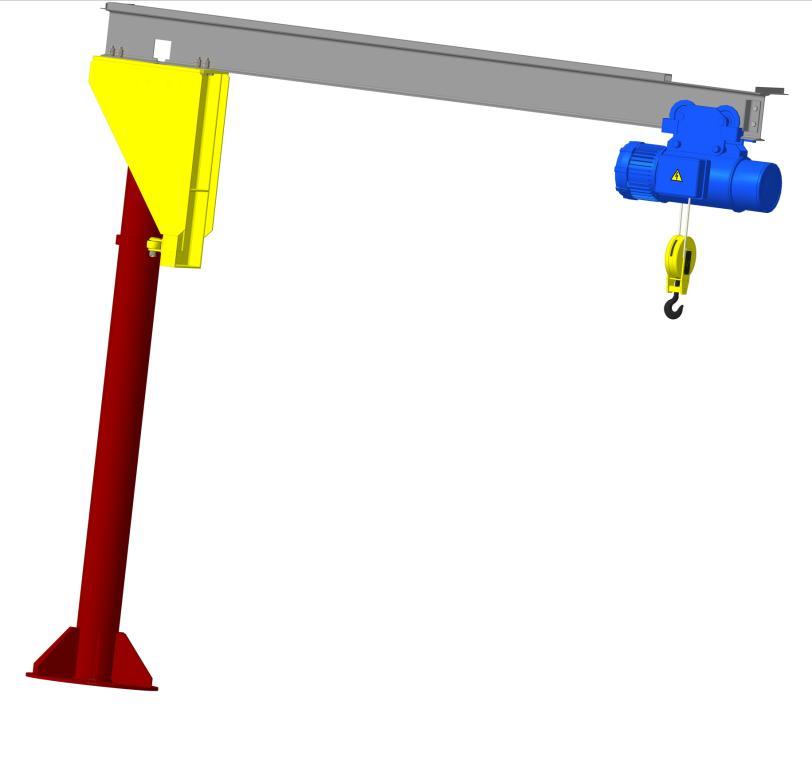

Состав: 3D сборка

Софт: КОМПАС-3D 14

Файлы:

КМП-1022.00.000 Кран на колонне/

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/КМП-1022.01.004 Цапфа.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/КМП-1022.01.003 Ребро.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/КМП-1022.01.005 Бандаж.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/КМП-1022.00.001 Кольцо.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/КМП-1022.01.000 СБ Колонна.a3d

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/КМП-1022.00.002 Крышка сквозная.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/КМП-1022.01.006 Труба для кабеля.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/КМП-1022.01.002 Труба.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.01.000 Колонна/КМП-1022.01.001 Фланец.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/КМП-1022.04.002 Ось.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/Копия КМП-1022.04.000 СБ Ролик в сборе.a3d

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/КМП-1022.04.003 Втулка дистанционная.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/КМП-1022.04.005 Проушина.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/КМП-1022.04.001 Ролик.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/КМП-1022.04.006 Пластина.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/Платик.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/КМП-1022.04.004 Втулка упорная.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.04.000 Ролик в сборе/КМП-1022.04.000 СБ Ролик в сборе.a3d

КМП-1022.00.000 Кран на колонне/Электротельфер 3,2т. Болканско Ехо/

КМП-1022.00.000 Кран на колонне/Электротельфер 3,2т. Болканско Ехо/основа.m3d

КМП-1022.00.000 Кран на колонне/Электротельфер 3,2т. Болканско Ехо/Блок _ 202-ТКК.16_5.А7-07.01.001.m3d

КМП-1022.00.000 Кран на колонне/Электротельфер 3,2т. Болканско Ехо/основа подвески.m3d

КМП-1022.00.000 Кран на колонне/Электротельфер 3,2т. Болканско Ехо/Крюк _ 41717-03.01.02.007.m3d

КМП-1022.00.000 Кран на колонне/Электротельфер 3,2т. Болканско Ехо/Электротельфер 3,2т. Болканско Ехо.a3d

КМП-1022.00.000 Кран на колонне/Электротельфер 3,2т. Болканско Ехо/Подвеска.a3d

КМП-1022.00.000 Кран на колонне/КМП-1022.00.000 СБ Кран на колонне.a3d

КМП-1022.00.000 Кран на колонне/КМП-1022.03.000 Стрела/

КМП-1022.00.000 Кран на колонне/КМП-1022.03.000 Стрела/Швеллер.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.03.000 Стрела/КМП-1022.03.000 СБ Стрела.a3d

КМП-1022.00.000 Кран на колонне/КМП-1022.03.000 Стрела/КМП-1022.03.003 Кронштейн.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.03.000 Стрела/Копия КМП-1022.03.003 Кронштейн.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.03.000 Стрела/КМП-1022.03.001 Двутавр.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.02.000 Опора/

КМП-1022.00.000 Кран на колонне/КМП-1022.02.000 Опора/КМП-1022.02.000 СБ Опора.a3d

КМП-1022.00.000 Кран на колонне/КМП-1022.02.000 Опора/Уголок.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.02.000 Опора/КМП-1022.02.004 Уголок.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.02.000 Опора/КМП-1022.02.001 Стакан.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.02.000 Опора/КМП-1022.02.002 Пластина.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.02.000 Опора/Пластина.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.02.000 Опора/КМП-1022.02.003 Косынка.m3d

КМП-1022.00.000 Кран на колонне/КМП-1022.00.003 Ограничитель.m3d
