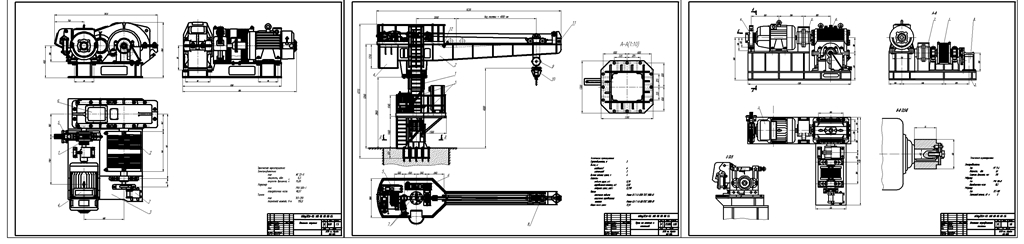

Проектирование крана на колонне с тележкой грузоподъемностью 3 тонны

Белгородский государственный технологический университет им В.Г. Шухова,
Кафедра:Институт технологического оборудования и машиностроения
Курсовой проект по дисциплине "Машины для технологического транспортирования строительных материалов и изделий"
На тему: "Проектирование крана на колонне с тележкой грузоподъемностью 3 тонны"
Белгород 2022

Высота подъема груза H = 4м.

Введение 4
1. Классификация и обоснование выбора проектируемого типа машины 5
2. Назначение, описание конструкции 10
3. Расчет основных параметров крана на колонне с тележкой
3.1. Расчет механизма подъема груза 17
3.2. Расчет механизма поворота крана 26
3.3. Расчет механизма передвижения тележки 34
4. Техника безопасности при эксплуатации машины 37
Заключение 39
Список используемой литература 40

Для механизма подъема была выбрана группа режима работы по ГОСТ 25835-83 6М, подобран двигатель типа MFT 211-6, имеющий параметры: N = 9 кВт, n = 915 мин-1, ПВ = 25%. По каталогу выбираем редуктор Ц2-350-19, 88-4М с передаточным числом u_p=32,42.
Для механизма поворота были рассчитаны силы и моменты воздействия ветровых и других нагрузок на кран. Выбран двухколодочный тормоз ТКТ-200 с тормозным момен¬том МТ = 160Н, электродвигатель типа MTF 112-6 мощ¬ностью N — 5,8 кВт при ПВ = 25%, п = 915 мин-1.
