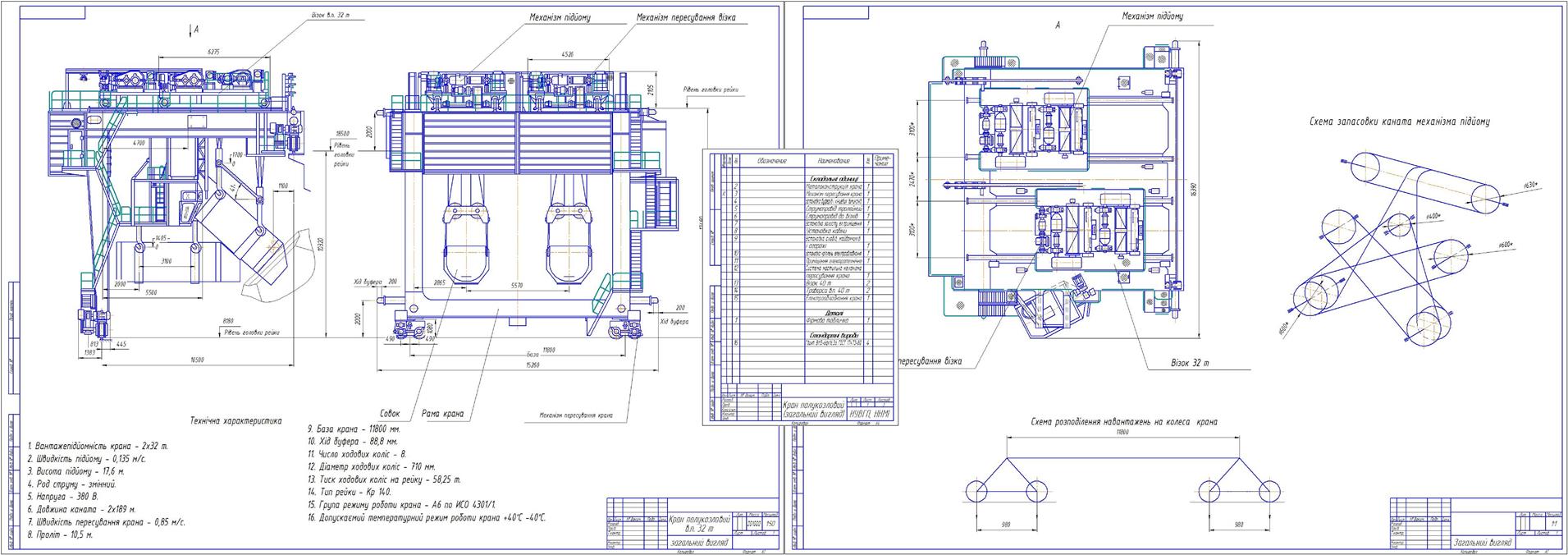

Кран полукозловой в.п. 32 т

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Одесса-2013

1. Вантажепідйомність крана - 2х32 т.
2. Швидкість підйому - 0,135 м/с.
3. Висота підйому - 17,6 м.
4. Род струму - змінний.
5. Напруга - 380 В.
6. Довжина каната - 2х189 м.
7. Швидкість пересування крана - 0,85 м/с.
8. Проліт - 10,5 м.
9. База крана - 11800 мм.
10. Хід буфера - 88,8 мм.
11. Число ходових коліс - 8.
12. Діаметр ходових коліс - 710 мм.
13. Тиск ходових коліс на рейку - 58,25 т.
14. Тип рейки - Кр 140.
15. Група режиму роботи крана - А6 по ИСО 4301/1.
16. Допускаємий температурний режим роботи крана +40 С -40 С.

Состав: Кран полукозловий в.п. 32 т (ВО), спец Язык документа

Софт: КОМПАС-3D 16 S1

Сайт: www

Файлы:
Спецификация КРАН.cdw
Кран полукозловий в.п. 32 т.cdw
Кран полукозловий в.п. 32 т_2.cdw
