Конкурс асов 3D-моделирования

Кран стреловой "Пионер" для механизации фасадных работ

Московский государственный строительный университет
Кафедра механизации и автоматизации строительства
Дипломный проект на тему "Устройство для механизации фасадных работ"
Москва 2016 год

Исходные данные
Грузоподъёмность 1,0 т.
Канатоемкость 50 м.
Скорость подъёма груза 44 м/мин
Режим работы М4
Полиспаст одинарный
В данном дипломном проекте целью является модернизация крана стрелового типа "Пионер", для механизации фасадных работ.Произведено конструирование дополнительных механизмов, расчеты крана.Графическая часть содержит чертежи вех механизмов.

Введение
1. Аналитическая часть
1.1.обзор существующей конструкций для механизации фасадных работ 6
1.2.патентный обзор 15
1.2.1. Патент рф № 2579376 15
1.2.2. Патент рф № 2210525 19
2. Конструкторская часть 25
2.1.описание базовой машины 25
3. Расчетная часть 28
исходные данные 28
3.1.подбор каната 28
3.2.расчет деталей крюковой обоймы 30
3.2.1 подбор крюка и упорного подшипника 30
3.2.2. Расчет траверсы 32
3.2.3.расчет блока 33
3.2.4. Подбор радиальных подшипников 35
3.2.5.расчет планки 36
3.3.расчет барабана 37
3.4.расчет крепления каната 38
3.5.подбор электродвигателя 39
3.5.1 подбор редуктора 39
3.6.подбор тормоза 40
3,7. Расчет механизма передвижени 41
3.7.1расчет механизма передвижения 41
3.7.2 расчет ходовых колес 41
3.7.3 определение сопротивлений передвижению 43
3.7.4 выбор электродвигателя и редуктора 43
3.7.5 определение тормозного момента 47
3.8.расчет механизма изменения вылета 49
3.8.1 расчет полиспаста стрелоподъемного механизма 51
3.8.2расчет крепления каната 53
3.8.3подбор электродвигателя 53
3.8.4. Подбор редуктора 54
3.8.5 подбор тормоза 54
3.9 расчет металлоконструкции крана 56
3.11 расчёт опорной колонны 60
4. Электрическая часть 62
5.технологическая часть 68
5.1 технология изготовления вала 68
5.2 проектирование маршрута технологического
Процесса изготовления вала 68
5.3 расчет режимов резания 69
6.охрана труда 85
6.1 технические средства безопасности 85
6.1.1 общие положения 85
6.1.2 предохранительные и сигнализационные устройства 85
6.2. Пожарная безопасность 86
6.3инструкция по безопасной эксплуатации устройства автоматизации фасадных работ 90
6.4 инструкция по охране труда для оператора 91
6.5 правила техники безопасности при эксплуатации
6.6 правила безопасности при транспортировке 92
7. Расчёт технико-экономических показателей по результатам разработки кра-на 97
7.1 расчет времени работы бт и нт 98
7.2 расчет годовой эксплуатационной
Производительности 99
7.3 расчет капитальных вложений 100
7.4 расчет годовых текущих затрат на эксплуатацию 101
7.5. Построение диаграммы годовых текущих затрат 106
7.6 расчет приведенных затрат по сравниваемым
Вариантам техники 107
7.7 пвсчет экономической эффективности 108
7.8 расчет срока окупаемости дополнительных
Капитальных вложений 108
7.9 расчет дополнительных показателейэкономической
Эффективности техники 109
заключение 112
Список использованной литературы 113

В дипломном проекте была произведена модернизация устройства механизации фасадных работ .
В общей части дипломного проекта произведен обзор и анализ устройств. Предоставлено описание и проведен анализ подъемных устройств. Выполнен патентный поиск. Объектом модернизации послужил стреловой кран «ПИОНЕР».
В специальной части был произведен расчет механизма подъема груза, механизма передвижения крана, механизма изменения вылета стрелы с отражением в графической части проекта. В связи с этими нововведениями кран обрел возможность изменять вылет стрелы, чем увеличил показатели мобильности и производительности. Встроенный механизм передвижения позволяет крану перемещаться с заданной скоростью. что сокращает показатели применения ручного труда рабочих.
В экономической части проекта были проведены расчёты технико-экономической оценки качества спроектированного изделия, полной себестоимости и годовых затрат на эксплуатацию крана.
В разделе «Охрана труда» освещены вопросы охраны труда, техники без-опасности, противопожарной безопасности машины.

Состав: Рама поворотная (СБ),Стрела (СБ),Механизм изменения вылета стрелы(СБ),Механизм передвижения(СБ),Механизм подъема груза(СБ),Устройство для механизации фасадных работ(ВО),Технологическая часть, Экономическая часть,спецификации,ПЗ Язык документа

Софт: КОМПАС-3D 2016

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Кран стреловой "Пионер" для механизации фасадных работ

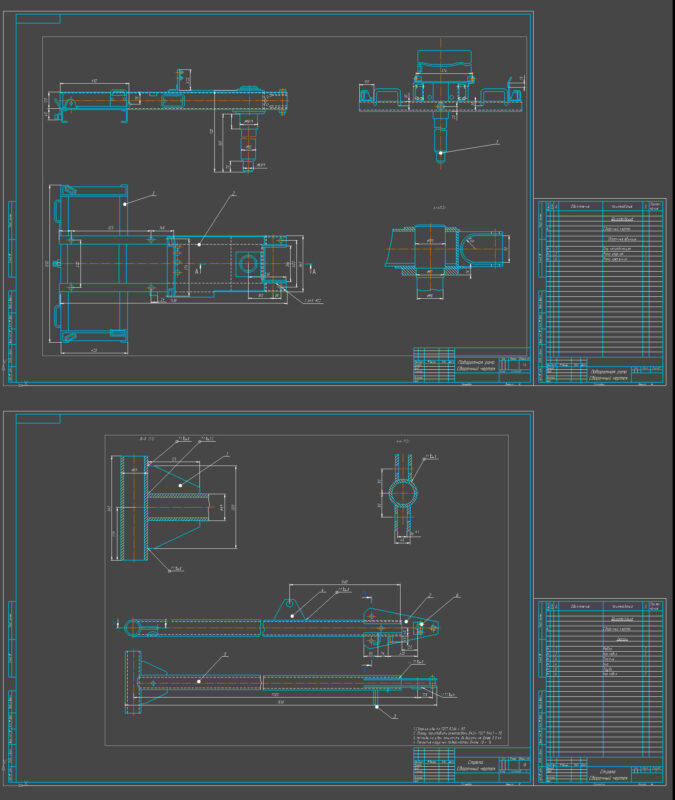

металлоконструкции\рама поворотная.cdw
металлоконструкции\стрела.cdw

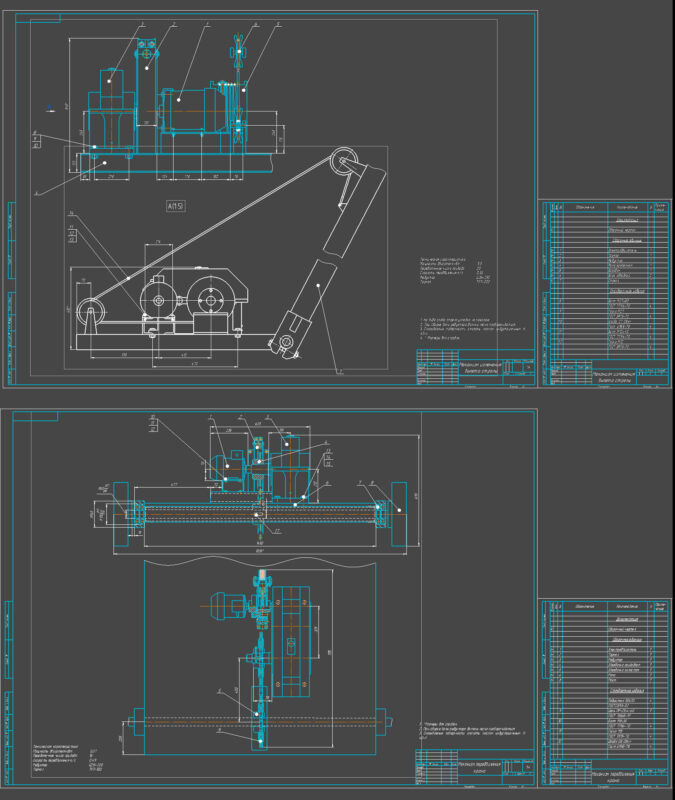

механизм изменения стрелы\Чертеж.cdw
механизм изменения стрелы\Чертеж.cdw.bak
механизм передвижения\передвиж.cdw
механизм передвижения\передвиж.cdw.bak
механизм подьема\Механизм подъема.cdw
механизм подьема\Механизм подъема.cdw.bak
механизм подьема\спецификация.cdw

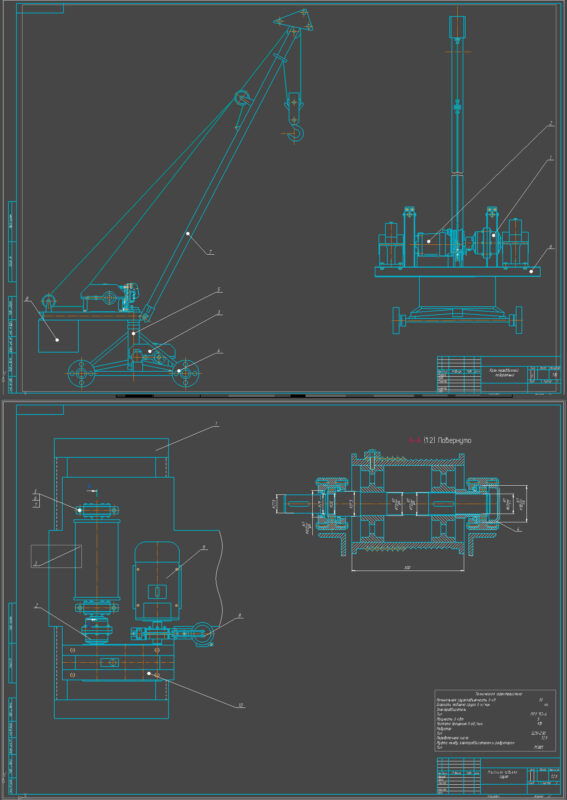

общий вид\вид общий.cdw
общий вид\вид общий.cdw.bak

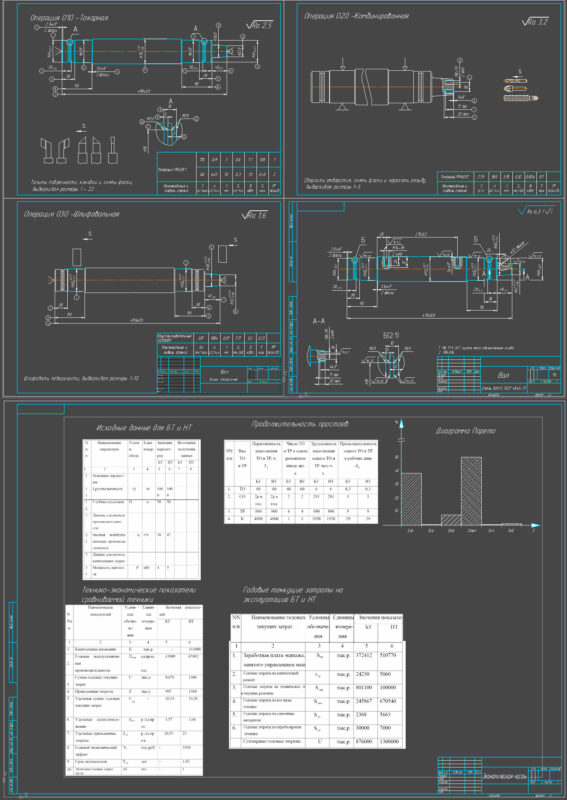

технологическая часть\вал.cdw
