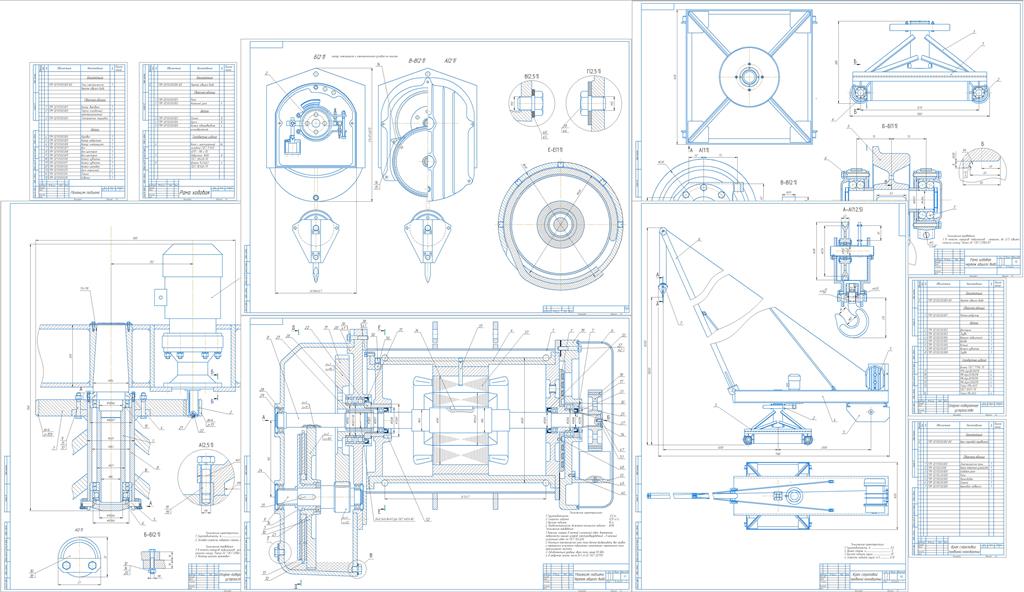

Кран стреловой полноповоротный

МГТУ им. Н.Э.Баумана, Кафедра МТ, Курсовой проект грузоподъемные машины, на тему: Проектирование грузоподъемной машины (Кран стреловой полноповоротный ), 2021

Цель проекта – рассчитать и спроектировать кран стреловой полноповоротный МЭМЗ-1 грузоподъемностью 2,5 тонны. Для этого были рассчитаны механизм подъема – таль электрическая, механизм поворота.

Исходные данные
- грузоподъемность m = 2500 кг ;
- скорость подъема V = 0,12 м/с;
- высота подъема H = 10 м;
- группа классификации механизма M6;
- режим нагружения L4 (весьма тяжелый) (по ИСО 4301-86);
- число зубьев шестерни z_1=15;
- продолжительность включения ПВ = 60%;
- вылет стрелы λ= 5 м.

Реферат 6
1. Расчёт механизма подъема 7
1.1 Расчет электродвигателя 8
1.2 Расчет канатно – блочной системы 9
1.3 Расчет барабана 11
1.4 Расчет редуктора 12
1.5 Расчет габаритов и массы редуктора 15
2. Расчет механизма поворота 17
2.1. Вес механизма подъёма 17
2. 2. Вес противовеса 18
2.3. Момент, изгибающий колонну при номинальном нагружении 18
2.4. Напряжение изгиба внизу колонны можно определить из условия прочности колонны 18
2.5. Расчет подшипников опорно-поворотного устройства 19
2.5.1. Реакция упорного подшипника 19
2.5.2. Расстояние между радиальными подшипниками примем, исходя из соотношения 20
2.6. Компоновка опорно-поворотного устройства 20
2.6.1 Выбор трубы колонны 20
2.6.2. Выбор гильзы 21
2.6.3. Момент, изгибающий гильзу 22
2.7. Расчет механизма поворота 22
2.7.1. Момент сопротивления повороту крана в период пуска 22
2.7.2 Мощность электродвигателя в период пуска 24
2.8. Расчет процесса пуска механизма поворота 26
2.8.1. Максимальное время пуска из условия минимального ускорения груза составит 26
2.8.2. Условие пуска 26
2.9. Расчет процесса торможения 27
2.10. Расчет открытой зубчатой передачи 28
3. Расчет ходовых колес 29
Список используемой литературы 30
