Технічна характеристика
Тип пересувний
Принцип дії гідравлічний
Вантажопідйомність, кН 3,5
Виліт стріли 1350 мм;
Висота підйому кінця стріли від 800 мм;
до 240 мм
Швидкість підйому кінця стріли до 1 м/хв.;
Привод ручний;
Максимальне зусилля робітника на важелі до 100 Н;
Габаритні розміри: - довжина 3200 мм;
- ширина 1350 мм;
- висота 1850 мм
Маса загальна 120 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Кран гидрофицированный

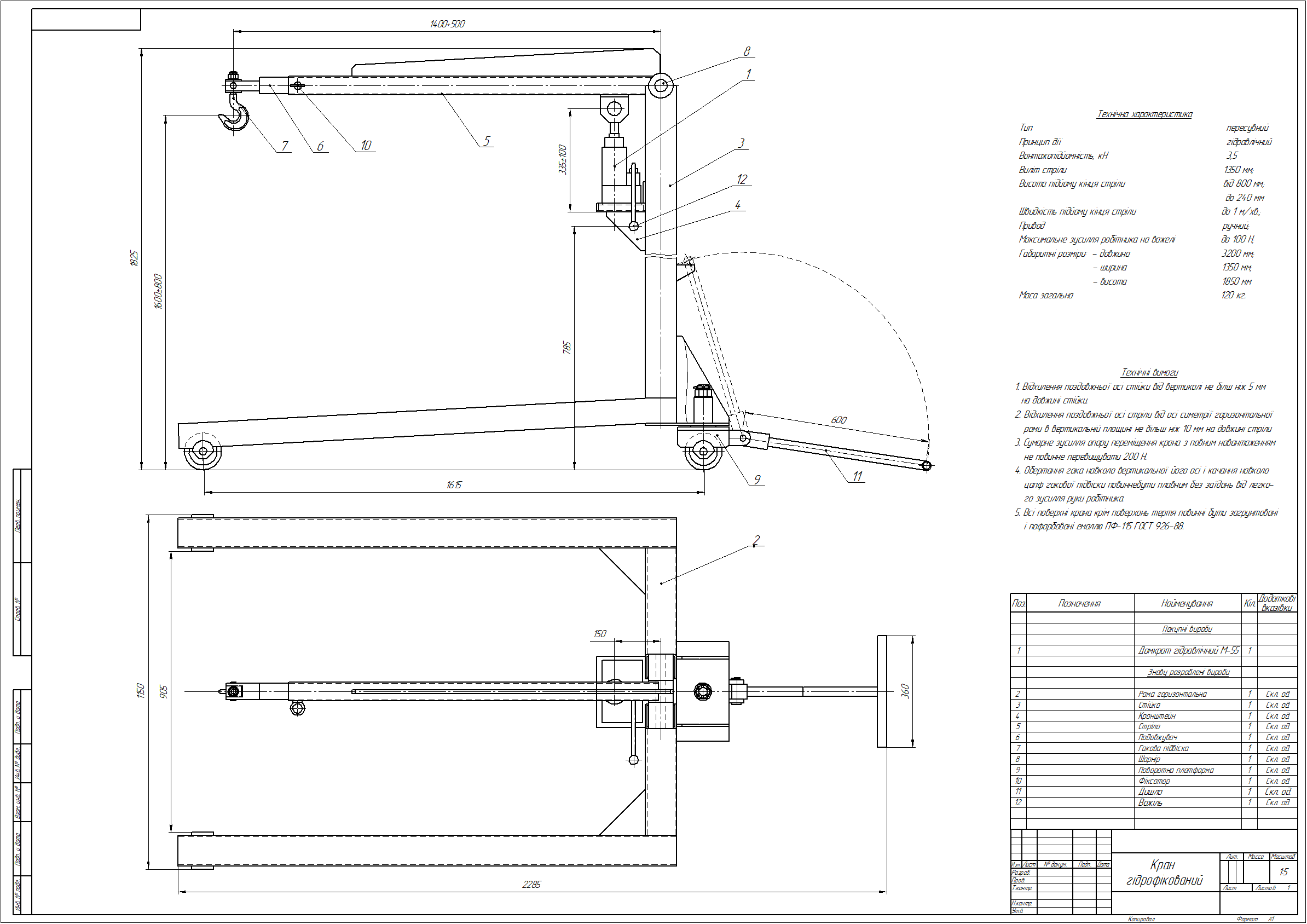

Кран гидрофицированный
0
0
150
2
0
20
Автор
Валерій
Савченко
Дата
23.12.2019
Язык
Украинский
Состав
сборочный чертеж
Софт
КОМПАС-3D 17,1
Как открыть?
Содержимое архива
-
Кран.cdw
