КОМПАС 3D 18

Кран консольный поворотный 0,8 т

БНТУ
Кафедра СДМ
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему "Кран консольный поворотный грузоподъемностью 0,8 т"
Минск 2018

Исходные данные для расчетов:

• грузоподъемность крана, т 0,8;
• скорость подъема груза, м/с 0,35;
• высота подъема груза, м 5,0;
• вылет стрелы, м 3,0;
• скорость передвижения тележки, м/с 0,28.

Целью данного курсового проекта является расчет и проектирование поворотного консольного крана.
В ходе выполнения необходимо произвести следующие расчеты:
• расчет механизма подъема груза;
• расчет механизма передвижения тележки;

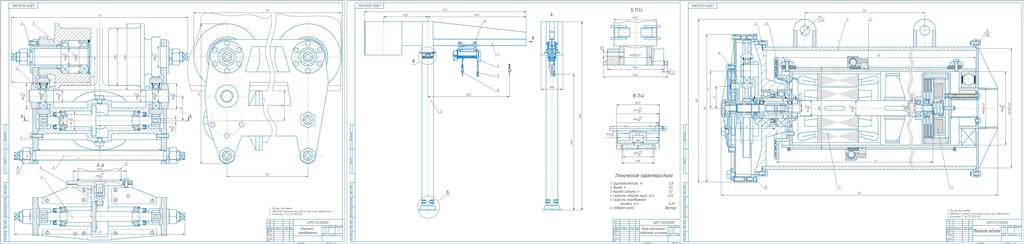

Графическая часть представляется следующими чертежами:
• общий вид крана – 1 лист формата А1;
• механизм подъема груза – 1 лист формата А1;
• механизм передвижения крана – 1 лист формата А1.
Содержание
Введение 1
1. Обзор литературных источников по теме проекта 2
2.Расчет механизма подъема груза 7
3. Расчет механизма передвижения 14
4.Выбор приборов безопасности 20
5. Техника безопасности 23
Список использованных источников 28

Состав: Кран консольный поворотный (ВО), Спецификация, Механизм подъема груза (СБ), Спецификация, Механизм передвижения тележки (СБ), Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Кран консольный\Механизм передвижения тележки.cdw
Кран консольный\Мехинизм подъема.cdw
Кран консольный\спец Механизм передвижения тележки.cdw
Кран консольный\спец Мехинизм подъема.cdw
Кран консольный\спец Чертеж общего вида.cdw
Кран консольный\Чертеж общего вида.cdw
Кран консольный\Записка КРАН консольный 0,8т.DOC
Кран консольный
