РУТ(МИИТ)
Кафедра: наземные транспортно-технологические комплексы
Курсовой проект по дисциплине "Грузоподъёмные машины"
На тему: Проектирование козлового крана г\п 3,2т
Москва 2023

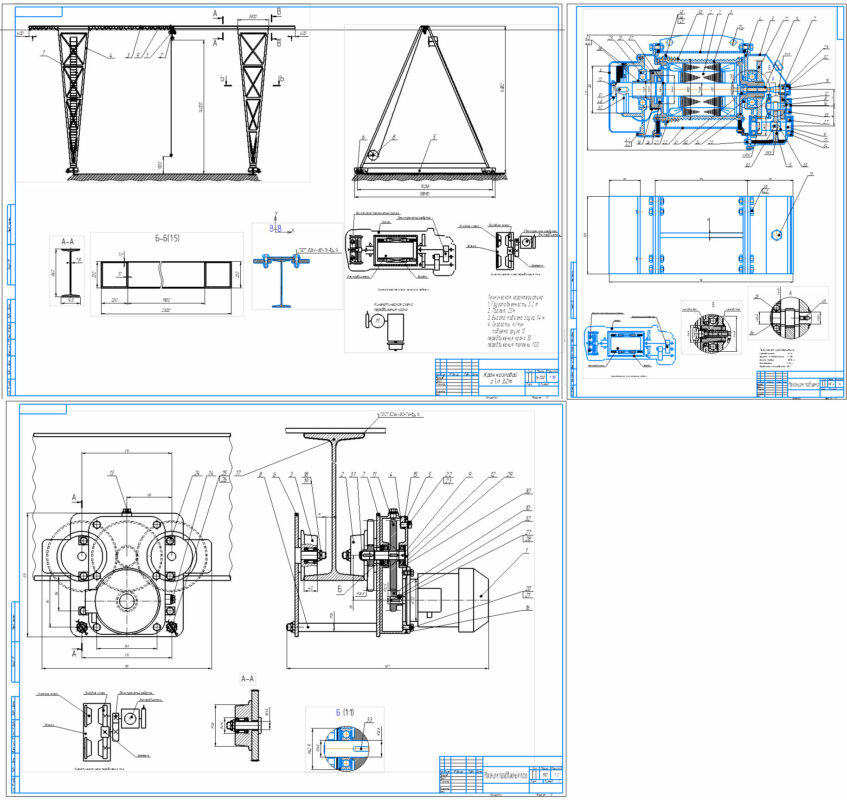

Проектирование двухконсольного козлового крана. Козловой кран – это грузоподъемная машина мостового типа, которая применяется на закрытых и открытых площадках. Он используется для подъема и перемещения крупногабаритных грузов, контейнеров, а также монтажа секционных конструкций.
Технические характеристики разрабатываемого крана :
Грузоподъёмность 3,2 т
Пролет 23м
Скорость подъёма груза 12 м\мин
Скорость передвижения тележки 100 м\мин
Скорость передвижения крана 30 м\мин
Высота подъёма груза 14м
Режим работы ВТ
Введение 4
1. Обзор существующих конструкций 5
1.1 Назначение козловых кранов мостового типа 5
1.2 Расположение консолей 6
2. Конструктивная часть 8
2.1 Проектирование механизма подъема груза 8
2.1.1 Уточнение начальных условий 8
2.1.2 Определение КПД полиспаста 9
2.1.3 Максимальное усилие в канате механизма подъема 9
2.1.4. Расчет разрывного усилия и выбор типа каната 10
2.1.5 Выбор крюка 10
2.1.6 Определение параметров барабана 11
2.1.7. Определение мощности на подъём груза. Выбор двигателя 12
2.1.8 Расчет зубчатых передач 13
2.1.9 Выбор тормоза 15
2.2.1 Выбор кинематической схемы, размеров ходовых колес и типа ходового пути 17
2.2.2 Выбор двутавра и его размеров 18
2.2.3 Определение сопротивления передвижению электрической тали 19
2.2.4 Расчёт мощности и подбор электродвигателя 20
2.2.5 Расчет зубчатых передач 21
2.2.6 Проверка электродвигателя по времени разгона 26
2.3 Механизм передвижения крана 26
2.3.1 Определяем вид кинематической схемы (рисунок 18) 26
2.3.2 Выбор типа и размеров ходовых колес 26
2.3.3 Определение сопротивления передвижения тележки 27
2.3.4 Выбор мотор редуктора 28
2.3.5 Проверка электродвигателя по времени разгона 29
2.3.6 Проверка механизма передвижения по коэффициенту запаса сцепления 29
Список использованных источников 30
