Кран козловой с опорной тележкой

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Федеральное государственное образовательное учреждение
высшего профессионального образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Институт Нефти и Газа.
«КАФЕДРА ПОДЪЁМНО-ТРАНСПОРТНЫЕ МАШИНЫ И РОБОТЫ»
Курсовой проект по дисциплине "ГПМ"
На тему "Кран козловой с опорной тележкой"
Красноярск 2010

Исходные данные Q=46 тонн
Содержание
Введение…………………………………………………………………………...3
1 Назначение, область применения и техническая характеристика крана…...4
2 Расчет металлоконструкции…………………………………………………....5
3 Расчет механизма подъема…………………………………………………....12
3.1 Выбор полиспастной системы расчет и выбор типа каната……....13
3.2 Определение основных размеров и числа оборотов барабана…….15
3.3Расчет и выбор электродвигателя………………………………...…..19
3.4 Расчет и выбор редуктора………………………………………...…..20
3.5 Выбор муфт……………………………………….……..…..……...…22
3.6 Выбор тормоза……………………………………………………..….24
3.7 Расчет параметров неустановившегося движения……………….…26
3.8 Компоновка механизма подъема…………………………………….29
4 Расчет механизма передвижения тележки……………………..…………….30
4.1 Выбор кинематической схемы…………………………………….…30
4.2 Выбор колес и колесных установок…………………………………30
4.3 Выбор рельса………………………………………………………….32
4.4 Ветровая нагрузка на тележку крана………………………….……..33
4.5 Сопротивление передвижению тележки…………………………….34
4.6 Расчет и выбор электродвигателя……………………………………36
4.7 Расчет и выбор редуктора…………………………………………….37
4.8 Выбор муфт……………………………………………………………39
4.9 Выбор тормоза………………………………………………………...42
4.10 Компоновка механизма передвижения тележки…………………..47
5 Расчет механизма передвижения крана………………….…..…..…….……..48
5.1 Выбор кинематической схемы…………………….……...…...…..…48
5.2 Выбор ходовых колес крана……………………….……….……...…48
5.3 Выбор рельса………………………………………………………….50
5.4 Определение сопротивлений передвижению крана………………..50
5.5 Расчет и выбор электродвигателя…………………...……………….52
5.6 Расчет и выбор редуктора…………………………………………….54
5.7 Выбор муфты………………………………………………………….55
5.8 Выбор тормоза………………………………………………………...58
5.9 Компоновка механизма передвижения крана……………………….63
6. Расчёт на прочность ходовых колес крана…………………………………..64
Список используемых источников…………………........................................74

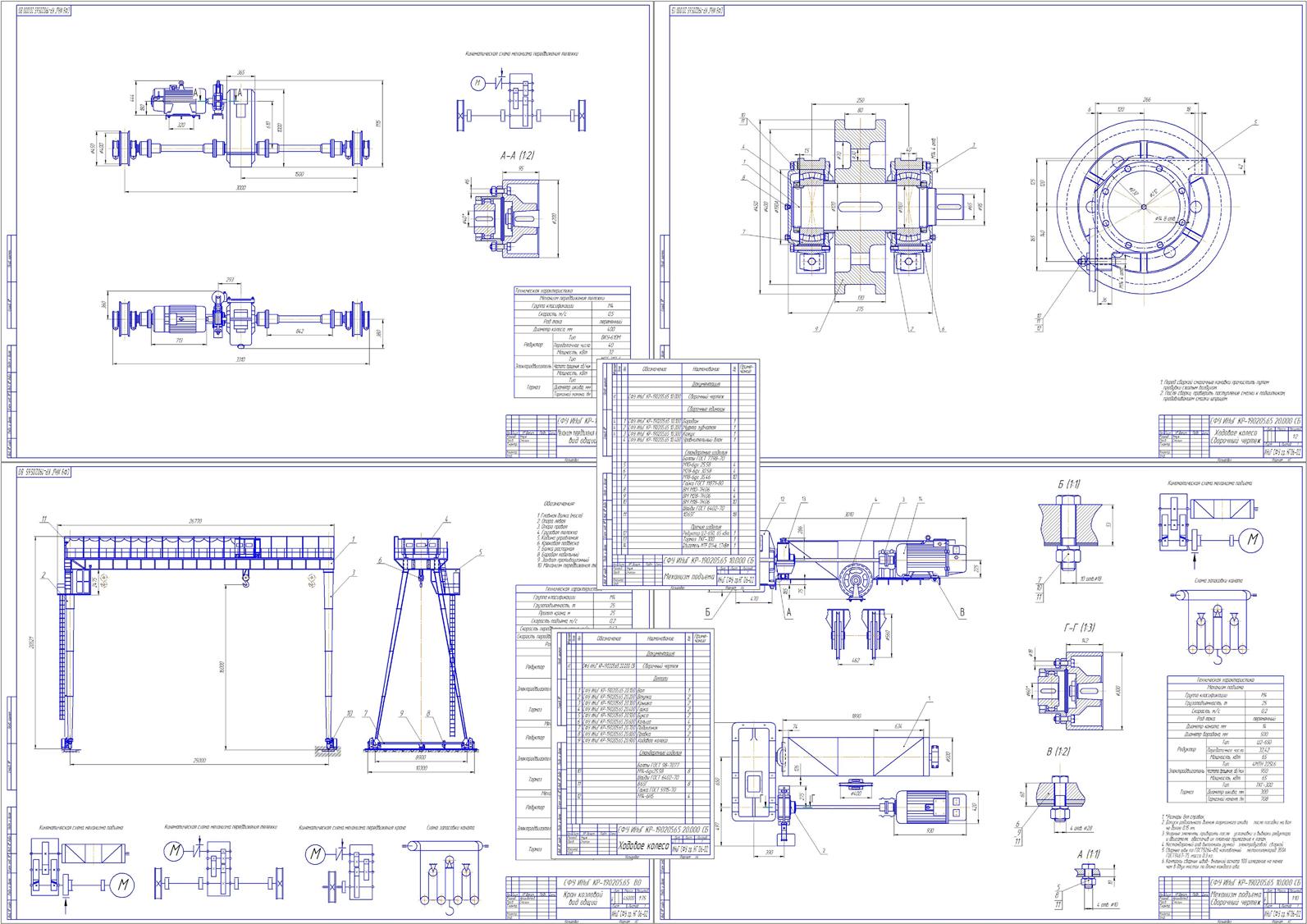

Состав: ПЗ, Кран козловой (ВО), Механизм передвижения (СБ), Механизм подъема (СБ), Ходовое колесо (СБ), Спецификации Язык документа

Софт: КОМПАС-3D 13SP1

Файлы:
Кран козловой.cdw
Механизм передвижения тележки.cdw
Механизм подъема.cdw
Поянительная записка.doc
Спецификация механизма подъема.cdw
Спецификация ходового колеса 1.cdw
Федеральное агентство по образованию.doc
Ходовое колесо крана.cdw
