Кран мостовой - грузоподъемность 10 тонн, ширина пролета 12 метров.

Кран мостовой - грузоподъемность 10 тонн, ширина пролета 12 метров.

212

1876

150

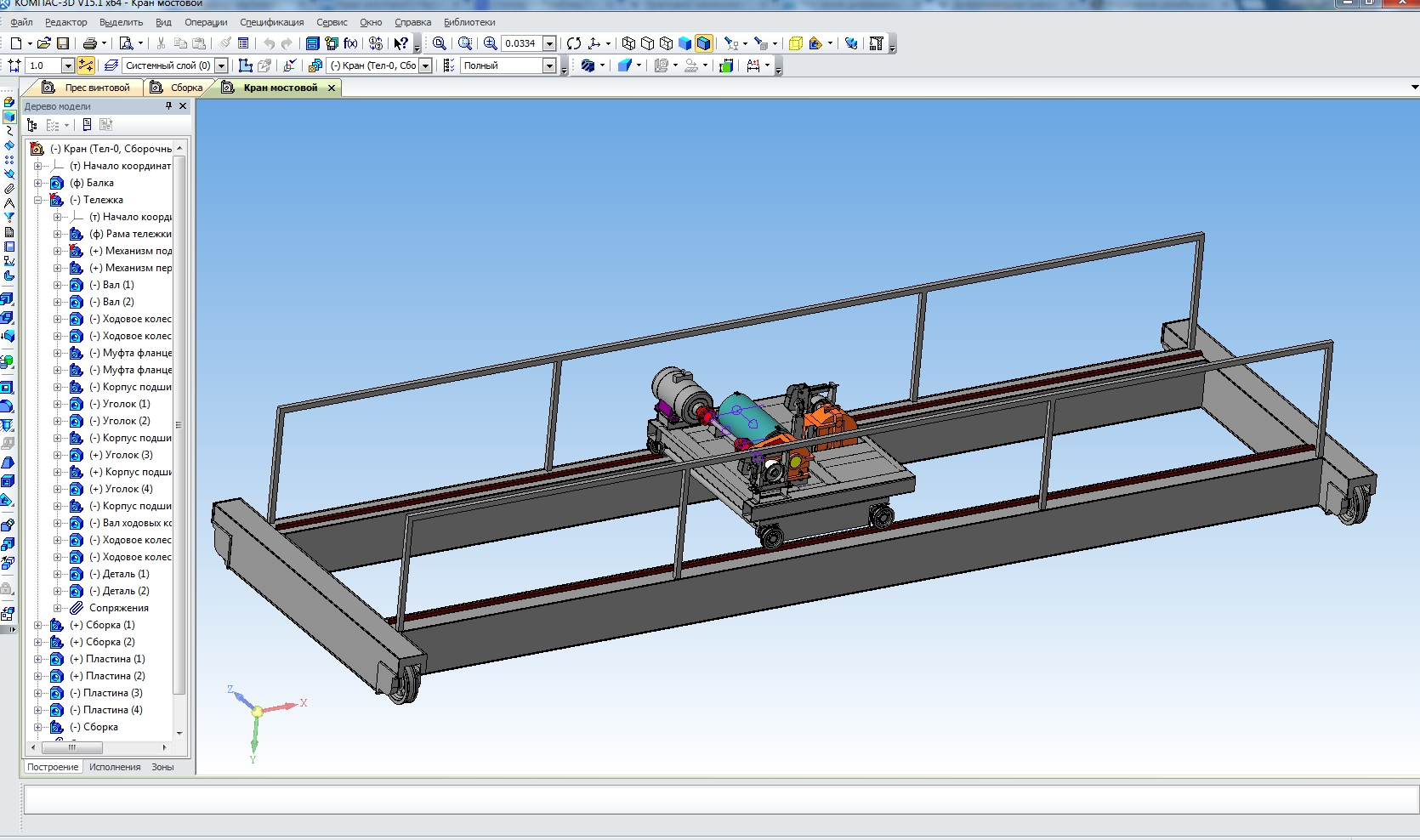

3D модель Кран мостовой - грузоподъемность 10 тонн, ширина пролета 12 метров.

Кран мостовой двухбалочный, применяется в различных цехах, ремонтных мастерских, гаражах. Грузоподъемность 10 тонн, ширина пролета 12 метров.

3D Модели Кран мостовой

Автор

Алексей

Дата

25.06.2016

Язык

Русский

Состав

3D сборка с комплектом деталей

Софт

КОМПАС-3D 15.1 Как открыть?

Содержимое архива

Кран мостовой
- Балка.m3d
- Траверса блоков.m3d
- Пружина тормоза ТКТ-200.m3d
- Под корпус подшипника 1.m3d
- Корпус электромагнита ТКТ-200 (1).m3d
- Шток Тормоза ТКТ-200.m3d
- Колодка тормоза ТКТ-200.m3d
- Швелллер (р).m3d
- Швеллер (тп).m3d
- Вал барабана.m3d
- Муфта с тормозным шкивом 200.m3d
- Рама электродвигателя мех-ма подъема.a3d
- Корпус подшипника (основание).m3d
- Тормоз ТКТ-200.a3d
- Гайка.m3d
- Рама тележки.a3d
- Механизм передвижения.a3d
- Шайба концевая ф40.m3d
- Редуктор ВК-550.m3d
- Ходовое колесо крана.m3d
- Шайба.m3d
- Уплотнение под зубчатую муфту.m3d
- Рычаг тормоза ТКТ-200.m3d
- Палец под муфту.m3d
- Швеллер 10.m3d
- Швеллер (э).m3d
- Шайба стопорная ф40.m3d
- Механизм подъема груза.a3d
- Шток.m3d
- Палец под шток.m3d
- Полумуфта (зубчатая).m3d
- Крышка корпуса ходовых колес.m3d
- Швеллер 24.m3d
- Кран мостовой.a3d
- Барабан.m3d
- Крюковая подвеска.a3d
- Шайба под электродвгатель мех-ма подъема.m3d
- Вал ходовых колес.m3d
- Полумуфта фланцевая.m3d
- Палец под якорь ТКТ-200.m3d
- Швеллер 20.m3d
- Тележка.a3d
- Скоба тормоза ТКТ-200.m3d
- Квадратное сечение 670.m3d
- Для тележки.m3d
- Щека (внешн.).m3d
- Промежуточный вал механизма подъема.m3d
- Уголок 2 (р).m3d
- Шайба стопорная.m3d
- Рычаг (м) тормоза ТКТ-200.m3d
- Рельс КР80 ГОСТ 4121-54.m3d
- Швеллер 16.m3d
- Втулка.m3d
- Лист.m3d
- Шайба стопрная ф50.m3d
- Блок.m3d
- Редуктор Ц2-300.m3d
- Корпус подшипника вала барабана.a3d
- Втулка переходная.m3d
- Тормозной шкиф механизма подъема.m3d
- Квадратное сечение 2000.m3d
- Шайба (5).m3d
- Механизм передвижения крана.a3d
- Трансмиссионный вал механизиа подъема.m3d
- Муфта втулочно-пальцевая.a3d
- Уголок 1 (р).m3d
- Деталь для редуктора механизма передвижения крана.m3d
- Планка прижимная.m3d
- Вспомогательная пружина ТКТ-200.m3d
- Корпус подшипника крана.m3d
- Крышка закладная (2).m3d
- Швеллер (т).m3d
- Корпус подшипников ходовых колес.a3d
- Палец под шток (м).m3d
- Муфта фланцевая.a3d
- Трансмиссионный вал механизма передвижения крана.m3d
- Рама редуктора мех-ма подъема.a3d
- Канат.m3d
- Трансмиссионный вал механизма передвижения.m3d
- Швеллер (рп).m3d
- Швеллер под тормоз механизма передвижения крана.m3d
- Корпус подшипника (крышка).m3d
- Уголок (э).m3d
- Шайба (корп.).m3d
- Уголок под корпус подшипников ходовых колес.m3d
- Тормоз ТКТ-100.m3d
- Основание тормоза ТКТ-200.m3d
- Ходовое колесо крана всборе.a3d
- Крышка.m3d
- Электромагнит.m3d
- Основание корпуса ходовых колес.m3d
- Шайба защитная.m3d
- Шайба тормоза ТКТ-200.m3d
- Квадратное сечение 1600.m3d
- Якорь ТКТ-200.m3d
- Шайба концевая ф50.m3d
- Пластина.m3d
- Крюк.m3d
- Шайба (п).m3d
- Ходовое колесо.m3d
- Электродвигатель MTF 311-6.m3d
- Швеллер (эп).m3d
- Корпус электромагнита ТКТ-200 (2).m3d
- Рама под корпус подшипника.a3d
- Щека (внутр.).m3d
- Муфта с тормозным шкивом.m3d
- Электородвигатель 4АС71В8У3.m3d
- Пластина под корпус подшипника.m3d
- Швеллер 670.m3d
- Палец под колодку ТКТ-200.m3d
- Крышка закладная (1).m3d
- Под корпус подшипника 2.m3d
- Полумуфта 1 (упругая втулочно-пальцевая).m3d
- Полумуфта 2 (упругая втулочно-пальцевая).m3d
- Редуктор ВК-350.m3d
- Швеллер 8(на мех-м передвижения крана).m3d
- Крюк -.m3d
