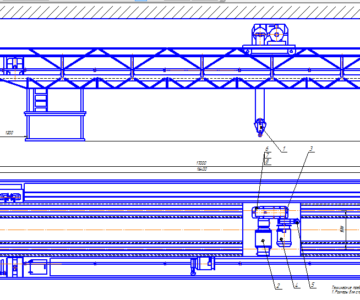

Расчет мостового крана

Мичуринский Государственный Аграрный Университет
Кафедра транспортно-технологических машин и основ конструирования
Курсовой проект по дисциплине "Подъемные машины"
На тему: "Расчет мостового крана"
Мичуринск 2016

ИСХОДНЫЕ ДАННЫЕ:
Грузоподъемность: 3,2 тонн.
Пролет: 20 метров.
Высота подъема: 16 метров.
Скорость подъема груза: 10 м/мин.
Передвижения тележки: 40 м/мин.
Передвижения крана: 100 м/мин.
Режим работы: Легкий.

В данной работе содержится расчет мостового крана.

Содержание.

ИСХОДНЫЕ ДАННЫЕ: 3
ВВЕДЕНИЕ 4
1. РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА ГРУЗА. 6
Выбор крюка. 6
Выбор каната. 7
Расчет узла барабана. 8
Выбор двигателя и редуктора. 10
Выбор соединительной муфты. 11
Выбор тормоза. 13
Расчет оси барабана. 13
Выбор подшипников. 13
2. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ ГРУЗОВОЙ ТЕЛЕЖКИ. 15
Выбор мотора и редуктора. 15
Выбор соединительной муфты. 16
Определение тормозных моментов и выбор тормоза. 18
3. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ КРАНА. 20
Выбор мотора и редуктора. 20
Выбор соединительной муфты. 21
Выбор тормоза. 21
4. РАСЧЕТ МЕТАЛЛОКОНСТРУКЦИИ. 24
5. ВЫБОР ПРИБОРОВ БЕЗОПАСНОСТИ. 26
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ. 27

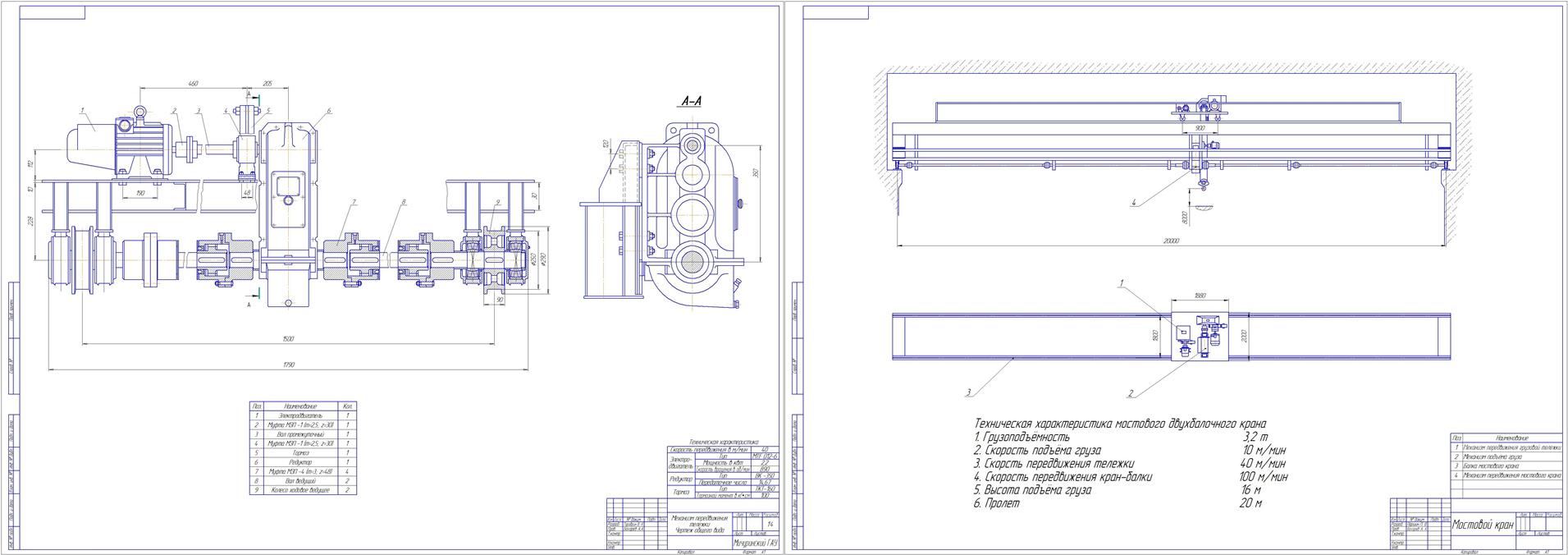

Состав: Механизм передвижения тележки (ВО) Язык документа

Софт: КОМПАС-3D 15

Файлы:
курсовой ПМ.doc
mekhanizm_peredvizhenia_telezhki (v14.cdw.bak
OV.cdw.bak
OV.cdw
mekhanizm_peredvizhenia_telezhki (v14.cdw
