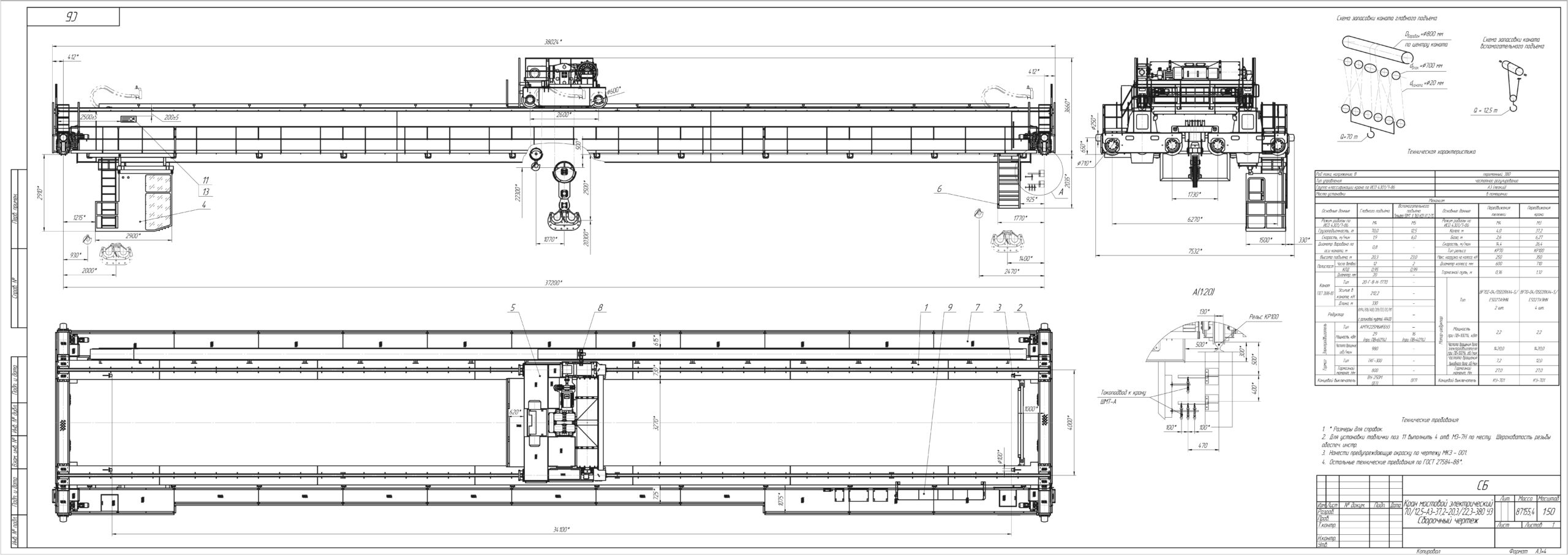

Кран мостовой электрический двухбалочный 70/12,5-А3-37,2-20,3/22,3-380 У3

1. Общие сведения

1.1. Тип крана: мостовой

1.2. Индекс крана: 70/12,5-А3-37,2-20,3/22,3-380 У3

1.3. Назначение крана: выполнение транспортно-технологических операций

1.4. Группа классификации (режима) по ИСО 4301/1-86:
- крана: А3
- механизма главного подъёма 70,0 т: М4
- механизма вспомогательного подъёма №1, 12,5 т: М5
- механизма передвижения крана: М3
- механизма передвижения тележки : М4

1.5. Тип привода: электрический

1.6. Окружающая среда, в которой может эксплуатироваться кран:
- температура нерабочего состояния, °С: плюс 5 плюс 45
- температура рабочего состояния, °С: плюс 5 плюс 40
Относительная влажность воздуха при температуре плюс 25 °С, %: 60 %
Взрывоопасность: невзрывоопасная
Пожароопасность: непожароопасная

1.7. Климатическое исполнение и категория размещения по ГОСТ 15150: У3

1.8. Ограничения по одновременной работе механизмов: ЗАПРЕЩАЕТСЯ одновременная работа механизмов подъёма.

1.9. Род электрического тока, напряжение В:
- цепь силовая: ~380
- цепь управления: ~220; ~24
- цепь ремонтного освещения: ~24

2 Основные технические данные и характеристики крана

2.1 Основные характеристики крана:

- грузоподъёмность механизма главного подъёма, т: 70,0
- грузоподъёмность механизма вспомогательного подъёма, т: 12,5
- высота подъёма механизма главного подъёма, м: 20,3
- высота подъёма механизма вспомогательного подъёма, м: 22,3
- пролёт крана, м: 37,2
- база крана, м: 6,27
- кратность полиспаста механизма главного подъёма: 6/2
- кратность полиспаста механизма вспомогательного подъёма: 2/1

2.2 Масса испытательных грузов, т:

- при статических испытаниях:
механизм главного подъёма: 87,5
механизм вспомогательного подъёма: 15,625
- при динамических испытаниях:
механизм главного подъёма: 77,0
механизм вспомогательного подъёма: 13,75

2.3 Некоторые установочные размеры крана и тележки, мм:

- высота крана от уровня головки рельса: 3660
- расстояние между крайними точками буферов вдоль пути в направлении движения крана: 7532
- расстояние по вертикали от головки рельса до центра буфера крана: 650

2.4 Скорости механизмов и глубина регулирования скоростей, м/с (м/мин):

- механизм подъёма главный: номинальная 0,032 (1,9), минимальная 0,0032(0,19), диапазон регулирования скорости 10:1;
- механизм подъёма вспомогательный: номинальная 0,1 (6); минимальная 0,01(0,6); диапазон регулирования скорости 10:1;
- механизм передвижения крана: номинальная 0,44 (26,4), минимальная 0,044(2,64), диапазон регулирования скорости 10:1;
- механизм передвижения тележки: номинальная 0,24(14,4), минимальная 0,024(1,44), диапазон регулирования скорости 10:1;

2.5 Место управления:

при работе: кабина или подвесной пульт или пульт радиоуправления;
при монтаже и испытаниях: кабина.

2.6 Способ управления: электрический или радио.

2.7 Способ токоподвода:

- к крану: троллеи
- к тележке: траковый

2.8 Масса крана и его основных частей:

- общая масса, т: 87,16
- масса главной балки без ограждения, т: 23,1
- масса концевой балки, т: 1,9
- масса тележки с электрооборудованием, т:

2.9 Максимальная нагрузка колеса крана на рельс, кН (тс):

- в вертикальной плоскости: 315,3(32,1)
- в горизонтальной плоскости: 31,8(3,2)

2.10 Тип подкранового рельса: КР100 ГОСТ 4121-96

2.11 Ширина головки подкранового рельса, мм: 100

2.12 Тип подтележечного рельса: КР70 ГОСТ 4121-96
