Сибирская государственная автомобильно-дорожная академия
Кафедра Подъемно-транспортные, тяговые машины и гидропривод
Курсовой проект по дисциплине "Конструкция и теория наземных транспортно-технологических машин. Грузоподъёмные машины"
На тему: "Кран мостовой"
Омск 2014

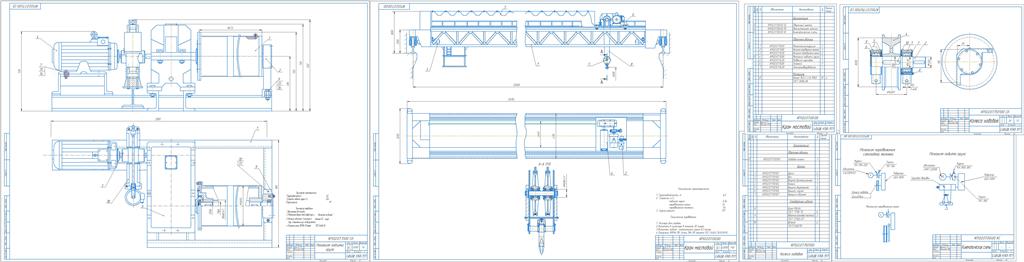

В курсовом проекте производятся расчеты основных элементов мостового крана, его агрегатов и деталей. Наиболее важной особенностью курсового проектирования в данном случае является построение чертежей в соответствии с выбранными элементами и расчет их на сопротивления при движении и работе крана.
Техническая характеристика
1 Грузоподъемность, т 6,3
2 Скорость м/с:
подъема груза 0,34
передвижения крана 1,4
передвижения тележки 1,6
3 Группа режима M7
Содержание
Введение…………………………………………………………………….……..3
1. Расчёт механизма подъёма груза……………………………………………...4
1.1 Выбор схемы полиспаста………………………………………………….4
1.2 Определение тягового усилия полиспаста в канате……………………..4
1.3 Выбор гибкого элемента (каната)………………………………………...5
1.4 Определение основных размеров барабана……………………………...5
1.5 Проверка барабана на прочность……..……………………………..…....7
1.6 Расчёт крепления каната на барабане………………………………….....8
1.7 Расчёт грузовой подвески……………………..…………………………..9
1.7.1 Выбор подшипника блока по коэффициенту динамической работоспособности………………………………………..……………...9
1.7.2 Расчёт оси блока…..…..…………………………………………..11
1.7.3 Выбор крюка и расчёт гайки крюка.……………………………..12
1.7.4 Выбор подшипника под гайку крюка.....………………………...13
1.7.5 Расчет траверсы…………………………………………..……….13
1.7.6 Расчет щеки……..…………………………………………………15
1.8 Определение мощности и выбор электродвигателя…………...………17
1.8.1 Проверка двигателя по пусковому моменту……...……..………18
1.9 Выбор редуктора………...……………………………………………….19
1.10 Выбор муфты зубчатой с тормозным шкивом…………………………………...………………….…......................20
1.11 Выбор тормоза…………………………….....………………………….21
2 Расчёт механизма передвижения крана................................…….…………...22
2.1 Определение силы, действующей на ходовое колесо ………….….......22
2.2 Выбор ходового колеса…...…………………………………………..…..23
2.3 Определение сил сопротивления…………………...................................23
2.4 Определение мощности и выбор электродвигателя….....……………...24
2.5 Проверка двигателя МП по сцепной мощности…………………..…… 24
2.6 Проверка двигателя по пусковому моменту…………..……………….. 24
2.7 Проверка двигателя по коэффициенту запаса сцепления……………...25
2.8 Выбор редуктора………………………………………………………….26
2.9 Выбор муфты……………………………………………………………...27
2.10 Выбор тормоза…………………………………………………………...28
3 Техническое задание…………………………………………………………..30
Вывод…….……………………………………………………………………….31
Библиографический список………...…………………………………………...32
