Кран на колонне с нижним приводом

КФ МГТУ им. Н.Э. Баумана
Кафедра К3-КФ
Курсовой проект по дисциплине "ГПМ"
На тему "Проектирование крана на колонне с нижним приводом"
Калуга 2014

В данном курсовом проекте был спроектирован кран на колонне с нижним приводом со следующими техническими характеристиками:
Грузоподъемность 2т
Высота подъема 5м
Режим нагружения L1
Группа классификации механизма М2

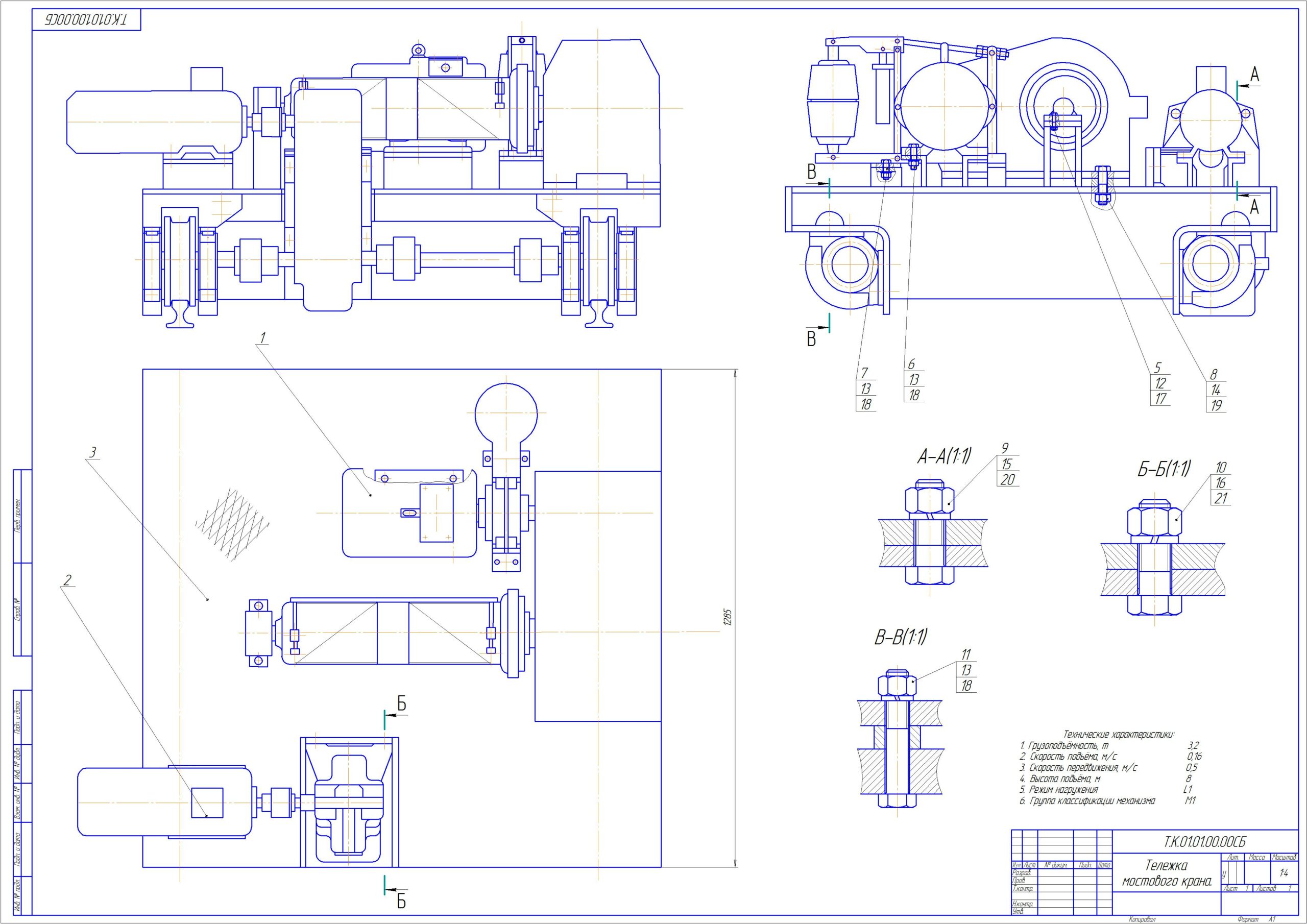

Курсовой проект содержит 4 листа А1, на двух листах механизм подъема электрическая таль, 3 лист опорно-поворотное устройство и механизм поворота, 4 лист Общий вид крана на колонне с нижним приводом, спецификации, ПЗ на 23 листах.

Состав: Механизм подъема 2 листа (СБ), Опорно-поворотное устройство и механизм поворота (СБ), Общий вид кран на колонне с нижним приводом (СБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Записка.doc
Листы/1.cdw
Листы/2.cdw
Листы/3.cdw
Листы/4.cdw
Спецификации/1,2.spw
Спецификации/3.spw
Спецификации/4.cdw
