Проект крана на автомобильном ходу

Белорусский Государственный университет транспорта
кафедра Детали машин
курсовой проект по дисциплине "подьёмно-транспортные машины"
на тему:"проектирование автомобильного крана"
Гомель 2018

Исходные данные: грузоподъёмность 10т, скорость подъёма груза 0.33 м/с, высота подъёма 10м, режим работы-средний, продолжительно включение электрооборудования 25%
В данной работе был спроектирован автомобильный кран, спроектированы механизмы машины, проведён анализ патентной литературы.

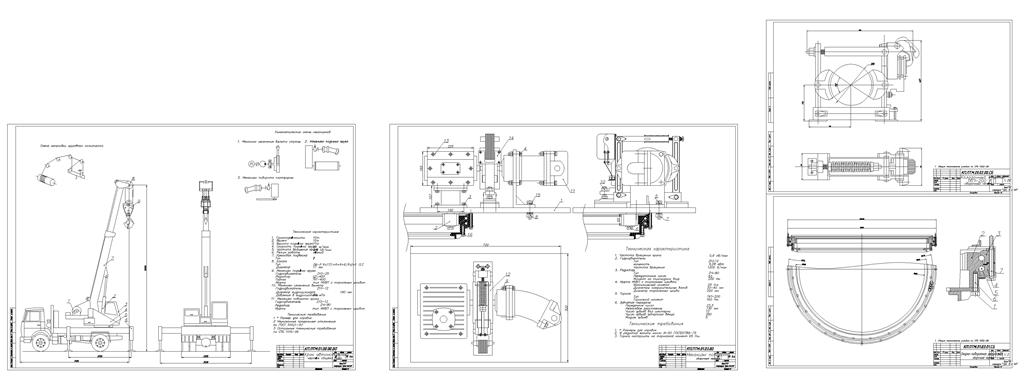

Графическая часть содержит общий вид крана, механизм опорно-поворотного устройства, колодочный тормоз.

ОГЛАВЛЕНИЕ

Введение 4
1 Анализ патентной литературы 6
2 Назначение и область применения крана. Устройтво крана 14
3 Приборы и устройства безопасности 17
4 Расчет механизмов грузоподъемных машин 29
4.1 Расчет механизма подъема груза 29
4.2 Механизм изменения вылета телескопической стрелы стрелы. 39
5 Требования безопасности при производстве работ краном 58
5.1 Требования по охране труда перед началом работы 58
5.2 Требования по охране труда при выполнении работы 62
5.3 Требования по охране труда по окончании работы 66
Список использованных источников 68

Состав: Посяснительная записка, автокран(ВО), механизм опорно-поворотного устройства(СБ) ,колодочный тормоз (СБ), поворотный круг(СБ) Язык документа

Софт: AutoCAD 16

Файлы:
Спец Механизм поворота крана.doc
ПЗ.docx
Спец_Опорно поворотнае устройство.doc
Чертежи.dwg
