Кран настенный консольный поворотный Q=2т

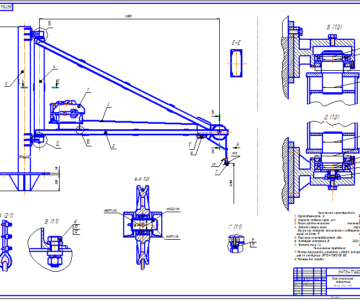

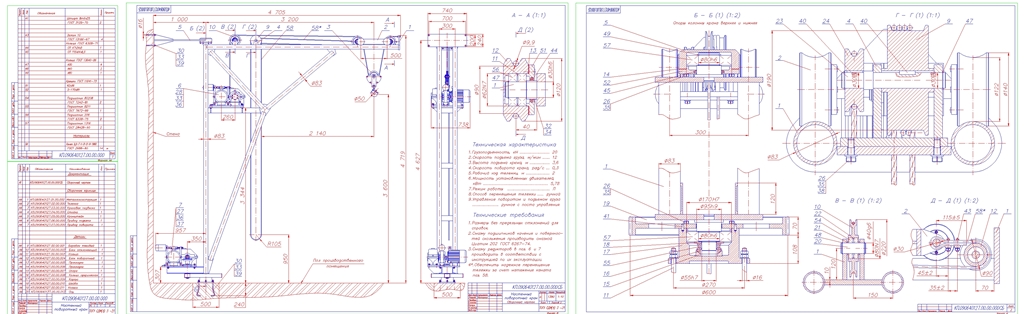

Настенный консольный поворотный кран КП.7.00.00.000СБ грузоподъемностью 2 т состоит из металлоконструкции, механизма подъема груза, тележки, механизма перемещения тележки и механизма ручного поворота крана
• Грузоподъемность – FQ = 20 кН;
• Скорость подъема груза – Vп = 12 м/мин;
• Высота подъема груза – H = 3,6 м;
• Скорость поворота крана – ωкр = 0,3 рад/с;
• Вылет стрелы крана – L = 3,2 м;
• Рабочий ход тележки – Lр = 2 м;
• Мощность установленных двигателей – N = 5,78 кВт;
• Способ перемещения тележки – ручной;
• Режим работы – Л
• Управление поворотом и подъемом груза – ручное с поста управления
Кран применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах и на открытом воздухе при обслуживании технологического оборудования и пр. 3Д модель крана.

Состав: Сборочный чертеж и спецификация Язык документа

Софт: AutoCAD 2005

Сайт: www

Файлы:
КП.7.00.00.000СБ Кран настенный консольный поворотный.dwg
