Кран настенный консольный поворотный Q=2т в 3D

Настенный консольный поворотный кран КП.7.00.00.000СБ  грузоподъемностью 2 т состоит из металлоконструкции, механизма подъема груза, тележки, механизма перемещения тележки и механизма ручного поворота крана
• Грузоподъемность – FQ = 20 кН;
• Скорость подъема груза – Vп = 12 м/мин;
• Высота подъема груза – H = 3,6 м;
• Скорость поворота крана – ωкр = 0,3 рад/с;
• Вылет стрелы крана – L = 3,2 м;
• Рабочий ход тележки – Lр = 2 м;
• Мощность установленных двигателей – N = 5,78 кВт;
• Способ перемещения тележки – ручной;
• Режим работы – Л
• Управление поворотом и подъемом груза – ручное с поста управления

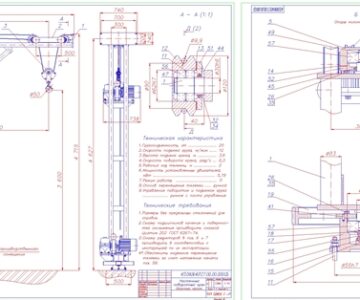

Кран применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах и на открытом воздухе при обслуживании технологического оборудования и пр. Чертеж крана.

Состав: Модели деталей и сборок 3D

Софт: SolidWorks 2007

Сайт: www

Файлы:
Шайба 20 65Г 019 ГОСТ 6402-70.SLDPRT
Подшипник 206 ГОСТ 8338-75.SLDPRT
КП.ХХХХХ.02.03.000СБ Корпус подшипника.SLDASM
КП.ХХХХХ.01.00.001 Колонна.SLDPRT
КП.ХХХХХ.02.01.003 Ось.SLDPRT
Шпонка 12х8х60 ГОСТ 23360-78.SLDPRT
Болт М12-8gх35.36.019 ГОСТ 7798-70 .SLDPRT
КП.ХХХХХ.04.02.001 Боковина.SLDPRT
Подшипник 208 ГОСТ8338-75.SLDPRT
Болт М20-8gх45.56.019 ГОСТ 7798-70.SLDPRT
КП.ХХХХХ.08.00.006 Шкив.SLDPRT
Груз.SLDPRT
КП.ХХХХХ.01.00.017 Ось.SLDPRT
КП.ХХХХХ.08.00.000СБ Механизм поворота.SLDASM
Кольцо А30 ГОСТ 13940-86.SLDPRT
КП.ХХХХХ.08.02.001-01 Плита.SLDPRT
Крышка 22-80 ГОСТ 18511-73.SLDPRT
Болт фундаментный М16х300.SLDPRT
КП.ХХХХХ.02.01.002 Щека.SLDPRT
КП.8.02.03.002 Планка.SLDPRT
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
Муфта фланцевая 63-11-1-20-3 ГОСТ 21424-93 .SLDPRT
Кольцо СП 76х59х6 ГОСТ 6308-71.SLDPRT
Муфта фланцевая 125-32-1-25-3 ГОСТ 21424-93 .SLDPRT
КП.ХХХХХ.02.01.001 Барабан.SLDPRT
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
Канат.SLDPRT
Редуктор Ц2У-160-25-11К-1-У3 ГОСТ 25301-82.SLDPRT
КП.7.02.02.000СБ Плита.SLDASM
КП.ХХХХХ.01.00.002 Ось.SLDPRT
КП.ХХХХХ.07.00.000СБ Кронштейн.SLDASM
КП.ХХХХХ.00.00.002 Опора.SLDPRT
Крышка 62х36 ГОСТ 11641-73.SLDPRT
КП.ХХХХХ.08.02.003-01 Опора.SLDPRT
КП.ХХХХХ.01.00.008 Пластина.SLDPRT
Крюк К-1 ГОСТ 2557-82.SLDPRT
КП.7.00.00.000СБ Кран настенный консольный поворотный.SLDASM
Зажим 10 ГОСТ 13186-67/
Зажим 10 ГОСТ 13186-67/Колодка 10-1.SLDPRT
Зажим 10 ГОСТ 13186-67/Гайка М10-7Н ГОСТ 5915-70.SLDPRT
Зажим 10 ГОСТ 13186-67/Зажим 10 ГОСТ 13186-67.SLDASM
Зажим 10 ГОСТ 13186-67/Скоба 10-2.SLDPRT
Зажим 10 ГОСТ 13186-67/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
КП.ХХХХХ.08.00.006 Прокладка 130х90.SLDPRT
КП.8.02.03.001 Корпус.SLDPRT
КП.ХХХХХ.02.00.001 Втулка.SLDPRT
КП.ХХХХХ.08.02.004 Опора.SLDPRT
КП.ХХХХХ.05.00.004 Ось.SLDPRT
Шайба 36.01.019 ГОСТ 11872-89.SLDPRT
Болт М12-8gх25.36.019 ГОСТ 7798-70 .SLDPRT
КП.ХХХХХ.01.00.020 Балка.SLDPRT
Болт М16-8gх30.36.019 ГОСТ 7798-70 .SLDPRT
Шайба 12.0112 ГОСТ 11371-78.SLDPRT
Подшипник 1216 ГОСТ2 8428-90.SLDPRT
Болт М5-8gх20.36.019 ГОСТ 7798-70.SLDPRT
КП.ХХХХХ.08.02.001 Плита.SLDPRT
Канат ЛК-Р 6х19 1+6+6-6+1 ГОСТ 2688-80.SLDPRT
КП.ХХХХХ.00.00.007 Шкив.SLDPRT
КП.ХХХХХ.00.00.006 Вал.SLDPRT
КП.ХХХХХ.02.02.001 Плита.SLDPRT
Гайка М10-7Н ГОСТ 5915-70.SLDPRT
КП.ХХХХХ.01.00.006-02 Стержень.SLDPRT
КП.ХХХХХ.06.00.000-01СБ Ролик.SLDASM
КП.ХХХХХ.04.01.003 Ось.SLDPRT
КП.ХХХХХ.01.00.019 Балка.SLDPRT
Копия КП.ХХХХХ.04.02.002 Пластина.SLDPRT
КП.ХХХХХ.03.00.004 Пластина.SLDPRT
Шайба 5 65Г 019 ГОСТ 6402-70.SLDPRT
КП.ХХХХХ.08.02.002-01 Втулка.SLDPRT
Шайба 30.01.019 ГОСТ 11872-89.SLDPRT
КП.ХХХХХ.08.02.005 Опора.SLDPRT
Редуктор Ц2У-100-40-11К-1-У3 ГОСТ 25301-82.SLDPRT
КП.ХХХХХ.04.02.000СБ Каркас тележки.SLDASM
КП.ХХХХХ.00.00.003 Сфера.SLDPRT
Болт М8-8gх25.36.019 ГОСТ 7798-70.SLDPRT
КП.ХХХХХ.02.00.003 Прокладка 120х80.SLDPRT
Спираль.SLDPRT
КП.ХХХХХ.01.00.010-03 Пластина.SLDPRT
Болт М16-8gх60.36.019 ГОСТ 7798-70.SLDPRT
КП.ХХХХХ.08.00.003 Колесо 5х36.SLDPRT
КП.ХХХХХ.04.01.002 Кольцо.SLDPRT
КП.ХХХХХ.01.00.014 Пластина.SLDPRT
Болт М10-8gх25.36.01 ГОСТ 7798-70.SLDPRT
КП.ХХХХХ.00.00.005 Прокладка 140.SLDPRT
КП.ХХХХХ.01.00.006 Стержень.SLDPRT
КП.ХХХХХ.02.02.002 Бобышка.SLDPRT
КП.ХХХХХ.01.00.022 Ребро.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
Винт М6 x 16 ГОСТ 11738-84.SLDPRT
КП.ХХХХХ.02.03.002 Планка.SLDPRT
КП.ХХХХХ.02.01.004 Втулка.SLDPRT
КП.ХХХХХ.01.00.009 Пластина.SLDPRT
КП.ХХХХХ.03.00.002 Распорка.SLDPRT
КП.ХХХХХ.01.00.021 Заглушка.SLDPRT
КП.ХХХХХ.08.02.002 Втулка.SLDPRT
КП.ХХХХХ.02.02.003 Бобышка.SLDPRT
КП.ХХХХХ.08.00.004 Вал.SLDPRT
КП.ХХХХХ.05.00.003 Кольцо.SLDPRT
Кольцо СП 57х44х5 ГОСТ 6308-71.SLDPRT
КП.ХХХХХ.01.00.000СБ Металлоконструкция.SLDASM
Копия Подвеска крюковая 2т.SLDPRT
КП.ХХХХХ.05.00.000СБ Блок.SLDASM
КП.ХХХХХ.08.00.003-01 Колесо 5х36.SLDPRT
КП.ХХХХХ.04.00.000СБ Тележка.SLDASM
Тормоз ТКП-200 с МПТ-212.SLDPRT
КП.ХХХХХ.01.00.013 Пластина.SLDPRT
Подшипник 8211 ГОСТ 7872-89.SLDPRT
Шайба 16.02,016 ГОСТ 10906-78.SLDPRT
КП.ХХХХХ.00.00.004 Колесо 5хх0.SLDPRT
Кольцо СП 115х94х8,5 ГОСТ 6308-71.SLDPRT
Шайба 16.0.019 ГОСТ 11371-78.SLDPRT
СМ-22.05.384 Прокладка.SLDPRT
КП.ХХХХХ.05.00.001 Блок.SLDPRT
КП.ХХХХХ.00.00.008 Шкив.SLDPRT
Помещение.SLDPRT
КП.ХХХХХ.02.00.004 Прижим.SLDPRT
Крышка 2-170х95 ГОСТ 11641-73.SLDPRT
КП.ХХХХХ.08.00.002 Шестерня 5х18.SLDPRT
КП.ХХХХХ.03.00.000СБ Кронштейн.SLDASM
КП.ХХХХХ.04.01.001 Каток.SLDPRT
КП.ХХХХХ.01.00.004 Пластина.SLDPRT
КП.ХХХХХ.06.00.001 Каток.SLDPRT
Двигатель 4А56В4Е2У2 ГОСТ 19523-81Е N=0,18квт n=1500об.мин.SLDPRT
КП.ХХХХХ.00.00.009 Втулка.SLDPRT
Подшипник 7210 ГОСТ 333-79/
Подшипник 7210 ГОСТ 333-79/Обойма внутренняя.SLDPRT
Подшипник 7210 ГОСТ 333-79/Ролик 25х38.SLDPRT
Подшипник 7210 ГОСТ 333-79/Наружняя обойма.SLDPRT
Подшипник 7210 ГОСТ 333-79/Подшипник 7210 ГОСТ 333-79.SLDASM
КП.ХХХХХ.04.02.003 Пластина.SLDPRT
КП.ХХХХХ.01.00.010-02 Пластина.SLDPRT
Шайба 20.01 ГОСТ 11872-80.SLDPRT
Крышка 2-90х46 ГОСТ 11641-73.SLDPRT
Канат 9,9.SLDPRT
КП.ХХХХХ.01.00.003 Ось.SLDPRT
КП.ХХХХХ.08.00.001 Вал шестерня 5хх20.SLDPRT
Шпонка 8х7х30 ГОСТ 23360-78.SLDPRT
КП.ХХХХХ.01.00.010-01 Пластина.SLDPRT
Подвеска крюковая 2т.SLDPRT
Кольцо А80 ГОСТ 13940-86.SLDPRT
КП.ХХХХХ.02.00.002 Толкатель.SLDPRT
КП.ХХХХХ.01.00.011 Пластина.SLDPRT
Муфта фланцевая 125-11-1-25-3 ГОСТ 21424-93 .SLDPRT
Тормоз ТКП-100 с МПТ-212.SLDPRT
Шпонка 10х8х50 ГОСТ 23360-78.SLDPRT
Кольцо А40 ГОСТ 13940-86.SLDPRT
Подшипник 80208 ГОСТ 7242-81.SLDPRT
Болт самоанкирующийся 16х150 ГОСТ 28778-90/
Болт самоанкирующийся 16х150 ГОСТ 28778-90/Запорный элемент.SLDPRT
Болт самоанкирующийся 16х150 ГОСТ 28778-90/Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
Болт самоанкирующийся 16х150 ГОСТ 28778-90/Шайба 16.0.019 ГОСТ 6958-78.SLDPRT
Болт самоанкирующийся 16х150 ГОСТ 28778-90/Болт самоанкирующийся 16х150 ГОСТ 28778-90.SLDASM
Болт самоанкирующийся 16х150 ГОСТ 28778-90/Болт 16х150.SLDPRT
КП.ХХХХХ.05.00.002 Кольцо.SLDPRT
КП.ХХХХХ.00.00.001 Корпус.SLDPRT
КП.ХХХХХ.01.00.016 Стойка.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Штифт 8n6х25 ГОСТ 3128-70.SLDPRT
КП.ХХХХХ.08.02.003 Опора.SLDPRT
КП.ХХХХХ.08.00.002-01 Шестерня 5х18.SLDPRT
КП.ХХХХХ.01.00.007 Пластина.SLDPRT
Болт М10-8gх30.36.01 ГОСТ 7798-70.SLDPRT
КП.ХХХХХ.08.02.000-01СБ Плита.SLDASM
Шпонка 14х10х60 ГОСТ 23360-78.SLDPRT
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
КП.ХХХХХ.01.00.018 Балка.SLDPRT
КП.ХХХХХ.04.02.002 Пластина.SLDPRT
КП.ХХХХХ.08.00.000-01СБ Механизм поворота.SLDASM
КП.ХХХХХ.06.00.000СБ Ролик.SLDASM
КП.ХХХХХ.07.00.001 Стойка.SLDPRT
КП.ХХХХХ.02.03.003 Стенка.SLDPRT
Болт М10-8gх40.36.01 ГОСТ 7798-70.SLDPRT
Крышка 2-80х46 ГОСТ 11641-73.SLDPRT
КП.ХХХХХ.02.01.000СБ Барабан.SLDASM
КП.ХХХХХ.01.00.015 Стойка.SLDPRT
КП.ХХХХХ.08.00.005 Прокладка 110х60.SLDPRT
КП.ХХХХХ.01.00.004 Шайба.SLDPRT
КП.ХХХХХ.01.00.006-01 Стержень.SLDPRT
КП.ХХХХХ.08.02.000СБ Плита.SLDASM
Крышка 2-110х61,5 ГОСТ 11641-73.SLDPRT
КП.ХХХХХ.08.00.001 Шестерня 5хх20.SLDPRT
КП.ХХХХХ.02.03.001 Корпус.SLDPRT
КП.ХХХХХ.04.01.000СБ Каток.SLDASM
КП.ХХХХХ.02.02.000СБ Плита.SLDASM
КП.ХХХХХ.02.00.000СБ Механизм подъема.SLDASM
Гайка М36х1,5 35Х ГОСТ 11871-88.SLDPRT
КП.ХХХХХ.08.00.004-01 Вал.SLDPRT
Крышка 2-140х95 ГОСТ 11641-73.SLDPRT
Подшипник 1316 ГОСТ 28428-90.SLDPRT
КП.ХХХХХ.01.00.005 Пластина.SLDPRT
Гайка М20х1,5 35Х ГОСТ 11871-80.SLDPRT
КП.ХХХХХ.01.00.010 Пластина.SLDPRT
КП.8.02.03.003 Стенка.SLDPRT
КП.ХХХХХ.03.00.001 Корпус.SLDPRT
Двигатель 4АС112МВ6У3 1М1081 ГОСТ 19523-81Е N=5,6квт n=1000об.мин.SLDPRT
КП.ХХХХХ.02.00.005 Барабан.SLDPRT
КП.ХХХХХ.01.00.005 Стрела.SLDPRT
КП.ХХХХХ.01.00.012 Пластина.SLDPRT
Гайка М30х2 35Х ГОСТ 11871-88.SLDPRT
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
КП.ХХХХХ.03.00.003 Плита.SLDPRT
Кольцо СП 47х34х5 ГОСТ 6308-71.SLDPRT
КП.ХХХХХ.07.00.002 Пластина.SLDPRT
КП.ХХХХХ.00.00.005 Прокладка 170.SLDPRT
