Кран подвесной консольный поворотный Q=3,2т

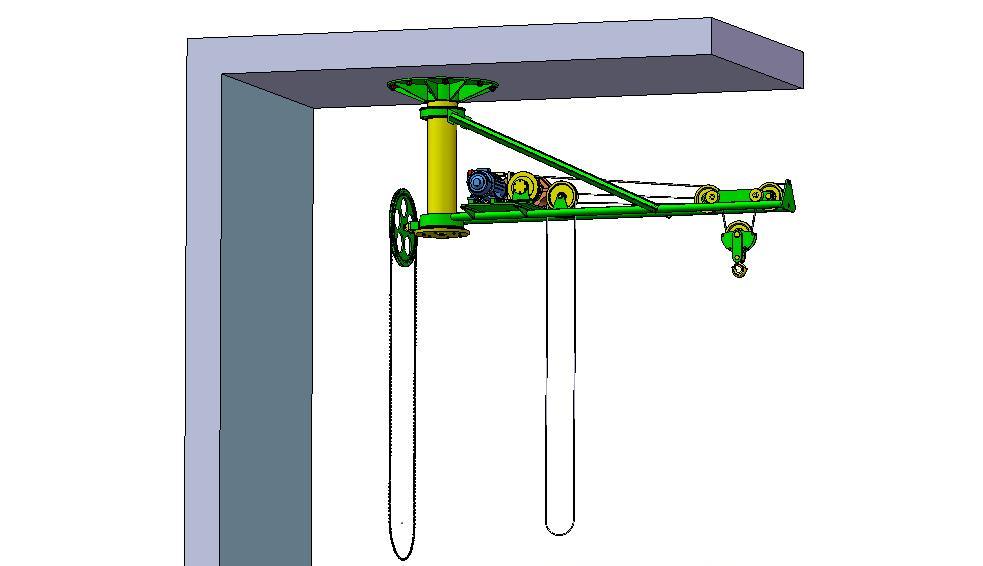

Подвесной консольный поворотный кран КП.8.00.00.000СБ грузоподъемностью 3,2 т состоит из металлоконструкции, опоры крана, механизма подъема груза, ручного механизма передвижения тележки и ручного механизма поворота стрелы.
• Грузоподъемность – FQ = 32 кН;
• Высота подъема груза – H = 3,3 м;
• Скорость подъема груза – Vп = 13 м/мин;
• Скорость передвижения груза – Vп = 2,9 м/мин;
• Скорость поворота крана – ωкр = 0,3 рад/с;
• Вылет стрелы крана – L = 3,4 м;
• Рабочий ход тележки – Lр = 1,3 м;
• Мощность установленного двигателя – N = 9 кВт;
• Способ перемещения тележки – ручной;
• Способ поворота стрелы крана – ручной;
• Режим работы – Л
• Управление подъемом груза – ручное с поста управления
Кран применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах и на открытом воздухе при обслуживании технологического оборудования и пр.

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Просмотр файлов
КП.8.00.00.000СБ Кран подвесной консольный поворотный Q=3,2т.SLDASM
КП.8.01.00.000СБ Металлоконструкция.SLDASM
КП.8.02.00.000СБ Механизм подъема.SLDASM
КП.8.02.01.000СБ Привод подъема.SLDASM
КП.8.02.01.100СБ Барабан.SLDASM
КП.8.02.02.000СБ Плита.SLDASM
КП.8.02.03.000СБ Подвеска 3,2т.SLDASM
КП.8.02.03.100СБ Блок.SLDASM
КП.8.02.03.200СБ Щека.SLDASM
КП.8.03.00.000СБ Механизм передвижения.SLDASM
КП.8.03.01.000СБ Тележка.SLDASM
КП.8.03.01.100СБ Каркас тележки.SLDASM
КП.8.03.02.000СБ Кронштейн.SLDASM
КП.8.03.03.000СБ Каток.SLDASM
КП.8.03.04.000СБ Ролик.SLDASM
КП.8.03.05.000СБ Блок.SLDASM
КП.8.04.00.000СБ Механизм поворота.SLDASM
КП.8.05.00.000СБ Опора крана.SLDASM
КП.ХХХХХ.02.03.000СБ Корпус подшипника.SLDASM
Цепь сварная СК
Цепь сварная СК
Болт М10-8gх30.36.01 ГОСТ 7798-70.SLDPRT
Болт М12-8gх30.36.019 ГОСТ 7798-70 .SLDPRT
Болт М16-8gх100.36.019 ГОСТ 7798-70.SLDPRT
Болт М16-8gх30.36.019 ГОСТ 7798-70 .SLDPRT
Болт М16-8gх35.36.019 ГОСТ 7798-70 .SLDPRT
Болт М16-8gх45.36.019 ГОСТ 7798-70 .SLDPRT
Болт М20-8gх40.56.019 ГОСТ 7798-70.SLDPRT
Болт М20-8gх45.56.019 ГОСТ 7798-70.SLDPRT
Болт М36-8gх100.36.019 ГОСТ 7798-70.SLDPRT
Болт М8-8gх12.36.019 ГОСТ 7798-70.SLDPRT
Болт М8-8gх20.36.019 ГОСТ 7798-70.SLDPRT
Винт М6 x 16 ГОСТ 11738-84.SLDPRT
Винт М8 x 20 ГОСТ 11738-84.SLDPRT
Винт М8 x 30 ГОСТ 11738-84.SLDPRT
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
Гайка М20-7Н.56.019 ГОСТ 5915-70.SLDPRT
Гайка М
Гайка М
Двигатель МТF 211-6 УХЛ3 IM100Х N=9квт n=1000об.мин.SLDPRT
Цепь сварная СК
Цепь сварная СК
Канат 10.SLDPRT
Канат 14 ГОСТ 2688-80.SLDPRT
Канат8.SLDPRT
Кольцо А20 ГОСТ 13940-86.SLDPRT
Кольцо А30 ГОСТ 13940-86.SLDPRT
Кольцо А35 ГОСТ 13940-86.SLDPRT
Кольцо А40 ГОСТ 13940-86.SLDPRT
Кольцо А60 ГОСТ 13940-86.SLDPRT
Кольцо СП 47х
Кольцо СП 52х
Кольцо СП 68х
Кольцо СП 71х
Кольцо СП 88х
КП.8.00.00.001 Ось.SLDPRT
КП.8.00.00.002 Винт.SLDPRT
КП.8.00.00.002 Кольцо.SLDPRT
КП.8.00.00.003 Уплотнение.SLDPRT
КП.8.00.00.004 Диск.SLDPRT
КП.8.01.00.001 Стойка.SLDPRT
КП.8.01.00.002 Стрела.SLDPRT
КП.8.01.00.003 Пластина.SLDPRT
КП.8.01.00.004-01 Втулка.SLDPRT
КП.8.01.00.004 Втулка.SLDPRT
КП.8.01.00.005 Стойка.SLDPRT
КП.8.01.00.006 Ребро.SLDPRT
КП.8.01.00.007 Ось.SLDPRT
КП.8.01.00.008 Пластина.SLDPRT
КП.8.01.00.009 Бобышка.SLDPRT
КП.8.01.00.010 Растяжка.SLDPRT
КП.8.01.00.011 Накладка.SLDPRT
КП.8.01.00.011 Пластина.SLDPRT
КП.8.01.00.014 Кольцо.SLDPRT
КП.8.01.00.015-01 Косынка.SLDPRT
КП.8.01.00.015 Косынка.SLDPRT
КП.8.01.00.016 Опора.SLDPRT
КП.8.02.00.001 Втулка.SLDPRT
КП.8.02.01.001 Втулка.SLDPRT
КП.8.02.01.002 Толкатель.SLDPRT
КП.8.02.01.003 Прижим.SLDPRT
КП.8.02.01.004 Прокладка 120х80.SLDPRT
КП.8.02.01.101 Барабан.SLDPRT
КП.8.02.01.102 Щека.SLDPRT
КП.8.02.01.103 Ось.SLDPRT
КП.8.02.01.104 Втулка.SLDPRT
КП.8.02.02.001 Плита.SLDPRT
КП.8.02.02.002 Бобышка.SLDPRT
КП.8.02.02.003 Бобышка.SLDPRT
КП.8.02.02.004 Бобышка.SLDPRT
КП.8.02.03.001 Корпус.SLDPRT
КП.8.02.03.001 Ось.SLDPRT
КП.8.02.03.002 Планка.SLDPRT
КП.8.02.03.002 Распорка.SLDPRT
КП.8.02.03.003 Стенка.SLDPRT
КП.8.02.03.003 Траверса.SLDPRT
КП.8.02.03.004 Шайба.SLDPRT
КП.8.02.03.101 Кольцо.SLDPRT
КП.8.02.03.201 Щека.SLDPRT
КП.8.02.03.202 Серьга.SLDPRT
КП.8.03.00.001 Вал.SLDPRT
КП.8.03.00.002 Шкив.SLDPRT
КП.8.03.00.003 Шкив.SLDPRT
КП.8.03.00.005 Сателит.SLDPRT
КП.8.03.00.006 Колесо.SLDPRT
КП.8.03.00.007 Втулка.SLDPRT
КП.8.03.00.008 Втулка.SLDPRT
КП.8.03.00.009 Втулка.SLDPRT
КП.8.03.01.004 Ось.SLDPRT
КП.8.03.01.101 Боковина.SLDPRT
КП.8.03.01.102 Пластина.SLDPRT
КП.8.03.01.103 Пластина.SLDPRT
КП.8.03.01.104 Стойка.SLDPRT
КП.8.03.01.105 Ось.SLDPRT
КП.8.03.02.001 Стойка.SLDPRT
КП.8.03.02.002 Пластина.SLDPRT
КП.8.03.03.001 Каток.SLDPRT
КП.8.03.03.002 Кольцо.SLDPRT
КП.8.03.03.003 Ось.SLDPRT
КП.8.03.03.004 Прокладка.SLDPRT
КП.8.03.04.001 Каток.SLDPRT
КП.8.03.04.002 Кольцо.SLDPRT
КП.8.03.05.001 Блок.SLDPRT
КП.8.03.05.001 Каток.SLDPRT
КП.8.03.05.002 Кольцо.SLDPRT
КП.8.03.05.003 Кольцо.SLDPRT
КП.8.03.05.003 Ось.SLDPRT
КП.8.04.00.001 Корпус.SLDPRT
КП.8.04.00.002 Вал шестерня
КП.8.04.00.003 Колесо
КП.8.04.00.003 Прокладка.SLDPRT
КП.8.04.00.005 Втулка.SLDPRT
КП.8.04.00.006 Колесо.SLDPRT
КП.8.04.00.007 Шайба стопорная 8.SLDPRT
КП.8.05.00.001 Плита.SLDPRT
КП.8.05.00.002 Втулка.SLDPRT
КП.8.05.00.003 Ребро.SLDPRT
КП.ХХХХХ.05.00.002 Кольцо.SLDPRT
Крышка 2-110х71,5 ГОСТ 11641-73.SLDPRT
Крышка 2-80х56 ГОСТ 11641-73.SLDPRT
Крышка 22-110 ГОСТ 18511-73.SLDPRT
Крышка 62х36 ГОСТ 11641-73.SLDPRT
Крышка 72х41 ГОСТ 11641-73.SLDPRT
Крюк 11 ГОСТ 6627-74 .SLDPRT
Муфта упругая втулочно-пальцевая с тормозным шкивом 250-40-1-30-3 ГОСТ 21424-93 .SLDPRT
Перекрытия.SLDPRT
Подвеска крюковая 3,2т.SLDPRT
Подшипник 1000964 ГОСТ8338-75.SLDPRT
Подшипник 110 ГОСТ8338-75.SLDPRT
Подшипник 207 ГОСТ8338-75.SLDPRT
Подшипник 208 ГОСТ8338-75.SLDPRT
Подшипник 212 ГОСТ8338-75.SLDPRT
Подшипник 80208 ГОСТ 7242-81.SLDPRT
Подшипник 80212 ГОСТ 7242-81.SLDPRT
Подшипник 8164 ГОСТ 7872-89.SLDPRT
Подшипник 8207Н ГОСТ 7872-89.SLDPRT
Редуктор Ц2У-200-31,5-11К-1-У3 ГОСТ 25301-82.SLDPRT
СМ-22.05.384 Прокладка.SLDPRT
Спираль320.SLDPRT
Тормоз ТКП-200 с МПТ-212.SLDPRT
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 16.01.019 ГОСТ 11371-78.SLDPRT
Шайба 20 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 20.01.019 ГОСТ 11371-78.SLDPRT
Шайба 30.04.019 ГОСТ 11371-78.SLDPRT
Шайба 36 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
Шпилька М
Шпонка 10х8х32 ГОСТ 23360-78.SLDPRT
Шпонка
Штифт 20n6х40 ГОСТ 3128-70.SLDPRT
Штифт 8n6х40 ГОСТ 3128-70.SLDPRT
Цепь сварная СК
Подшипник 206 ГОСТ 8338-75.SLDPRT
