Кран подвесной консольный поворотный Q=3,2т

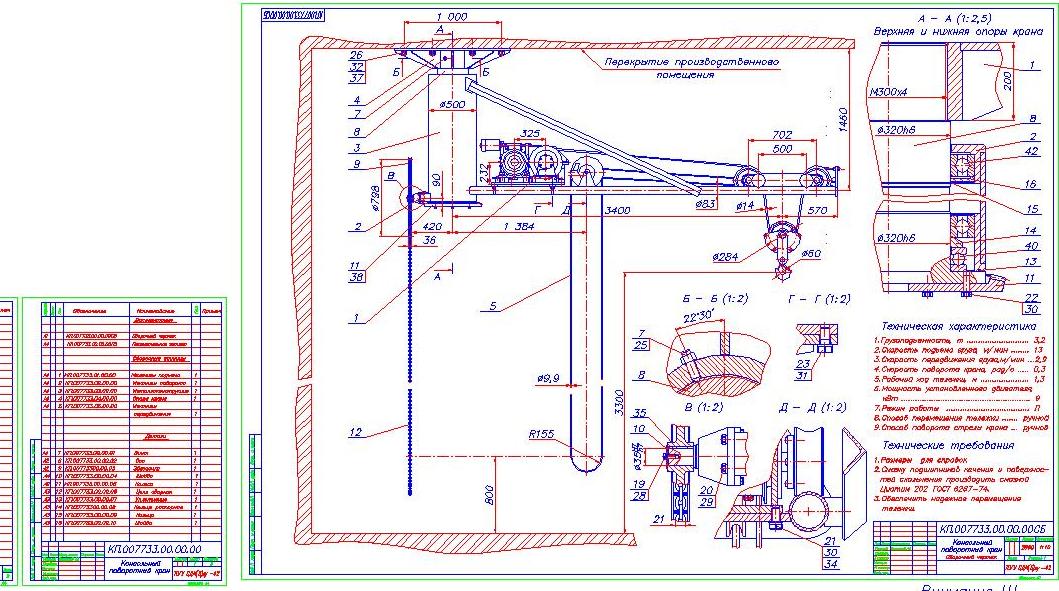

Подвесной консольный поворотный кран   КП.8.00.00.000СБ  грузоподъемностью 3,2 т состоит из металлоконструкции, опоры крана, механизма подъема груза, ручного механизма передвижения тележки и ручного механизма поворота стрелы.
• Грузоподъемность – FQ = 32 кН;
• Высота подъема груза – H = 3,3 м;
• Скорость подъема груза – Vп = 13 м/мин;
• Скорость передвижения груза – Vп = 2,9 м/мин;
• Скорость поворота крана – ωкр = 0,3 рад/с;
• Вылет стрелы крана – L = 3,4 м;
• Рабочий ход тележки – Lр = 1,3 м;
• Мощность установленного двигателя – N = 9 кВт;
• Способ перемещения тележки – ручной;
• Способ поворота стрелы крана – ручной;
• Режим работы – Л
• Управление подъемом груза – ручное с поста управления
Кран применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах и на открытом воздухе при обслуживании технологического оборудования и пр.

Состав: Сборочный чертеж и спецификация Язык документа
