Кран свободно стоящий на колонне

ПТМиР, Кран свободно стоящий на колонне, грузоподъемностью 12,5 т, 2009

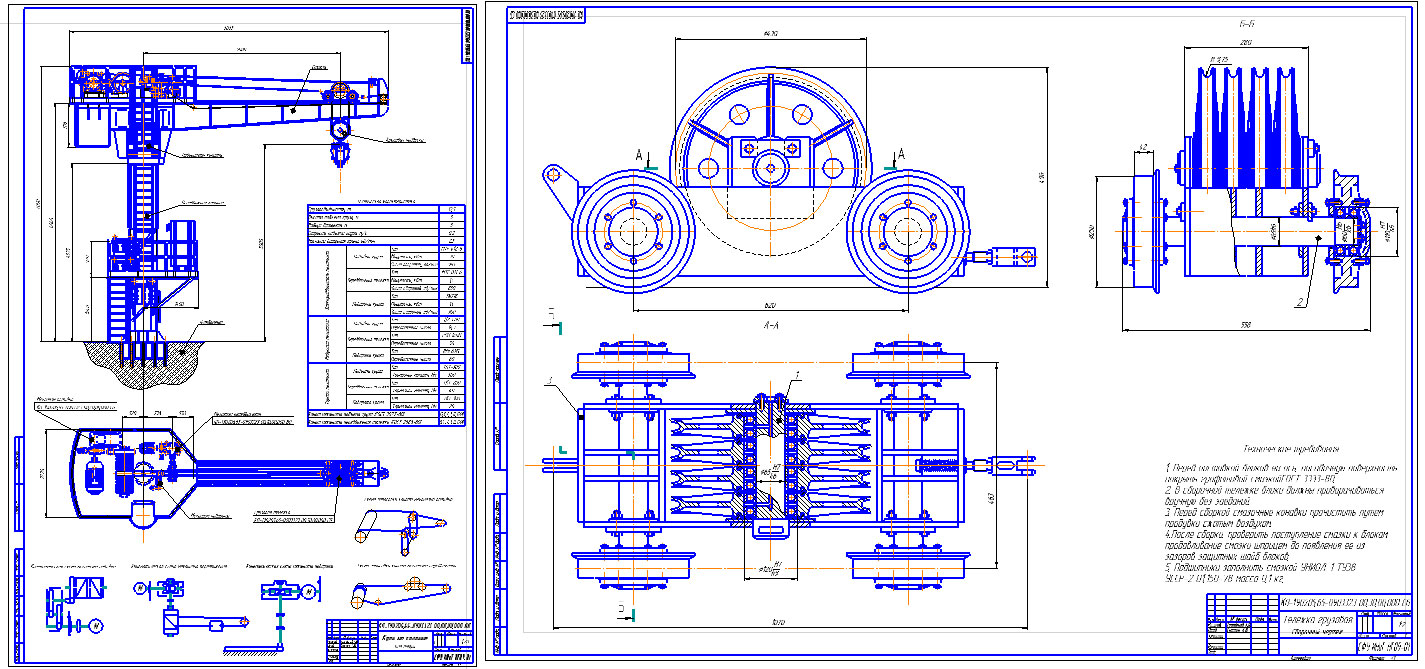

Техническое задание было выдано на кафедре "Подъёмно-транспортные машины и роботы". На основании этого задания был разработан курсовой проект по теме "Кран, свободно стоящий на колонне". В ходе разработки проекта были выполнены пояснительная записка, чертежи (общий вид крана, сборочные чертежи механизма подъема и грузовой тележки, общий вид механизма передвижения тележки). Цель проекта – углубление и закрепление знаний по дисциплине “Грузоподъемные машины”.

Исходные данные:

  • Грузоподъёмность – Q =12,5 т ;
  • Вылет крана – R = 5 м;
  • Высота подъёма груза – Н = 5 м;
  • Скорости подъёма груза υг = 0,2 м/с;
  • скорость передвижения тележки υт= 0,2 м/с;
  • частота вращения крана nк = 2,5 об/мин

Состав: Кран(ВО), Грузовая тележка(СБ), Механизм передвижения(ВО), Механиз подъема(СБ), Пояснительная записка, Спецификация Язык документа

Софт: КОМПАС-3D 13

Файлы:
ГРУЗОВАЯ ТЕЛЕЖКА СБ.cdw
КРАН НА КОЛОННЕ ВО.cdw
МЕХАНИЗМ ПЕРЕДВИЖЕНИЯ ВО.cdw
МЕХАНИЗМ ПОДЪЁМА СБ.cdw
ПОЯСНИТЕЛЬНАЯ.docx
Спецификация ГТ.spw
Спецификация МП.spw
