Кран стреловой поворотный свободно стоящий грузоподъемностью 0,55т

Ярославский государственный технический университет,
кафедра строительные дорожные машины,
курсовая работа по дисциплине:"подъемно-транспортные машины",
На тему: Кран стреловой поворотный свободно стоящий грузоподъемностью 0,55т
Ярославль 2015

В курсовом проекте был спроектирован поворотный велосипедный кран грузоподъемностью 550 кг с вылетом стрелы 4 м и высотой подъема 4 м.
Проведен обзор и анализ существующих конструкций, выполнена классификация грузоподъемных машин, дано описание крановых механизмов, сделан патентный обзор. Приводится описание спроектированной конструкции.
Выполнен расчет привода механизма подъема груза, двигатель привода проверен на нагрев. Произведен выбор крюковой подвески. Выбраны схемы трансмиссий, подобраны редукторы, муфты, тормоза.
Проведены расчеты противовеса и колонны, расчет элементов барабана механизма подъема, технико-экономический расчет.
Проектирование крана позволило практически закрепить знания, полученные в курсе «Подъемно-транспортные машины».

Техническая характеристика.
1. Грузоподъемность, кг 550
2. Скорость подъема груза, м/с 0,3
3. Угловая скорость поворота крана, ручной
4. Привод механизма подъема:
Двигатель: ТипМТF 012-6 Мощность, кВТ 2,7 Частота вращения, об/мин 840
Редуктор: Тип Ц2-250 передаточное число 20
Тормоз: ТипТКГ-100 тормозной момент, Нм35
5. Привод механизма поворота
Двигатель: Тип 4АС90L6У3 мощность, 2,2 кВт частота вращения, об/мин 900
Редуктор: Тип Ц2У-125 передаточное число 10
Тормоз: Тип ТКТ-100 Тормозной момент, Нм 20
6. Канат ЛК-Р-6х19+10.с(ГОСТ 2688-80) 3,8-Г-I-P-1852

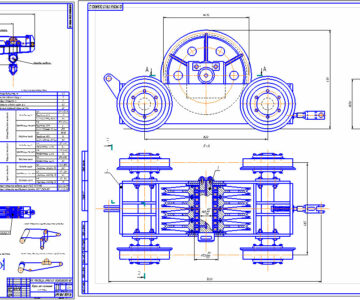

Состав: Кран(ВО), Деталировка (ось,крышка,планка прижимная,подпятник, блок), привод механизма подъема(СБ), барабан(СБ), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Кран стреловой поворотный свободно стоящий грузоподъемностью 0,55т

Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\1 часть
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\2 часть
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\3. Часть
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\4. Часть
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\5.ТЭР.docx
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\Введение.docx
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\Заключение.docx
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\Реферат.docx
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\Содержание.docx
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\Список источников.docx
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы\титульник,АСДМ-47.doc
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\перепечатать\Spetsifikatsia_obschego_vida.spw
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\перепечатать\доклад.docx
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\перепечатать\Документ Microsoft Word.docx
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\перепечатать\Кран стреловой поворотный
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\перепечатать\титульник,АСДМ-47.doc
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\сппецификации\Spetsifikatsia_obschego_vida.spw
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\сппецификации\Spetsifikatsia_obschego_vida.spw.bak
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\сппецификации\барабан.doc
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\сппецификации\Привод механизма подъема Сборочный чертеж _ КСП-550.01.000 СБ.spw
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\сппецификации\Привод механизма подъема Сборочный чертеж _ КСП-550.01.000 СБ.spw.bak
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\чертежи\барабан.cdw
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\чертежи\вид общий.frw.bak
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\чертежи\Все чертежи.frw.bak
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\чертежи\Деталировка.frw
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\чертежи\Деталировка.frw.bak
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\чертежи\Кран стреловой поворотный
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\чертежи\Привод механизма подъма .cdw
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\Документы
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\перепечатать
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\сппецификации
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В\чертежи
Сделанный курсач крайнов зад 4 вар 4. Уваров В.В
