БГТУ им. В.Г.Шухова
Кафедра "Подъемные, транспортные, дорожные машины и оборудование"
Дисциплина "Грузоподъемные машины и оборудование"
Тема "Проектирование башенного крана"
2023

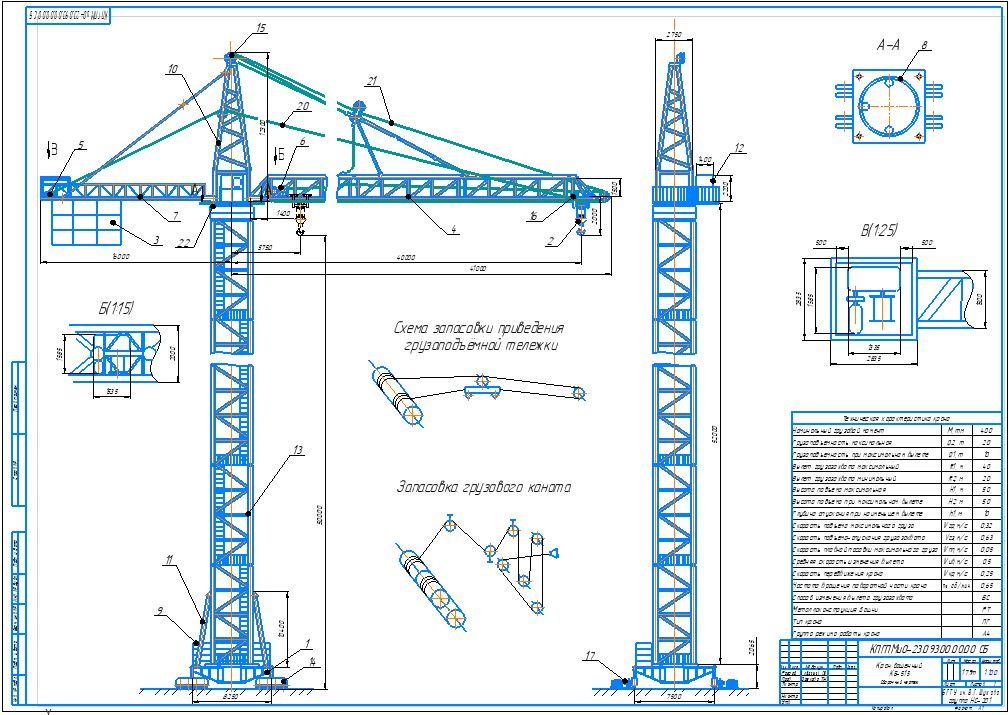

Проектирование башенного крана по прототипу КБ-515.05. ТХ приведены в таблице в ПЗ.
Данные для расчета: Q = 50 кН, Hmax = 32 м, Hmin = 6,3 м, Amax = 32 м, Amin = 50 м, Vп.г. = 0,5 м/с, Vи.в.г. = 0,25 м/с, Vп. = 0,5 м/с, n = 0,8 об/мин, M г.м. = 1600 кНм. Режим работы – M6, метод изменения вылета крана – НС.
Содержание
1. Введение 6
2. Башенный кран КБ-515 11
2.1 Общие сведения 11
2.2 Технические характеристики 14
3. Расчет механизма подъема груза 15
3.1. Выбор типа крюковой подвески 15
3.2. Выбор полиспаста 16
3.3. Расчет и выбор каната 16
3.4. Подбор крюка 17
3.5. Расчет блоков крюковой подвески 19
3.6. Расчет элементов крюковой подвески 21
3.6.1 Расчет подшипников 21
3.6.2 Расчет гайки крепления крюка 22
3.6.3 Расчет траверсы и серьги 22
3.6.4 Расчет общих геометрических параметров крюковой подвески 24
3.6.5 Определение моментов, действующих в крюковой подвеске 24
3.7 Расчет барабана 26
3.7.1 Проверка на прочность барабана и оси 29
3.8 Кинематический расчет и выбор кинематической схемы. Выбор двигателя 32
3.9 Выбор редуктора 34
3.10 Выбор муфты 35
3.11 Выбор тормоза 37
3.12 Выводы по механизму подъема груза 40
4. Меры безопасности при работе машины 41
Заключение 43
Список литературы 44
