КОМПАС 3D 18

Проект башенного крана

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине "Подъёмно-транспортные машины"
На тему: "Проект башенного крана"
Гомель 2017

Исходные данные:
1 Грузоподъемность, т_15
2 Максимальная высота подъема груза, м _10
3 Максимальный вылет стрелы, м_7
4 Скорость подъема груза, м/мин_25
5 Скорость передвижения крана, м/мин_15
6 Скорость передвижения крановой тележки, м/мин_15
7 Угловая скорость вращения крана, об/мин_0,25
8 Группы режимов работы механизмов:
а) механизм подъема груза _3М
б) механизм передвижения крана_3М
в) механизм передвижения крановой тележки _3М
9 Относительная продолжительность включения электрооборудования, % _25

Введение…………………………………………………………………...………3
1 Анализ патентной литературы …………………………………………...……4
2 Назначение и область применения крана. Устройство крана………………..9
3 Приборы и устройства безопасности…………………………………………11
4 Расчет механизмов грузоподъемных машин………………………….……..13
4.1 Расчет механизма подъема груза…………………………………..…….13
4.2 Расчёт механизма передвижения грузовой тележки……………………20
4.3 Расчёт механизма передвижения бешенного крана…………………….28
5 Определение коэффициентов устойчивости свободно стоящих башенных кранов…………………………………………………………………………….37
6 Расчёт патентов внедрённых в курсовой проект…………………………….45
6.1 Расчёт монтажного устройства для разъемного соединения элементов стрелы башенного крана…………………………………………………..…….45
6.2 Расчёт схемы стрелы башенного крана………………………….………49
7 Требования безопасности при производстве работ краном………….……..51
Список литературы……………………………………………………………....61

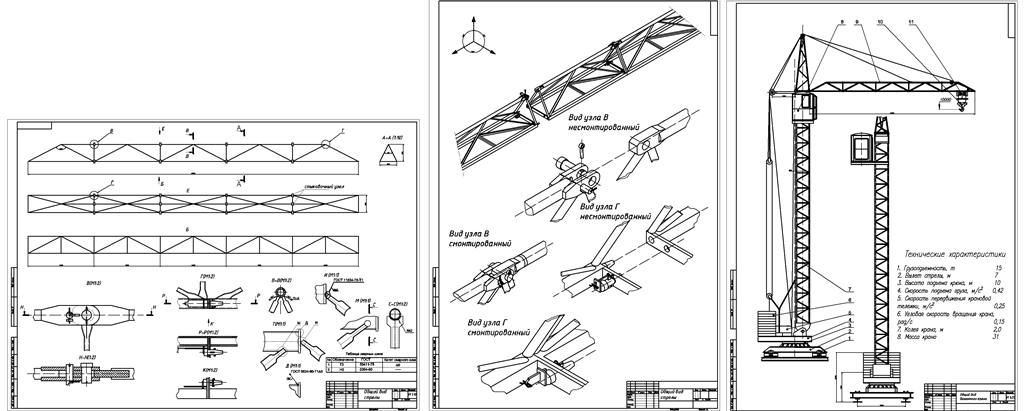

Состав: Башенный кран (ВО), Стрела (ВО), Изометрический чертёж узла монтажа секций стрелы Язык документа

Софт: AutoCAD 2015

Просмотр файлов
ПТМ\Пояснительная записка.docx
ПТМ\Содержание.docx
ПТМ\Спецификация ПБК.dwg
ПТМ\Чертежи.dwg
ПТМ
