Разработка и расчет металлоконструкции мостового крана грузоподъемностью 15 тонн

Московский государственный технический университет им. Н.Э. Баумана (КФ)
Кафедра деталей машин и подъемно-транспортного оборудования
Курсовой проект по дисциплине "Строительная механика и металлоконструкции"
На тему: "Разработка и расчет металлоконструкции мостового крана грузоподъемностью 15 тонн"
Калуга 2015

В представленном курсовом проекте рассматривается металлоконструкция мостового крана. Произведен расчет нагрузок, действующих на несущие конструкции, а так же статический расчет и расчет соединений в конструкции.
Графическая часть содержит 5 листов формата А1, 31 страницу расчетно-пояснительной записки и все необходимые спецификации.

Техническая характеристика: Грузоподъёмность, т.......15
Пролёт, м...................................................................................20
Высота подъёма, м..................................................................12
Скорости, м/с:
подъема (опускания) порожнего крюка.............................0,3
передвижения тележки..........................................................0,63
передвижения крана ..............................................................0,18
Место управления закрытая кабина
Масса крана, т...........................................................................17,3
Масса тележки...........................................................................4,09

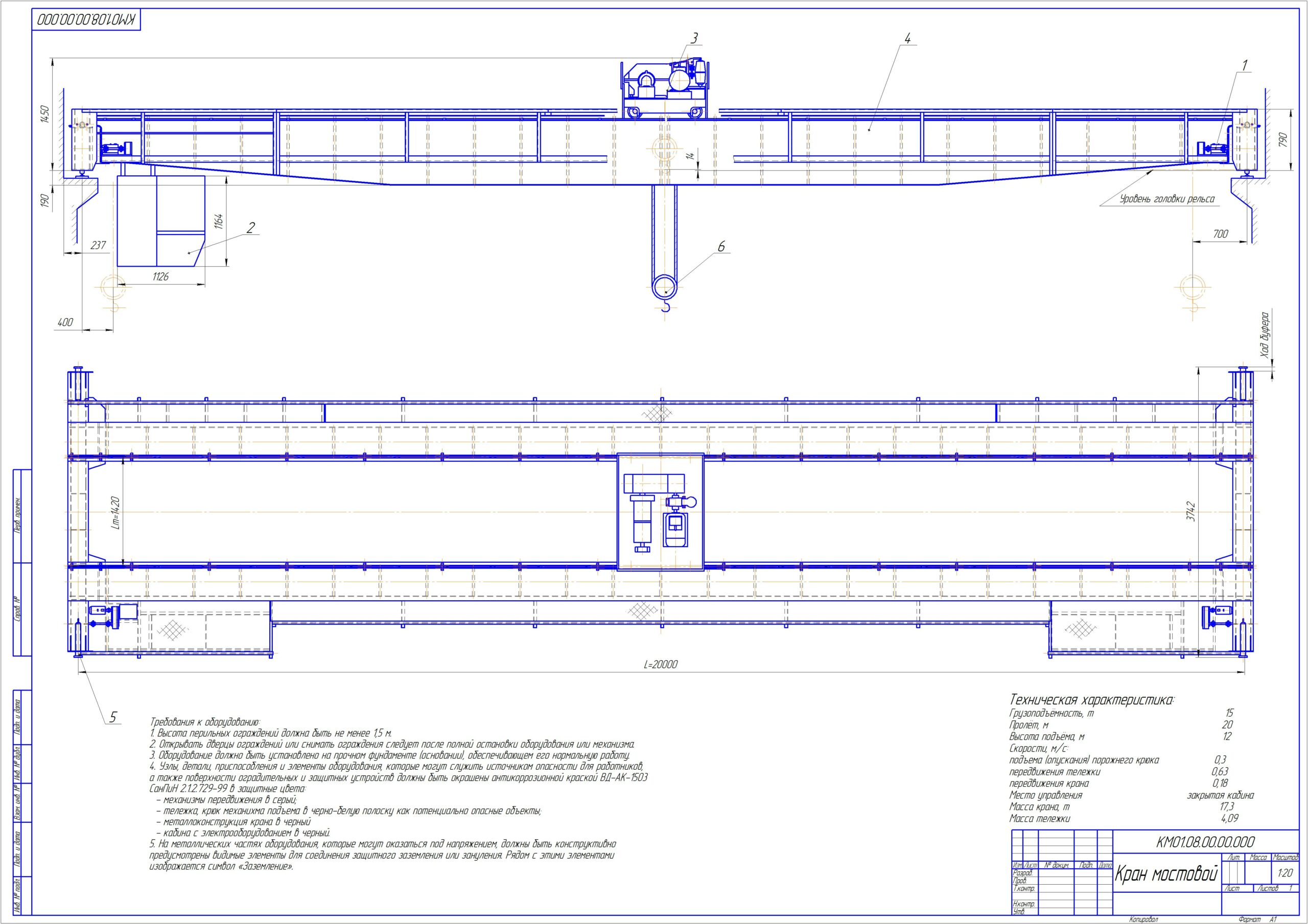

Состав: Кран мостовой (ВО), Балка главная (раскрой и соединение листового проката, 2 листа А1), Концевая балка (раскрой и соединение листового проката), Мост крана (ВО), РПЗ Язык документа

Софт: КОМПАС-3D 14 SP2

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Разработка и расчет металлоконструкции мостового крана грузоподъемностью 15 тонн

1. 騩 .cdw
2. .cdw
3.楢 .cdw
4. .cdw
общий вид(Концевая балка).cdw
спец
спец
спец
Расчетно-пояснительная записка.doc
