Расчет башенного крана

Сибирская Государственная Автомобильно-Дорожная Академия
Кафедра Подъемно-транспортные, тяговые машины и гидропривод
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему: "Расчет башенного крана"
Омск 2016

Исходные данные: грузоподъемность 7,5т, скорость подъема груза 0,4м/с, скорость передвижения крана 0,8м/с, скорость передвижения тележки 0,8м/с, группа режима М4

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1. РАСЧЁТ МЕХАНИЗМА ПОДЪЕМА ГРУЗА
1.1 ВЫБОР СХЕМЫ ПОЛИСПАСТА
1.3 ВЫБОР ГИБКОГО ЭЛЕМЕНТА
1.4 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ РАЗМЕРОВ БАРАБАНА
1.5 ПРОВЕРКА БАРАБАНА НА ПРОЧНОСТЬ
1.6 РАСЧЕТ КРЕПЛЕНИЯ КАНАТА НА БАРАБАНЕ
1.7 РАСЧЕТ ГРУЗОВОЙ ПОДВЕСКИ
1.7.1 ВЫБОР ПОДШИПНИКА БЛОКА ПО КОЭФФИЦИЕНТУ ДИНАМИЧЕСКОЙ РАБОТОСПОСОБНОСТИ
1.7.2 РАСЧЕТ ОСИ БЛОКА
1.7.3 ВЫБОР КРЮКА И РАСЧЕТ ГАЙКИ КРЮКА
1.7.4 ВЫБОР ПОДШИПНИКА ПОД ГАЙКУ КРЮКА
1.7.5 РАСЧЕТ ТРАВЕРСЫ
1.7.6 РАСЧЕТ ЩЕКИ
1.8 ОПРЕДЕЛЕНИЕ МОЩНОСТИ И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ
1.8.1 ПРОВЕРКА ДВИГАТЕЛЯ ПО ПУСКОВОМУ МОМЕНТУ
1.9 ВЫБОР РЕДУКТОРА
1.10 ВЫБОР МУФТЫ ЗУБЧАТОЙ С ТОРМОЗНЫМ ШКИВОМ
1.11 ВЫБОР ТОРМОЗА
2. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ ТЕЛЕЖКИ С КАНАТНОЙ ТЯГОЙ
2.1 ВЫБОР СХЕМЫ ПЕРЕДВИЖЕНИЯ ТЕЛЕЖКИ
2.2 ВЫБОР ХОДОВОГО КОЛЕСА ТЕЛЕЖКИ
2.3 ОПРЕДЕЛЕНИЕ СУММАРНОЙ СИЛЫ СОПРОТИВЛЕНИЮ ПЕРЕДВИЖЕНИЮ ТЕЛЕЖК
2.4 ВЫБОР ТЯГОВОГО КАНАТА
2.5 ОПРЕДЕЛЕНИЕ МОЩНОСТИ И ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ
2.6 ВЫБОР РЕДУКТОРА
2.7 ВЫБОР МУФТЫ
2.8 ВЫБОР ТОРМОЗА
ВЫВОД
БИБЛИОГРАФИЧЕСКИЙ СПИСОК

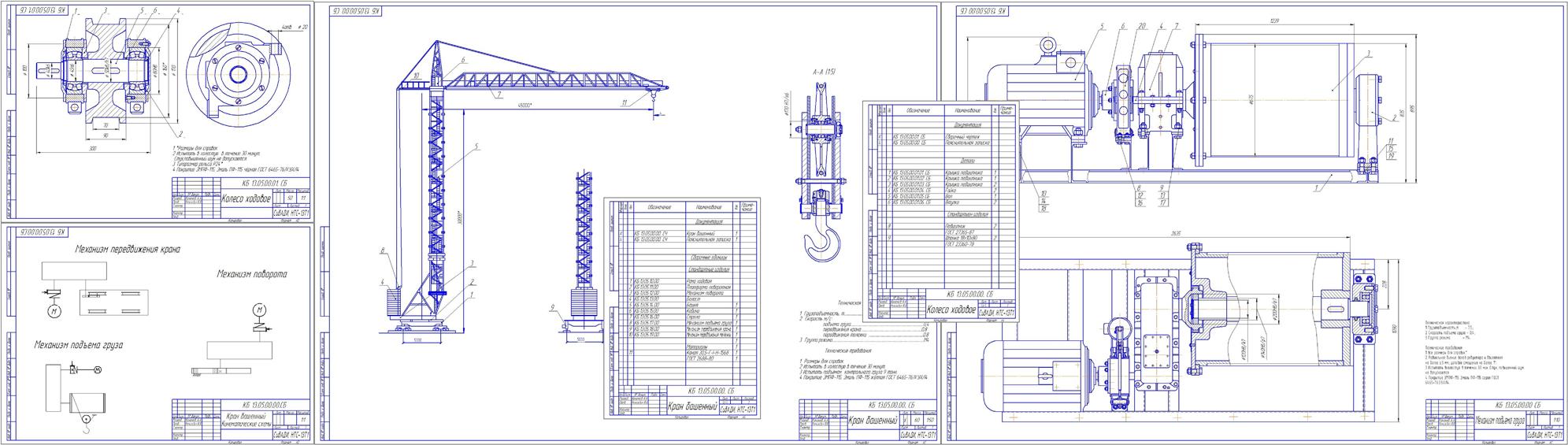

Состав: Кран башенный (СБ), ходовое колесо, кинематическая схема, механизм подъема груза, спецификации Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Механизм подьема груза.cdw
спецификация колесо.cdw
спецификация кран.cdw
Кран башенный.rtf
спецификация схема 1.cdw
спецификация схема 2.cdw
Ходовое колесо.cdw
Кинематические схемы.cdw
Кран башенный.cdw
