Расчет основных параметров башенного крана с неповоротной башней Q=10т

ФГБОУ ВПО Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Кафедра: "Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур"
Курсовой проект по дисциплине" Грузоподъемные машины и механизмы"
На тему:"Выбор и расчет основных параметров башенного крана с неповоротной башней"
Омск 2014

Исходные данные Кран башенный с неповоротной башней: грузоподъемность Q=10т
В данной работе рассматриваются конструкции козлового крана общего назначения, предназначенного для подъема и перемещения груза, грузоподъемностью 10 т.
Проведены расчеты основных механизмов крана: механизма подъема груза, перемещения тележки и перемещения крана.

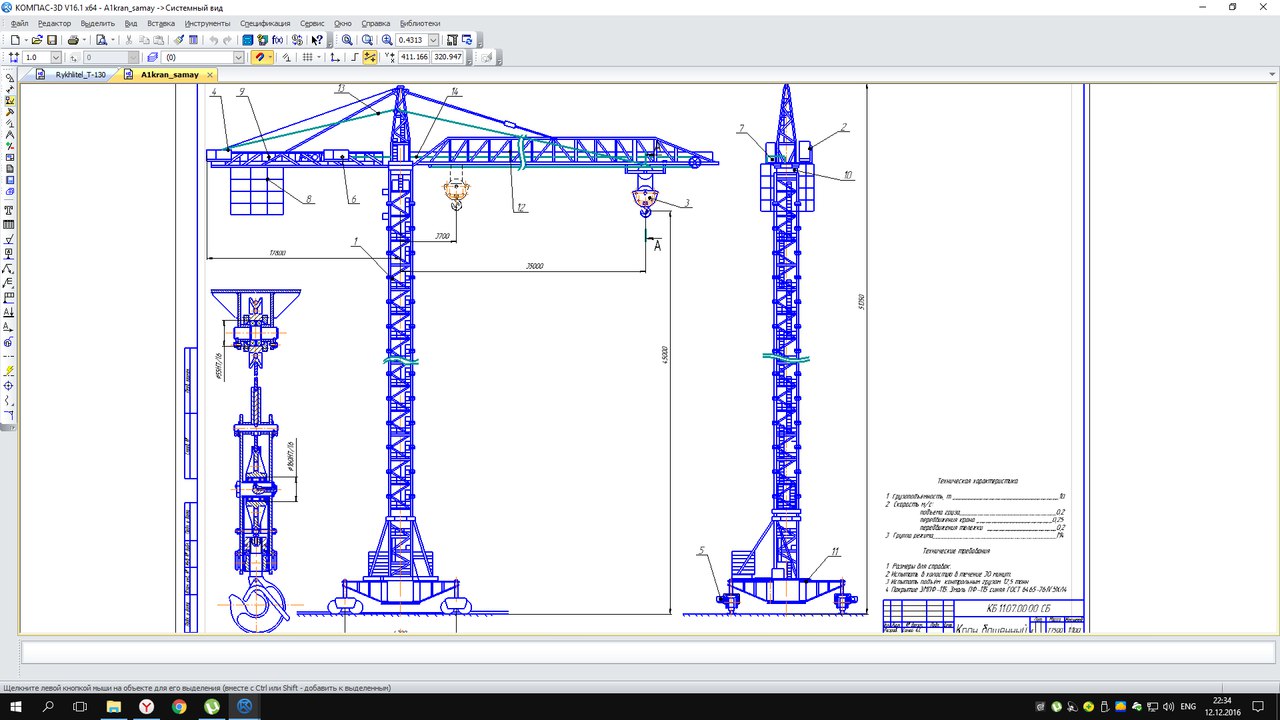

Графическая часть содержит пояснительная записка, механизм подъема груза , общий вид крана,кинематическая схема, колесо, спецификации.

Содержание
Введение
1. Расчёт механизма подъёма груза
1.1 Выбор схемы полиспаста
1.2 Определение тягового усилия полиспаста в канате
1.3 Выбор гибкого элемента (каната)
1.4 Определение основных размеров барабана
1.5 Проверка барабана на прочность
1.6 Расчёт крепления каната на барабане
1.7 Расчёт грузовой подвески
1.7.1 Выбор подшипника блока по коэффициенту динамической работоспособности
1.7.2 Расчёт оси блока
1.7.3 Выбор крюка и расчёт гайки крюка
1.7.4 Выбор подшипника под гайку крюка
1.7.5 Расчет траверсы
1.7.6 Расчет щеки
1.8 Определение мощности и выбор электродвигателя
1.8.1 Проверка двигателя по пусковому моменту
1.9 Выбор редуктора
1.10 Выбор муфты с тормозным шкивом
1.11 Выбор тормоза
2 Расчет механизма изменения вылета стрелы (передвижение тележки с канатной тягой)
2.1 Выбор ходового колеса
2.2 Определение суммарной силы сопротивления передвижению тележки
2.3 Определение силы тяги
2.4 Выбор типоразмера тягового каната
2.5 Определение расчётного диаметра барабана
2.6 Определение мощности выбор электродвигателя
2.7 Выбор стандартных элементов
2.7.1 Выбор редуктора
2.7.2 Выбор муфты
2.7.3 Выбор типоразмера тормоза
Вывод
Библиографический список

Техническая характеристика
1 Грузоподъемность, т 10
2 Скорость м/с:
подъема груза 0,2
передвижения крана 0,25
передвижения тележки 0,2
3 Группа режима M4
