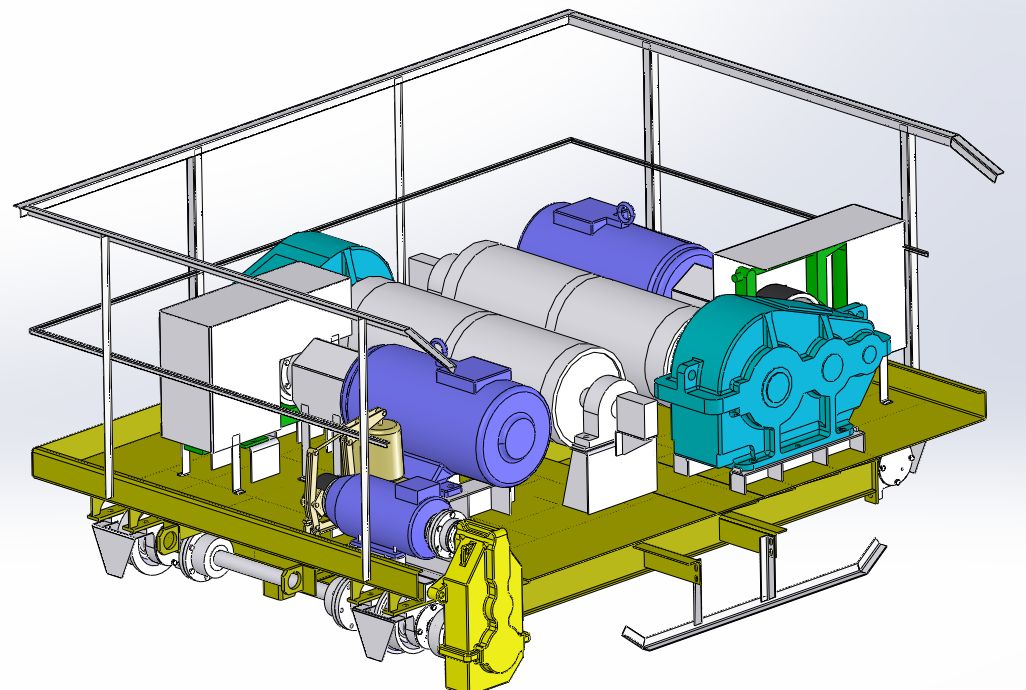

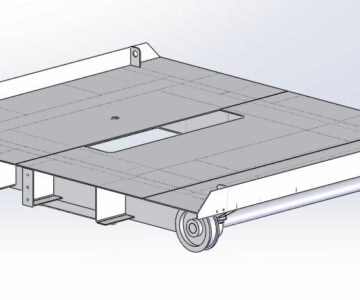

Тележка грейферного крана 5т

Тележка грейферного крана г/п 5 т, 2500 - база, 1400 - колея
скорость подъема, замыкания грейфера 0,66 м/с
Группа режима - 6М
Высота подъема = 16 м
канат = 12 мм
редуктор подъема, замыкания - РМ500-31,5-11М (передаточное 31,5)
эл.двигатель подъема, замыкания - МТF-411-6 (22 кВт, 1000 об/мин)
Тормоз - ТКГ-300
скорость передвижения = 0,745 м/с
редуктор - В400-18 (передаточное = 18)
эл.двигатель передвижения МТF-012-6 (2,2 кВт, 1000 об/мин)
тормоз - ТКГ-160

Состав: 3D сборка

Софт: SolidWorks 2013

Файлы:

телега/

телега/Редуктор РМ500.sldprt

телега/промвал подъем/

телега/промвал подъем/Сборка пром вал подъем.SLDASM

телега/промвал подъем/муфта МЗ-3.SLDPRT

телега/промвал подъем/шкив тормозной под.SLDPRT

телега/промвал подъем/вал 01.SLDPRT

телега/промвал подъем/полумуфта промвал под.SLDPRT

телега/Сборка телега.SLDASM

телега/подставка эл дв тел.SLDPRT

телега/50.105.03.02.01.00.02 подставка торм.SLDPRT

телега/50.105.03.02.01.00.01 подставка торм.SLDPRT

телега/барабан/

телега/барабан/опора барабана.SLDPRT

телега/барабан/Сборка барабан.SLDASM

телега/барабан/барабан 5.SLDPRT

телега/линейка/

телега/линейка/Сборка установка линейки.SLDASM

телега/линейка/Зеркально отразитьУголок .00.00.02-01.SLDPRT

телега/линейка/Уголок 00.00.02.SLDPRT

телега/линейка/Уголок00.00.01 .SLDPRT

телега/линейка/Уголок .00.00.02-01.SLDPRT

телега/линейка/Зеркально отразитьУголок00.00.01 .SLDPRT

телега/50.105.03.02.01.00.14 сухарь.SLDPRT

телега/огражд/

телега/огражд/Уголок поручень 3 тел.SLDPRT

телега/огражд/Зеркально отразитьУголок поручень 3 тел.SLDPRT

телега/огражд/Уголок перемыч тел2.SLDPRT

телега/огражд/Уголок поручень 2 тел.SLDPRT

телега/огражд/Зеркально отразитьУголок перемыч тел2.SLDPRT

телега/огражд/Уголок перемыч тел1.SLDPRT

телега/огражд/Уголок стойка.SLDPRT

телега/огражд/Зеркально отразитьУголок поручень 2 тел.SLDPRT

телега/огражд/Уголок поручень 1 тел.SLDPRT

телега/кожух промвала/

телега/кожух промвала/Сборка кожух промвала под.SLDASM

телега/кожух промвала/50.105.03.02.01.04.02.SLDPRT

телега/кожух промвала/50.105.03.02.01.04.01.SLDPRT

телега/мех передв тел/

телега/мех передв тел/шкив 160.SLDPRT

телега/мех передв тел/Сборка пром вал ход телеги.SLDASM

телега/мех передв тел/Уголок .05.01.02.SLDPRT

телега/мех передв тел/муфта МЗ-5.SLDPRT

телега/мех передв тел/Сборка кронштейн 05.01.00.SLDASM

телега/мех передв тел/ЧУ9.01.0010.SLDPRT

телега/мех передв тел/вал ход телеги 01.SLDPRT

телега/мех передв тел/В400 компоновка.SLDPRT

телега/мех передв тел/50.105.03.01.01.00.04 крышка.SLDPRT

телега/мех передв тел/метельник телеги.SLDPRT

телега/мех передв тел/50.105.03.01.05.01.03.SLDPRT

телега/мех передв тел/50.105.03.01.05.02.01.SLDPRT

телега/мех передв тел/ЧУ9.01.0011.SLDPRT

телега/мех передв тел/Уголок .05.02.02.SLDPRT

телега/мех передв тел/B400-20 - Редуктор B400.SLDPRT

телега/мех передв тел/вал 01.00.02.SLDPRT

телега/мех передв тел/Сборка кронштейн 05.02.00.SLDASM

телега/мех передв тел/МЗ-2_шип.sldprt

телега/мех передв тел/Сборка установка колеса прив.SLDASM

телега/мех передв тел/колесо приводное.SLDPRT

телега/мех передв тел/МЗ-2_паз.sldprt

телега/мех передв тел/Tormoz TKG160M.SLDPRT

телега/мех передв тел/50.105.03.01.05.01.01.SLDPRT

телега/мех передв тел/50.105.03.01.01.00.03 букса.SLDPRT

телега/мех передв тел/50.105.03.01.01.00.05 крышка.SLDPRT

телега/мех передв тел/50.105.03.01.01.00.08 полумуфта.SLDPRT

телега/мех передв тел/МТF012-6.SLDPRT

телега/мех передв тел/50.105.03.01.00.00.04.SLDPRT

телега/подставка редуктора/

телега/подставка редуктора/50.105.03.02.01.02.01.SLDPRT

телега/подставка редуктора/50.105.03.02.01.02.00 СБ подставка.SLDASM

телега/ТКГ-300М.sldprt

телега/кожух торм под/

телега/кожух торм под/50.105.03.02.01.05.01.SLDPRT

телега/кожух торм под/50.105.03.02.01.05.02.SLDPRT

телега/кожух торм под/Сборка кожух торм под.SLDASM

телега/кронштейн бпраб контрол/

телега/кронштейн бпраб контрол/Сборка кронштейн контр.SLDASM

телега/кронштейн бпраб контрол/лист гнут.SLDPRT

телега/рама/

телега/рама/50.105.03.03.01.00.08.SLDPRT

телега/рама/50.105.03.03.01.00.01.SLDPRT

телега/рама/50.105.03.03.00.00.01.SLDPRT

телега/рама/50.105.03.03.00.00.04.SLDPRT

телега/рама/Зеркально отразить50.105.03.03.00.00.04.SLDPRT

телега/рама/50.105.03.03.01.00.06.SLDPRT

телега/рама/50.105.03.03.01.00.03.SLDPRT

телега/рама/50.105.03.03.01.00.16 Уголок.SLDPRT

телега/рама/50.105.03.03.01.00.12.SLDPRT

телега/рама/50.105.03.03.00.00.03.SLDPRT

телега/рама/50.105.03.03.01.00.04.SLDPRT

телега/рама/Сборка балка продольная.SLDASM

телега/рама/50.105.03.03.02.00.01.SLDPRT

телега/рама/Сборка рама тележки.SLDASM

телега/рама/50.105.03.03.01.00.05.SLDPRT

телега/рама/50.105.03.03.01.00.02.SLDPRT

телега/рама/Сборка упор телеги 02.SLDASM

телега/рама/50.105.03.03.01.00.10.SLDPRT

телега/рама/50.105.03.03.01.00.09.SLDPRT

телега/рама/50.105.03.03.01.00.11.SLDPRT

телега/рама/50.105.03.03.01.00.07.SLDPRT

телега/МТН 412-8.sldprt

телега/подставка под двиг под/

телега/подставка под двиг под/подставка под двиг под.DWG

телега/подставка под двиг под/лист гнут под двиг под.SLDPRT

телега/подставка под двиг под/подставка под двиг под.SLDASM

телега/подставка под двиг под/подставка под двиг под.frw

телега/подставка под двиг под/ребро под двиг под.SLDPRT

телега/подставка барабана/

телега/подставка барабана/Сборка подставка барабан.SLDASM

телега/подставка барабана/ребро центр.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
