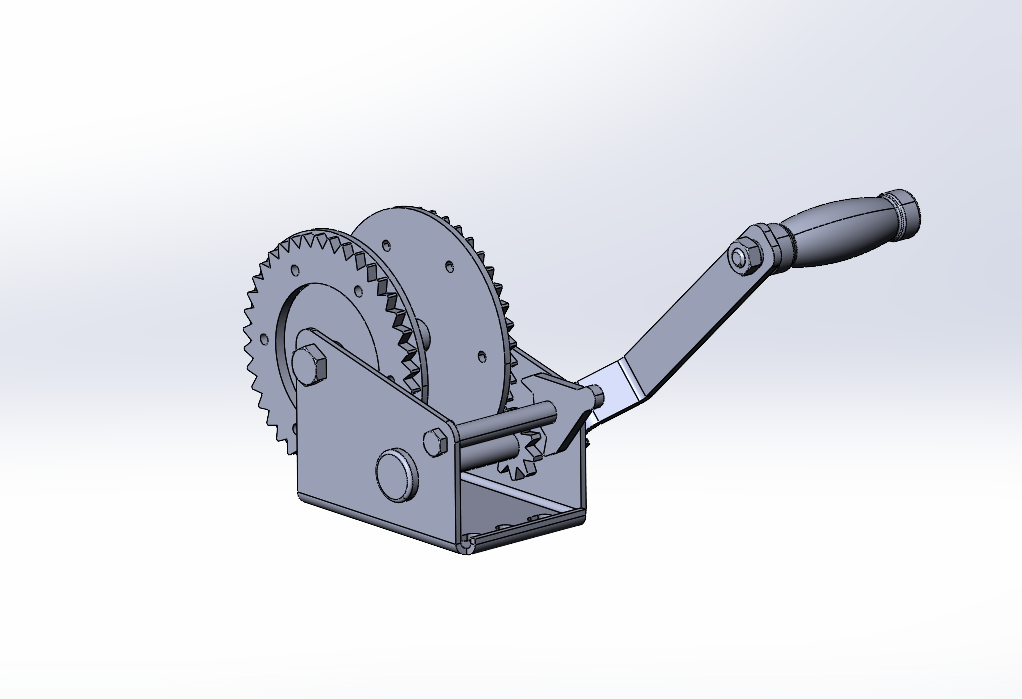

Модель ручной лебедки грузоподъемность 0,5 тонн для визуализации её в сборке, без троса. Габаритные и присоединительные размеры соответствуют реальным.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Лебедка ручная TOR LHW-1200 гп 0,5 т
Лебедка ручная TOR LHW-1200 гп 0,5 т
0
2
284
14
1
50
Сообщить о проблеме
Автор
Александр
Дата
01.10.2024
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2023
Как открыть?
Отзывов пока нет
Содержимое архива
-
TOR LHW-1200_Барабан СБ.SLDASM
-
TOR LHW-1200_Вал.SLDPRT
-
TOR LHW-1200_Втулка.SLDPRT
-
TOR LHW-1200_Звездочка.SLDPRT
-
TOR LHW-1200_Корпус барабана СБ.SLDASM
-
TOR LHW-1200_Корпус.SLDPRT
-
TOR LHW-1200_Ребро барабана.SLDPRT
-
TOR LHW-1200_Рукоятка.SLDPRT
-
TOR LHW-1200_Рычаг СБ.SLDASM
-
TOR LHW-1200_Рычаг.SLDPRT
-
TOR LHW-1200_Скоба рукоятки.SLDPRT
-
TOR LHW-1200_Флажок.SLDPRT
-
Болт DIN 933 (ГОСТ 7798-70).SLDPRT
-
Винт DIN 912 (ГОСТ 11738-84).SLDPRT
-
Гайка DIN 934 (ГОСТ 5915-70).SLDPRT
-
Гайка DIN 985 с кольцом.SLDPRT
-
СБ_Лебедка ручная TOR LHW-1200 гп 0,5 т.SLDASM
-
СБ_Лебедка ручная TOR LHW-1200 гп 0,5 т.STEP
-
Шайба-пружинная-ГОСТ-6402-70-DIN-127.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
