Проектирование гидравлического лифта г/п 320 кг

Калужский филиал московского государственного технического университета им. Н.Э. Баумана
Кафедра подъёмно-транспортные, строительные, дорожные машины и механизмы.
Дипломный проект на тему: проектирование гидравлического лифта грузоподъёмностью 320 кг

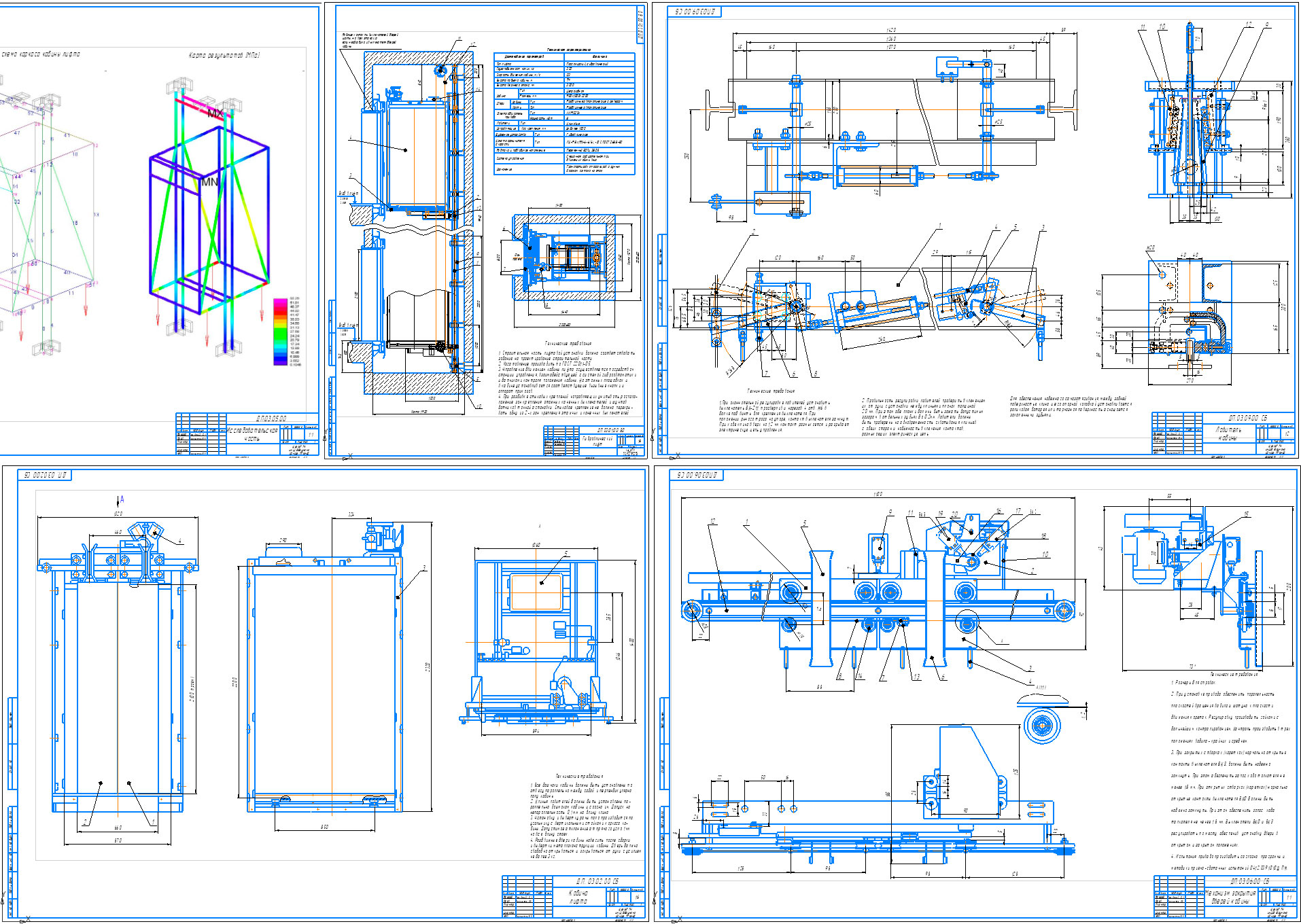

В данной работе рассматриваются гидравлические лифты, их конструкция. Проводится расчет привода гидронасоса, тяговый расчет гидравлического лифта, расчет массы подвижных частей лифта, расчет башмаков и ловителей кабины. Графическая часть содержит: гидравлическая схема, гидравлический буфер, двери шахты, исследовательская часть, кабины лифта, ловитель, механизм закрытия дверей, натяжное утройство, общий вид, ограничитель скорости, приспособление

Грузоподъемность, кг 320
Номинальная скорость движения, м/с 0,3
Вместимость, чел 4
Наибольшая высота подъема, м 9,4
Наибольшее число остановок 3
Точность остановки кабины, мм ±10
Продолжительность включений, % 40
Система управления смешанная собирательная по приказам и вызовам при движении кабины вверх и вниз
Двери кабины автоматические, раздвижные
Размеры кабины внутренние
ширина, мм 900
глубина, мм 1000
высота, мм 2200
Глубина приямка не менее, мм 740
Род тока переменный трехфазный

В дипломном проекте разработана конструкция малогабаритного гидравлического лифта, произведены: тяговый расчет гидравлического лифта, определены параметры гидроцилиндра, определение расчетные параметры насоса и его подбор, расчет буфера кабины, расчет ловителей плавного торможения, расчет напряженно-деформированного состояния протяженных конструкций выполненный методом конечных элементов. Произведено технико-экономическое обоснование применения гидравлического привода в малогабаритных лифтах. Проработаны вопросы по техническому обслуживанию, охране труда, промышленной безопасности и экологии окружающей среды при работе лифта и изготовлении стакана гидравлического буфера лифта.
Проработанный в дипломном проекте лифт может выпускаться на Щербинском лифтостроительном заводе и устанавливаться в малоэтажные дома и элитные жилищные комплексы (коттеджи). Малогабаритные лифты являются одним из наиболее перспективных видов продукции лифтостроительной промышленности, а использование гидравлического привода даёт следующие преимущества:
• бесшумность и плавность работы
• возможность размещения силового агрегата (станции гидропривода) на расстоянии до 10м от гидроцилиндра
• отсутствие машинного помещения
• более низкая стоимость по сравнению с аналогичными лифтами с приводом КВШ
• безопасность и простота извлечения пассажиров при аварийных ситуациях
