Сборка с полной деталировкой, каждая деталь имеет дерево построения. Моделирование поверхностное и твердотельное. Модели выполнены на основе сборочного чертежа от производителя.

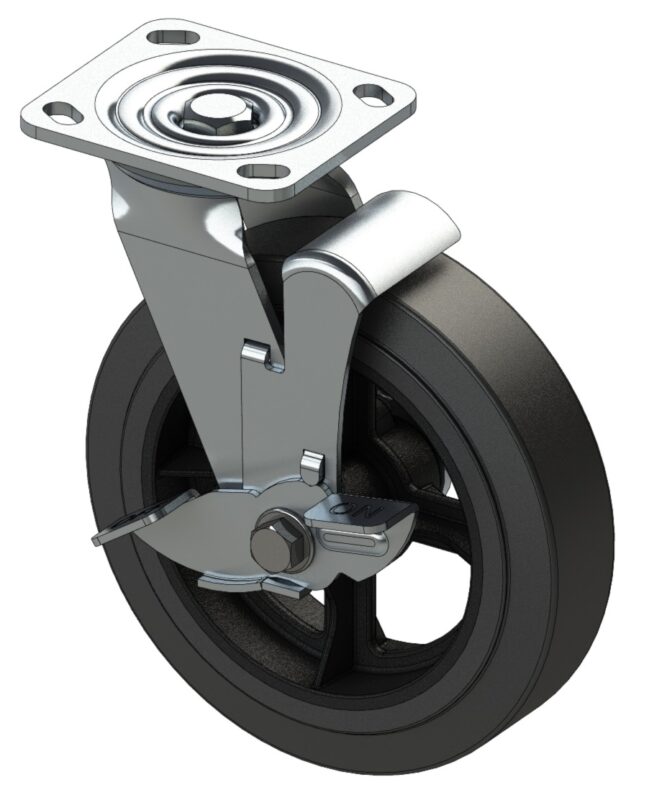

Опора колесная SCdb 80 большегрузная поворотная с тормозом, с платформой 114х100 мм. Диаметр шинки колеса-200 мм, ширина-50 мм, материал шинки-литая черная резина. Обод-чугунный. Крепление-под винт М10, расстояния монтажных отверстий-85х72 мм.
Максимальная нагрузка-220 кг.
Высота с опорой -240 мм.
Масса-4,3 кг.
