Консоль предназначена для удержания вытяжного зонта, воздухоприёмного устройства или другого оборудования системы местной вытяжной вентиляции с возможностью его перемещения в пределах рабочей зоны.

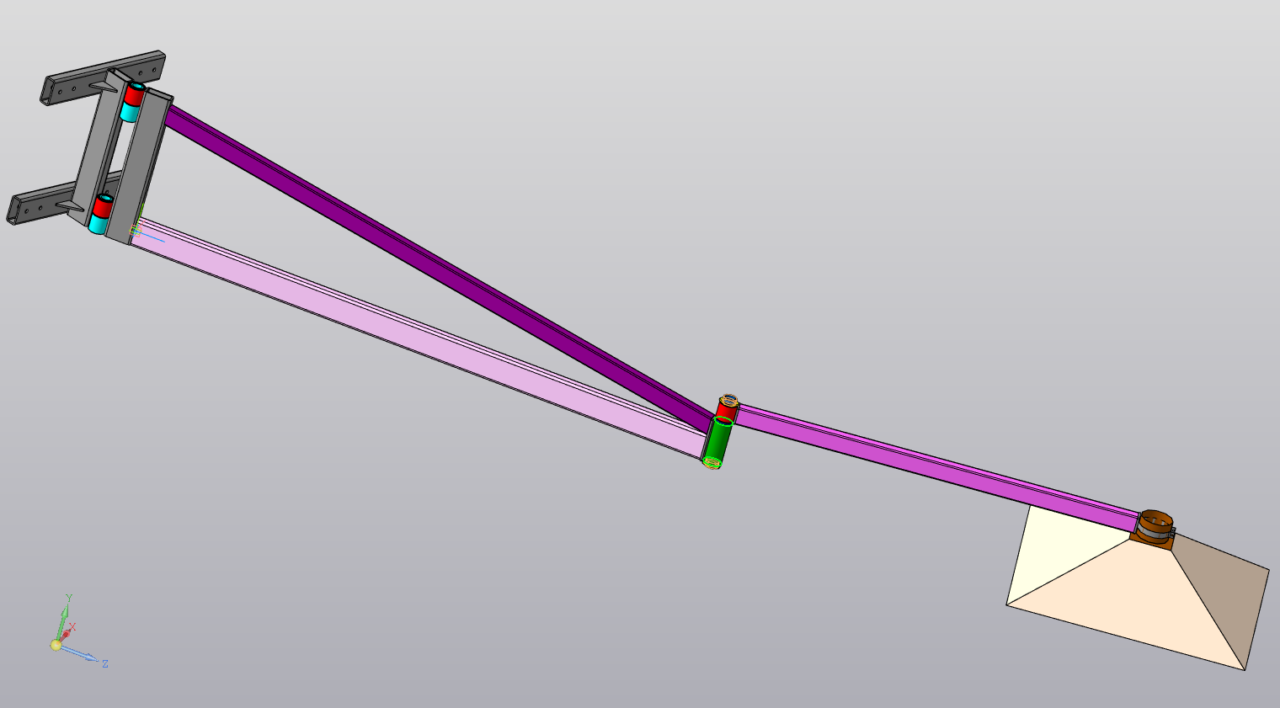

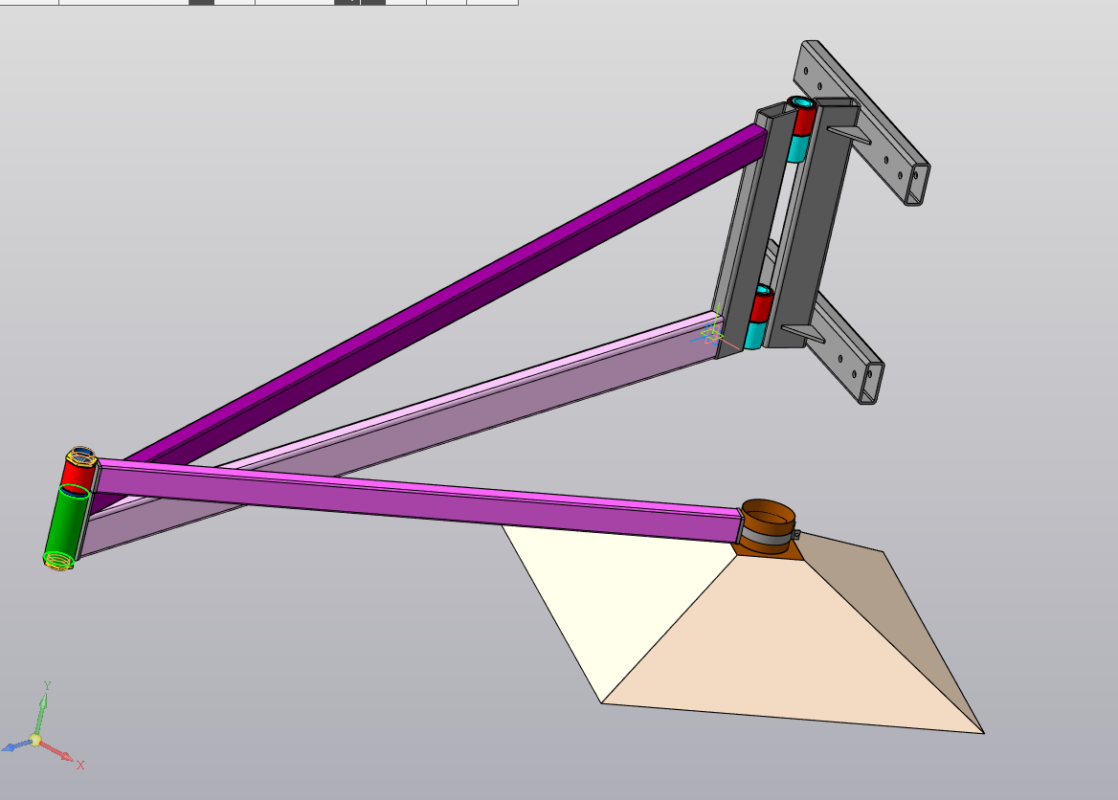

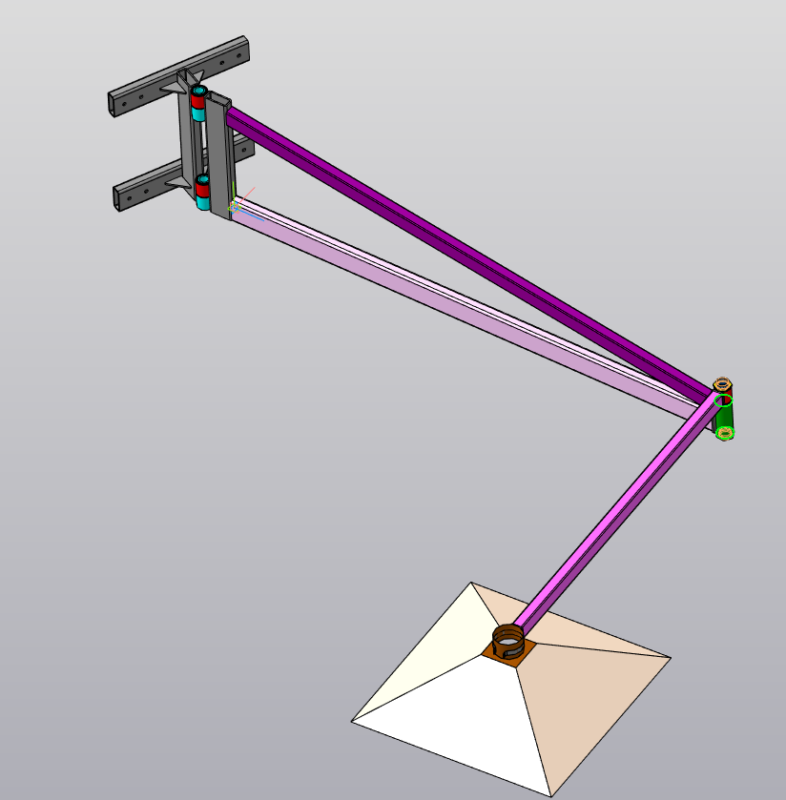

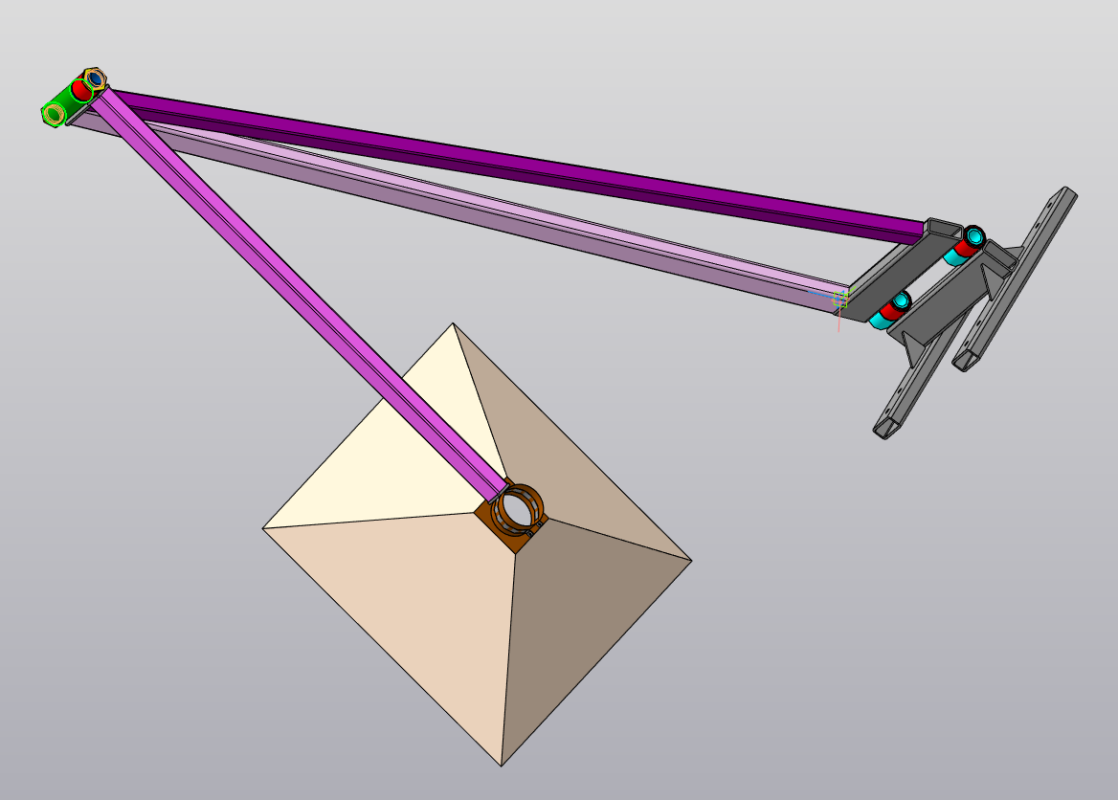

Конструкция выполнена в виде шарнирно-рычажной системы, состоящей из системы продольных рычагов и поворотной консоли. Шарнирные соединения обеспечивают возможность изменения положения отдельных звеньев и перемещения рабочего органа относительно места установки конструкции.
Поворотные соединения выполнены с использованием шарнирных узлов, обеспечивающих плавное перемещение консоли и возможность изменения положения вытяжного устройства в горизонтальной плоскости. Конструкция позволяет выводить рабочий орган в требуемую точку работы и возвращать его в исходное положение.
Радиус действия консоли составляет до 5 метров
Конструкция рассчитана на полезную нагрузку до 50 кг, размещаемую на рабочем конце консоли. Указанная нагрузка может включать вытяжной зонт, воздухоприёмник, элементы воздуховода и другое вспомогательное оборудование системы местной вытяжной вентиляции.
