Предназначен для локального удаления загрязнённого, горячего, запылённого или содержащего аэрозоли воздуха непосредственно из рабочей зоны. Конструкция обеспечивает организованный захват воздуха по ширине рабочей зоны и его отвод в систему вытяжной вентиляции.
Зонт выполнен в настенном исполнении, такое расположение формирует направленную зону всасывания перед рабочей поверхностью и позволяет эффективно отводить поднимающиеся загрязнения, особо не занимая рабочее пространство помещения.
Рабочая ширина зоны всасывания - 2000 мм
Высота зонта в 1250 мм
диаметр присоединительного всасывающего патрубка - 400 мм
Конструкция разработана с учётом листового изготовления. Все элементы зонта выполняются из листового металла тольщиной 1,5 мм. Детали могут изготавливаться на лазерном или плазменном оборудовании

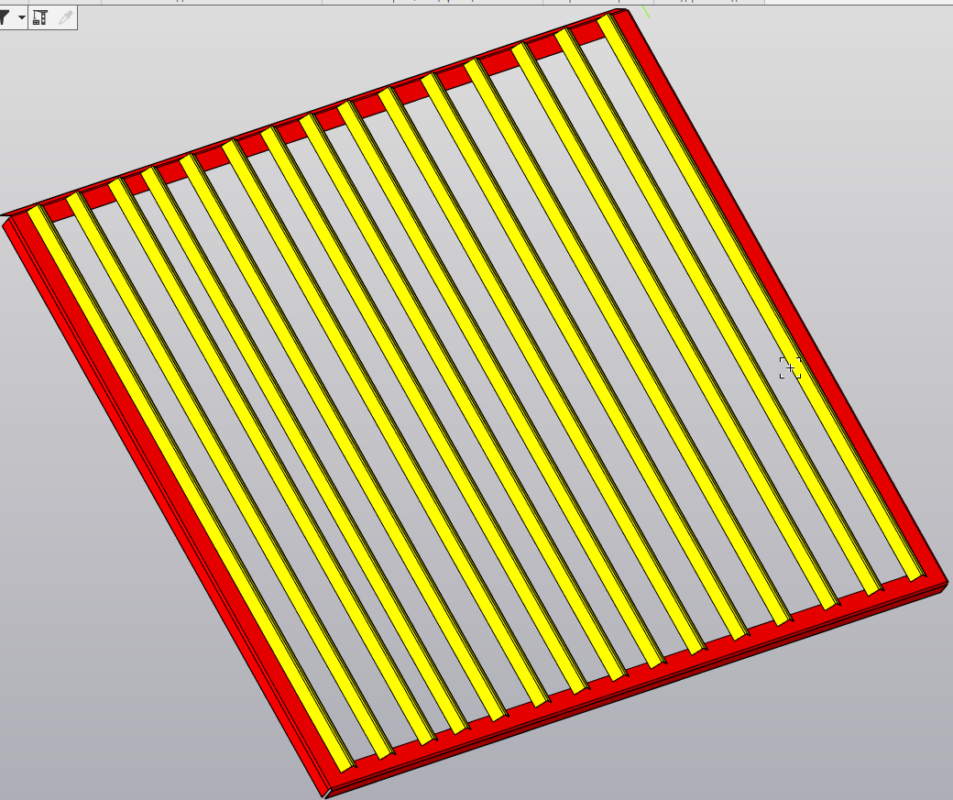

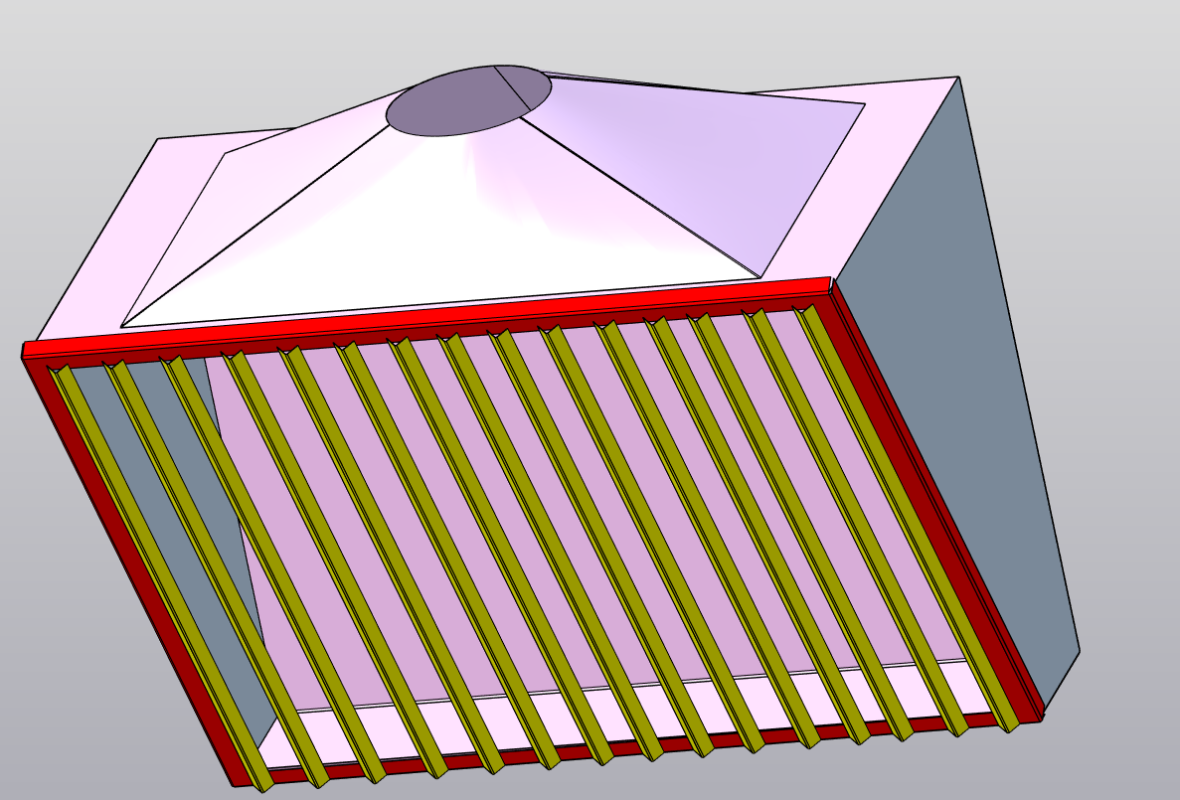

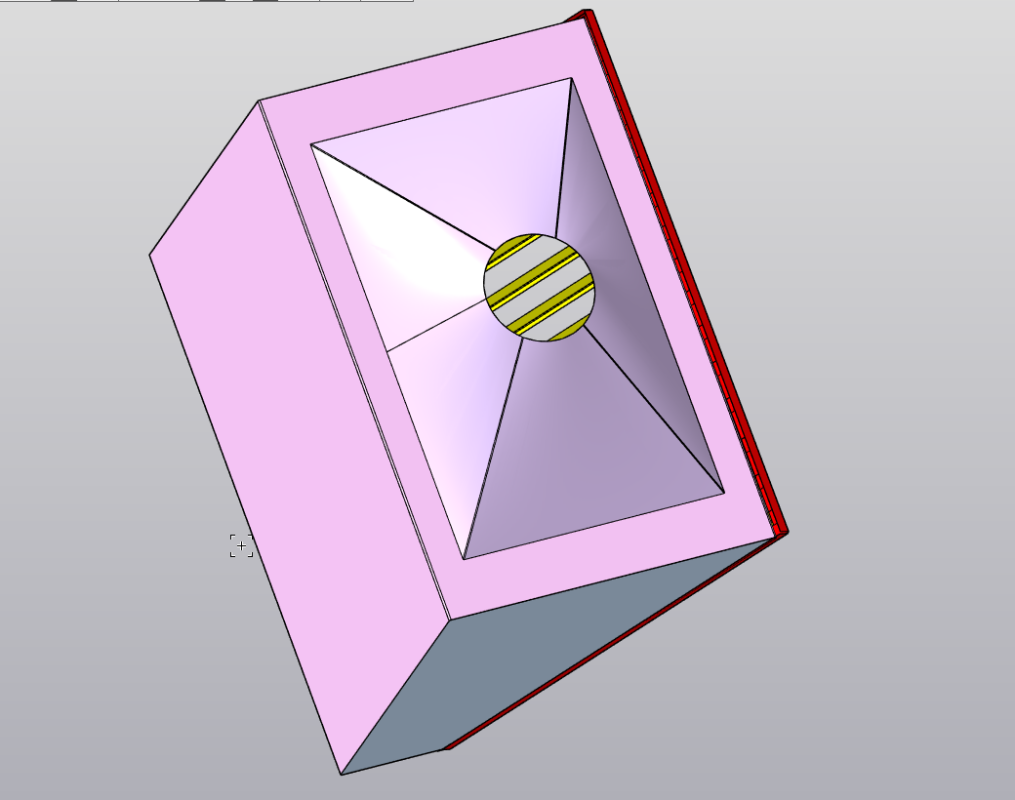

3D-модель конструкции выполнена в КОМПАС-3D и позволяет получить развёртки отдельных листовых элементов непосредственно по модели.
