КОМПАС 3D 18

Проект мостового крана, грузоподъемность 7 тонн.

Белорусский государственный университет транспорта
Кафедра "ДМ, П и СМ"
Курсовая работа по дисциплине "Подъемно-транспортные машины"
на тему: "Проект мостового крана"
Гомель 2017

Исходные данные: электрический мостовой кран грузоподъемностью 7 тонн для перегрузки грузов. Скорость подъема груза 15 м/мин, скорость передвижения тележки 17 м/мин, высота подъема 8 м, режим работы 4М, ПВ=25%
В данной работе проектируется мостовой кран, предназначенный для перегрузки грузов.

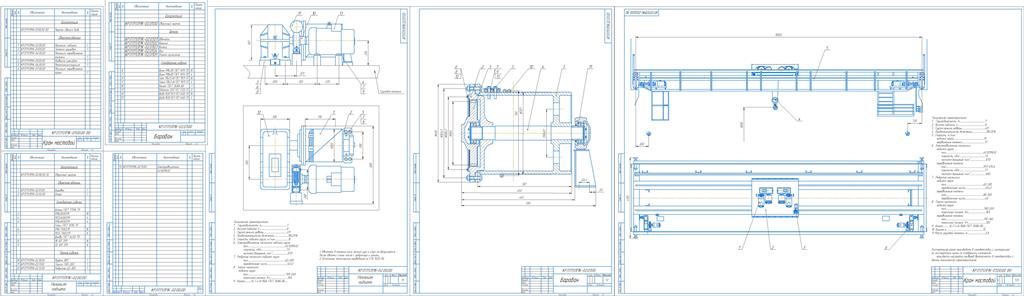

Графическая часть содержит чертеж общего вида (А1), чертеж механизма подъема и барабана (А1), спецификацию.
Содержание
Введение
1 Патентный анализ
2 Назначение и устройство мостового крана
3 Расчет механизма подъема груза
4 Расчет механизма передвижения тележки
5 Требования техники безопасности при производстве работ краном
Список использованных источников

Состав: Мостовой кран (ВО), Механизм подъема (СБ), Барабан (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D v16.1 32-разр.

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Проект мостового крана, грузоподъемность 7 тонн.

Просмотр файлов
задание.doc
Механизм подъёма.cdw
Общий вид.cdw
КР готово.docx
