Курсовая работа по дисциплине "Машины и оборудование непрерывного транспорта"
На тему; «Проектирование и расчёт ленточного конвейера»
Воронеж 2015

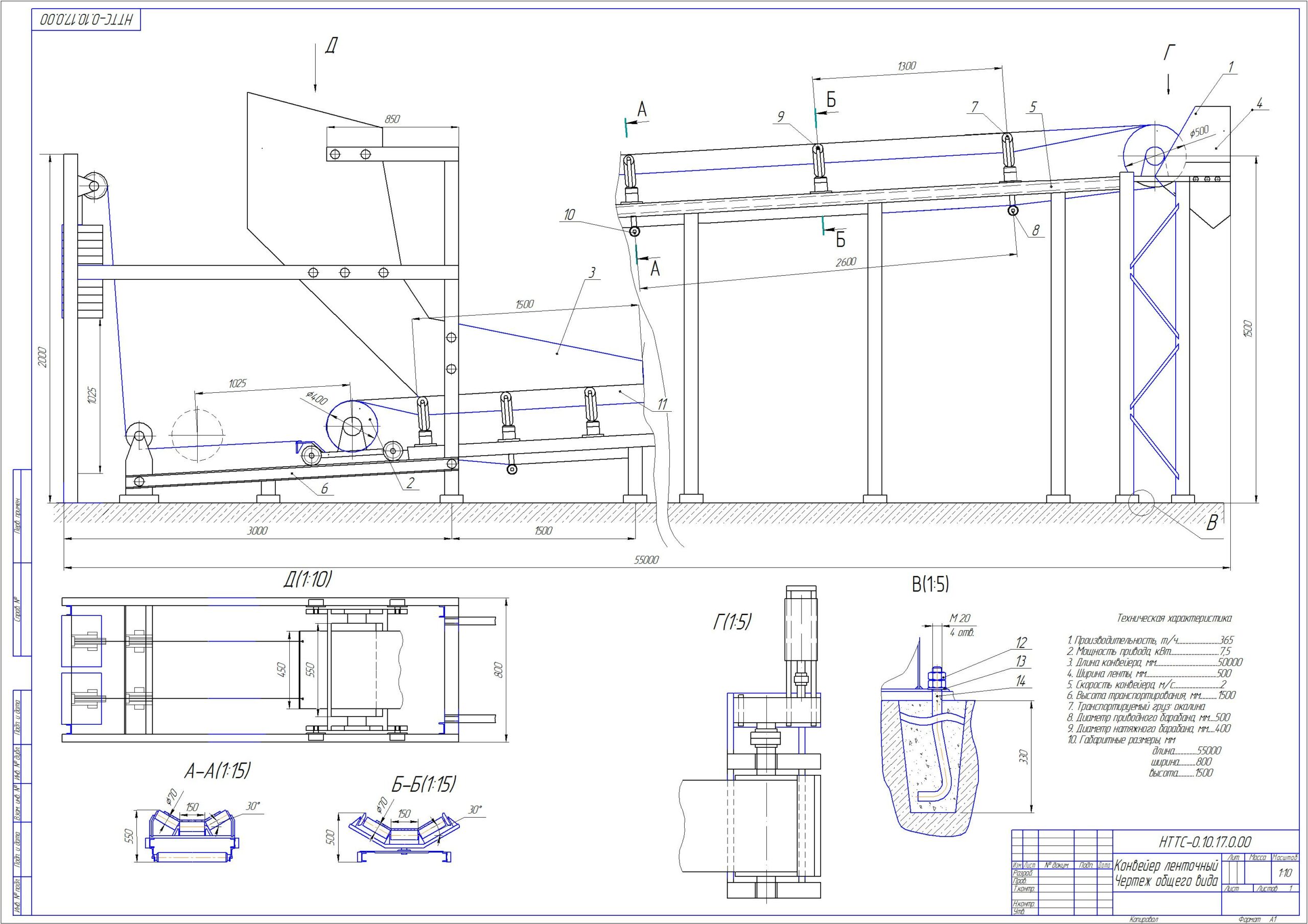

В данной курсовой работе рассматривается проектирование и расчёт ленточного конвейера наклонного типа. Произведен предварительный расчёт конвейера, уточнённый тяговый расчёт конвейера и проверка выбранного оборудования. Графическая часть содержит общий вид ленточного конвейера.
Курсовая работа содержит 1 лист формата А1, спецификацию, 27 листов пояснительной записки.
Ленточные конвейеры имеют такие достоинства. Как высокая производительность, возможность перемещать грузы по сложным пространственным трассам на большие расстояния (5…10 км) с разгрузкой в любой точке трассы, простота конструкции и возможность автоматизации контроля за работой конвейера, высокая надежность и невысокие удельные затраты на транспортирование грузов.
Определенные трудности эксплуатации ленточных конвейеров возникают при транспортировании липких и тяжелых штучных грузов. Обеспечение равномерности натяжения ленты по ширине, контроль за возможностью проскальзывания ленты на тяговом барабане, большая трудоемкость замены ленты при ее износе существенно могут влиять на трудоемкость обслуживания и эксплуатационные затраты.
Конструкция ленточного конвейера в типичном исполнении состоит из рамного металлического каркаса (остова), опирающегося на неподвижное основание. На каркасе монтируются следующие элементы конвейера: рядовые роликоопоры, поддерживающие роликоопоры, специальные роликоопоры, приводная станция, натяжная станция, кольцевая транспортирующая лента, загрузочный бункер, очистное устройство, разгрузочное устройство.
Исходные данные:
Длина конвейера: 50 м
Высота подъема наклонного участка: 2,5 м
Груз: окалина
Насыпная плотность: = 2,1 т/м3
Группа абразивности: С
Угол естественного откоса: = 33 градуса
Угол свободного расположения груза в поперечном сечении ленты: = 17 градусов
Плановое время работы конвейера за сутки: t’сут = 18 ч
Средняя массовая производительность конвейера: Qm ср = 380 т/ч
Максимальная массовая производительность конвейера: Qm max = 400 т/ч
