Проектирование мостового крана с грузоподъемностью 21 т

Уральский Федеральный Университет им. Б. Н. Ельцина
Кафедра подъмно-транспортные машины и роботы
Курсовой проект по дисциплине "Грузоподъёмные машины"
На тему: "Проектирование мостового крана с грузоподъемностью 21 т"
Екатеринбург 2017

Спроектировать мостовой кран с решетчатыми фермами
Грузоподъемность Q, кг……………………………21000
Скорость подъема vпод, м/с...………………………….0.23
Скорость крана vкр, м/с..……………………….……..0.7
Скорость тележки vтел, м/с…………………………...0.3
Высота подъема Н, м…………………………………..16
Длина крана L,м…………………………….……….....15
ГКМ…...………………………………………………..М1
Тормоз………………………………………………..ТКП

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 РАЗРАБОТКА СХЕМЫ ПОЛИСПАСТА И ВЫБОР КИНЕМАТИЧЕСКОЙ СХЕМЫ МЕХАНИЗМА
2 ВЫБОР КРЮКОВОЙ ПОДВЕСКИ
3 ВЫБОР КАНАТА
4 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ БАРАБАНА
5 ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ
6 ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА
6.1 УСТАНОВКА КОНЕЧНОГО ВЫКЛЮЧАТЕЛЯ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ ТЕЛЕЖКИ
6.2 УСТАНОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ МЕХАНИЗМА ПОДЪЕМА
ЗАКЛЮЧЕНИЕ
Библиографический список

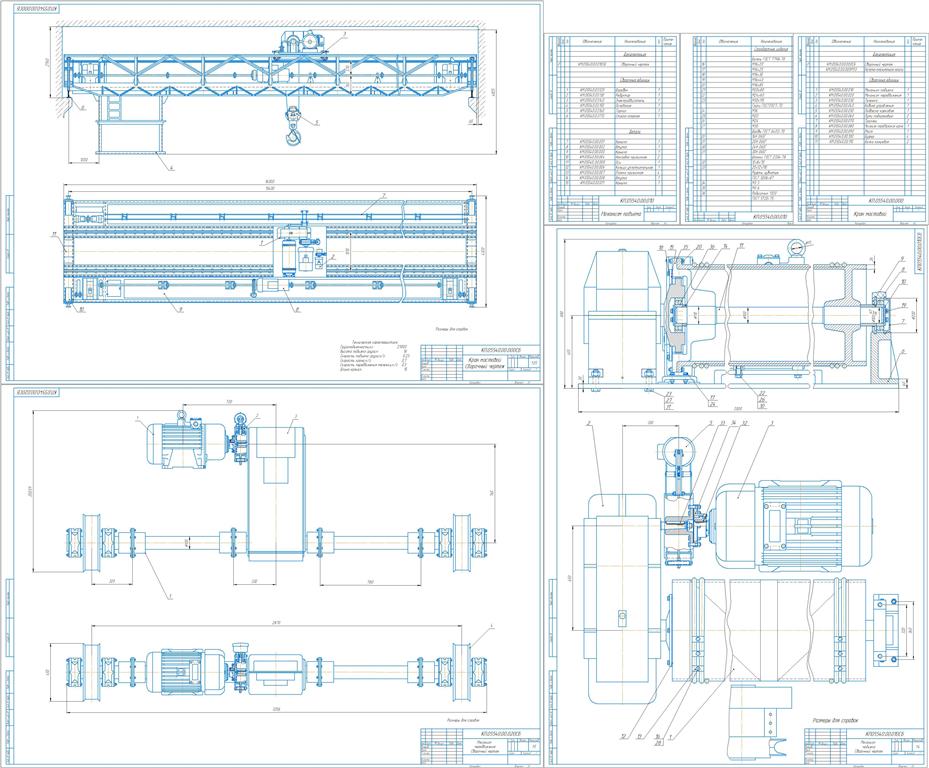

Состав: Кран мостовой (СБ), механизм подъема(СБ),механизм передвижения (СБ),спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 16.1 SP1

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Проектирование мостового крана с грузоподъемностью 21 т

Просмотр файлов
Механизм передвижения тележки.cdw
Механизм подъема.cdw
Общий вид крана.cdw
Специф(подъем).cdw
Специф(подъем)2.cdw
Спецификация(Общий вид крана).cdw
ГПМ1.doc
