Расчет механизма подъема груза консольного полноповоротного крана на колоне

Тверской государственный технический университет
Кафедра строительные дорожные машины и оборудование
Курсовой проект по дисциплине "Грузоподъёмные машины"
На тему: "РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА ГРУЗА КОНСОЛЬНОГО ПОЛНОПОВОРОТНОГО КРАНА НА КОЛОНЕ"
Тверь 2012

1. Исходные данные:
Механизм подъёма груза: консольный полноповоротный кран на колонне
Номинальная грузоподъемностьQ = 1 кН.
Скорость подъема груза V = 8 м/мин.
Высота подъемаНг=5 м.
Группа режима работы крана 3К
Класс нагружения крана Q3
Коэффициент использования механизма подъема груза по грузоподъемности: Кгр = 0,5
Класс использования механизма подъема груза по времени: А3
Коэффициент использования механизма подъема груза в течении года: Кг = 0,7
Коэффициент использования механизма подъема груза в течении суток: Кс = 0,66
Средняя относительная продолжительность цикла работы механизма: ПВ = 40%
Число включения механизма в течении часа: h=60
Срок службы крана: T = 8 л.
Группа режима работы механизма подъема груза: 3М
Пролёт (вылет) крана: Lmax = 3 м
Место установки ГПМ: механический цех.
В данной работе рассматривается консольный полноповоротный кран на колонне. Проведён выбор комплекса технических средств.
Содержание
1. Исходные данные: 3
2. Выбор схемы размещения механизма подъема груза на консольном полноповоротном кране на колонне. 4
2.1 Выбор схемы подвешивания груза 4
3. Выбор каната для МПГ 6
3.3.3. Определение фактического запаса прочности. 8
4. Определение геометрических параметров грузового барабана. 8
4.1. Определение диаметра барабана. 9
4.2. Определение размеров канавок на барабане. 9
4.3. Определение длины барабана. 10
5. Выбор и расчёт крепления каната на барабан 11
5.1 Схема крепления каната на барабане 11
5.2 Определение усилия, выдёргивающего канат из – под планки 11
5.3 Определение размера винта, крепящего накладку к барабану 13
5.3.2 Определение необходимой силы прижатия накладки к барабану 13
6.Расчёт барабана на прочность. 15
7. Выбор и проверка электродвигателя МПГ. 17
8. Выбор редуктора. 19
9. Выбор типоразмера крюковой подвески. 22
10. Выбор муфты для соединения электродвигателя с редуктором. 24
11. Проверка двигателя на возможность разгона груженого механизма с ускорением допустимым по условиям нормальной эксплуатации. 25
12. Выбор и расчёт тормоза в МПГ. 26
13. Расчёт замыкающей пружины. 29
14. Расчёт процесса торможения МПГ. 32
15. Расчет динамических нагрузок в механизме подъема груза при пуске. 33
16. Расчет динамических нагрузок при торможении. 35
17. Определение максимальных динамических нагрузок. 35
18. Расчет механизма передвижения тележки. 36
Список использованной литературы 45

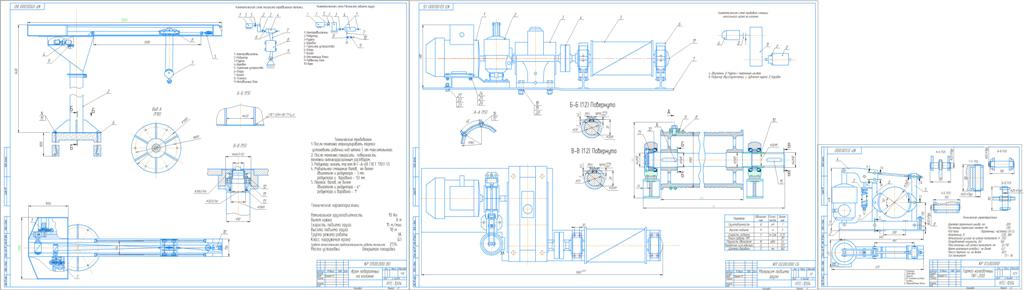

Состав: Кран поворотный на колонне (ВО), Механизм подъёма груза (ВО), Тормоз(ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16V

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Расчет механизма подъема груза консольного полноповоротного крана на колоне

на сайтттт\2019-05-30_214104.png
на сайтттт\Kranische.cdw
на сайтттт\Kranische.cdw.bak
на сайтттт\Kran_povorotny_na_kolonne__KR_01_00_000_SP.spw
на сайтттт\Kran_povorotny_na_kolonne__KR_01_00_000_SP.spw.bak
на сайтттт\Mekhanizm_podema_gruza__KR_02_00_000_SP.spw
на сайтттт\Mekhanizm_podema_gruza__KR_02_00_000_SP.spw.bak
на сайтттт\MPG.cdw
на сайтттт\MPG.cdw.bak
на сайтттт\Tormoz (1).cdw
на сайтттт\Tormoz (1).cdw.bak
на сайтттт\Tormoz_kolodochny_TKG-200__KR_03_00_000_SP (1).spw
на сайтттт\Tormoz_kolodochny_TKG-200__KR_03_00_000_SP (1).spw.bak
на сайтттт\~$ChATAT_RAZDEL_TORMOZ.docx
на сайтттт
на сайтттт\PEChATAT_RAZDEL_TORMOZ.docx
