Расчёт механизма подьёма электролебётки

Кокчетавский государственный университет им. Ш. Валиханова
Кафедра транспорт и инженерные технологии
Расчётно-графическая работа по дисциплине «подъёмно-транспортные машины»
На тему: «Расчёт механизма подъёма электролебёдки»
Кокчетав 2016

В данном проекте был произведён расчёт механизма подъёма электролебёдки.
В расчёте был выбран одинарный двукратный полиспаст
выбран канат двойной свивки типа ЛК-Р конструкции 6 × 19 (1+6+6/6) +10.с по ГОСТу 2688-69
был выбран грузозахватный крюк и выполнен проверочный расчёт хвостовой части
также выбран крановый электродвигатель МТКВ 312-6
и выбран двухступенчатый редуктор серии РМ-500

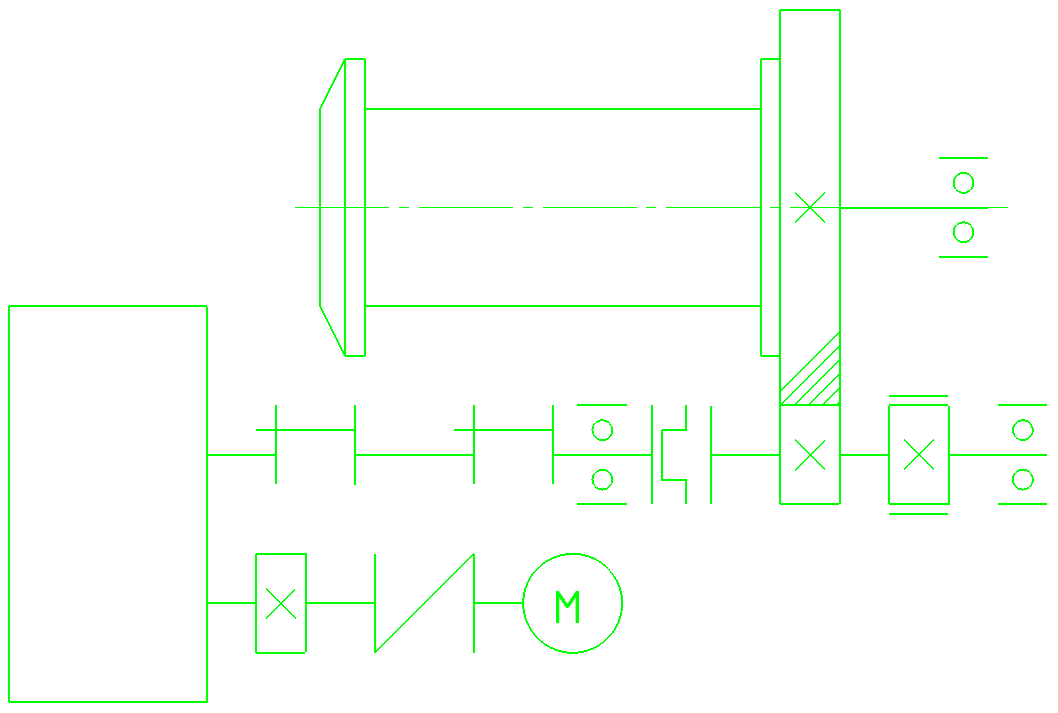

Графическая часть содержит общую схему привода электролебёдки, а также исходя из варианта упрощённую схему привода электролебёдки.
Расчётно-графическая работа содержит 2 листа формата А4 графической части, 14 страниц пояснительной записки, содержащей 3 рисунка и 2 источника.

Исходные данные для расчёта
Номинальная грузоподъёмность – масса груза 4,5 т
Скорость транспортирования груза 25 м/мин
Высота подъёма – Н 20 м
Режим работы Л - лёгкий
Продолжительность включения – ПВ 12 %
