Механизм подьёма

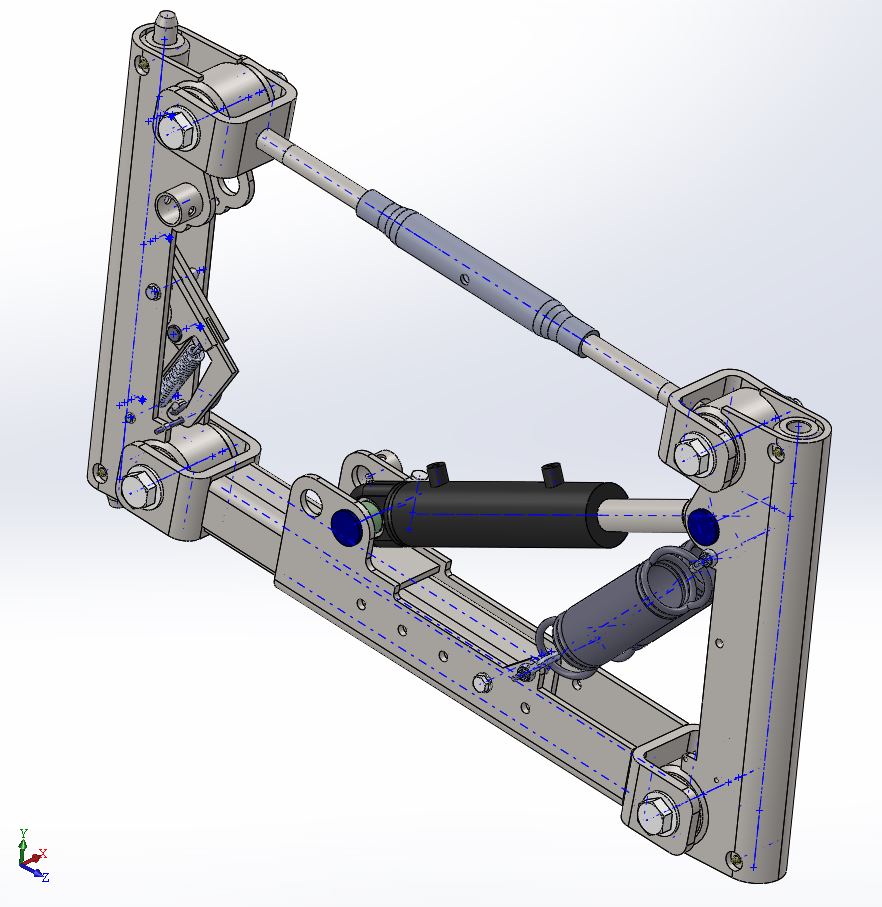

Механизм подъёма крыла бокового отвала для снега. Применяется для крепления крыла отвала через кронштейн к лонжеронам шасси машины.

Состав: 3D сборка

Софт: SolidWorks 14

Файлы:
Болт M10x65_+.SLDPRT
Кронштейн_+.sldprt
Корпус ГЦ заднего механизма_+.SLDPRT
Проставка_+.SLDPRT
Компенсатор балки нижней_+.sldasm
Ось 10х35 DIN 1444_+.SLDPRT
Гайка M24 самостопорящаяся с неметаллической вставкой_+.SLDPRT
Деталь7^Компенсатор балки нижней_+.sldprt
Пресс масленка a_m6_x_1_0_7er_6kt_din_71412__+.SLDPRT
Шайба 24_+.SLDPRT
Шайба 5_+.SLDPRT
Шплинт_din_94-2,9x16-st_+.SLDPRT
Ось верхн. крепления_+.SLDPRT
Трубка_+.sldprt
Пружина D70d8L280_+.SLDPRT
Подшипник шаровой DIN 648 c1-10-30_+.SLDASM
Деталь2-1_Механизм задний_+.sldprt
c1-10-30_02_+.SLDPRT
Пружина D20d3L101+19_+.SLDPRT
Болт M5x80 DIN 931_+.SLDPRT
Ось нижн. крепления_+.SLDPRT
c1-10-30_01_+.SLDPRT
Ухо штока ГЦ на D30_+.SLDPRT
Скоба такелажная D9d10_+.SLDASM
Проставка 2_+.SLDPRT
Балка нижняя_+.sldasm
Стойка_+.SLDASM
Шайба 10_+.SLDPRT
Болт M10x110_+.SLDPRT
Втулка_+.sldprt
Болт M24x160 DIN 931_+.SLDPRT
Шайба 8_+.SLDPRT
Механизм задний.SLDASM
Гайка M10 самостопорящаяся с неметаллической вставкой_+.SLDPRT
Пресс масленка a_m8_x_1_0_9er_6kt_din_71412__+.SLDPRT
GPGDBB08_01_+.SLDPRT
Шплинт пружинный D5 одинарный DIN 11024_+.SLDPRT
Гайка M5 самостопорящаяся с неметаллической вставкой_+.SLDPRT
GPGDBB08_02_+.SLDPRT
Кронштейн балки нижней_+.sldprt
Проставка 3_+.SLDPRT
Кронштейн верхний_+.sldasm
Корпус талрепа Van Beest G-6343_+.SLDPRT
Деталь8^Компенсатор балки нижней_+.sldprt
Гайка M8 самостопорящаяся с неметаллической вставкой_+.SLDPRT
Ось 10х30 DIN 1444_+.SLDPRT
Болт M8x85 DIN 931_+.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

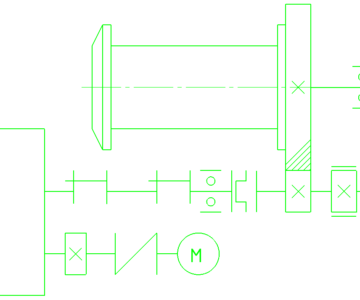

Расчёт механизма подьёма электролебётки
Рейтинг: 20
Софт: КОМПАС-3D 16
Состав: Общая схема задания, Схема при
0
0
89
573
Расчёт механизма подьёма электролебётки

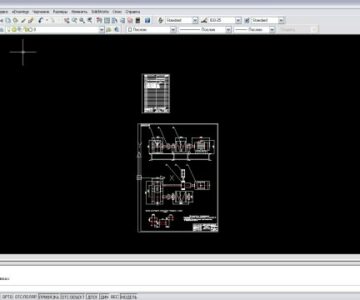

Чертёж механизма подьёма груза
