Рольганг 1000х2000

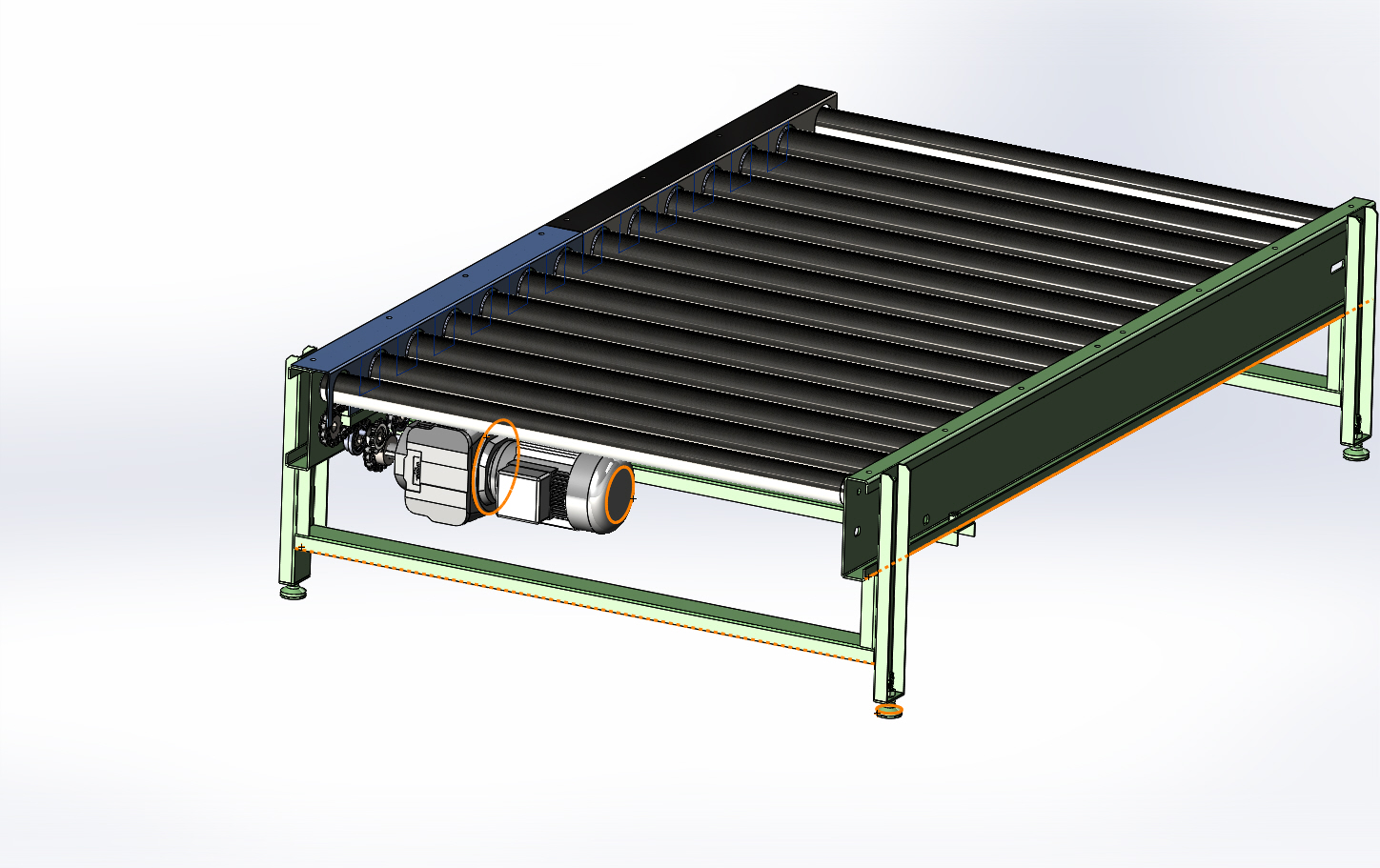

Рольганг 1000х2000. Привод рольганга цепной через мотор-редуктор. Шаг цепи 15,87. Прототип Robopac.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2019

Файлы:
ball bearings/angular contact ball bearing_68_din.sldprt
ball bearings/angular contact ball bearing_68_iso.sldprt
ball bearings/radial ball bearing_68_iso.sldprt
chain wheels/american type roller chain wheel_s_din.sldprt
chain wheels/european type roller chain wheel_s_din.sldprt
hex bolts and screws/hex bolt gradeab_iso.sldprt
hex nuts - structural/hex nut high strength_din.sldprt
hex nuts/hex nut gradec_din.sldprt
hexagon socket head screws/socket head cap screw 4762_din.sldprt
internal/circlip for bores heavy_din.sldprt
plain washers/plain washer 6902 type abc_din.sldprt
plain washers/plain washer normal grade a_iso.sldprt
spring lock washers/curved spring lock washer_din.sldprt
Защита/Врх_001_1100х2000.SLDPRT
Защита/Врх_002_1100х2000.SLDPRT
Звездочка 12_15,875/Звездочка 12_15,875.SLDPRT
Звездочка 12_15,875/Звездочка 12_15,875_сб.SLDASM
Звездочка 12_15,875/Звездочка задняя 12_15,875.SLDDRW
Натяжное устройство_звездочка 12_15,875/Направляющая натяжного.SLDPRT
Натяжное устройство_звездочка 12_15,875/Натяжное_зведочки 12_15,875.SLDASM
Натяжное устройство_звездочка 12_15,875/Подвижный упор.SLDPRT
Натяжное устройство_звездочка 12_15,875/Упор натяжного устройства.SLDPRT
Опоры/опора_м12_48х50.SLDPRT
Привод RD/_M_RD_32_B3_H4_19,36_80_B14-G_AU_30x60__none__MT_0,75_kW_80_B4_B14_X3.3d_1100х2000.SLDPRT
Рама_1100х2000/Крепление_1100х2000.SLDPRT
Рама_1100х2000/Крепление_поперечная_1100х2000.SLDASM
Рама_1100х2000/Рама_Robopac_1100х2000.SLDASM
Рама_1100х2000/Рама_Robopac_1100х2000.SLDDRW
Ролики/1.800.JLA.ADC-1133W_1100х2000.sldprt
Ролики/2.311.J6A.AEC-1100W_1100х2000.sldprt
Рольганг_Robopac_1100х2000.SLDASM
Рольганг_Robopac_1100х2000.SLDDRW
ЦЕПНОЙ ПРИВОД/Внешнее звено_15,8.SLDPRT
ЦЕПНОЙ ПРИВОД/Внутренее звено_15,8.SLDPRT
ЦЕПНОЙ ПРИВОД/Ролик_15,875_натяжной/Ролик_15,875_натяжной.SLDASM
ЦЕПНОЙ ПРИВОД/Ролик_15,875_натяжной/Ролик_15,875х61,3.SLDPRT
ЦЕПНОЙ ПРИВОД/Цепь 15,8 привода_1100х2000_М1.SLDASM
Цепной привод/221 010 011_направл_цепи_1100х2000.SLDPRT
Цепной привод/Подложка_направл_цепи_1100х2000.SLDPRT
Цепной привод/Ролик_15,875_натяжной/Палец натяжного ролика_20_М1.SLDPRT
винты с цилиндрической головкой/ГОСТ 11738-84.SLDPRT
подшипники шариковые/ГОСТ 831-75.SLDPRT
рама_1100х2000/Пластина_4х30х70.SLDPRT
рама_1100х2000/Поперечина_1224.SLDPRT
рама_1100х2000/Поперечная_1100х2000.SLDPRT
рама_1100х2000/С_профиль_200х2000_1100-01.SLDPRT
рама_1100х2000/С_профиль_200х2000_1100.SLDPRT
рама_1100х2000/Стойка_1100х2000.SLDPRT
рама_1100х2000/Стойка_СБ_1100х2000.SLDASM
рама_1100х2000/Упор_стойки_1100х2000.SLDPRT
шайбы плоские/ГОСТ 6958-78.SLDPRT
