Блок опорный широко применяется для монтажных и такелажных работ. Предназначен для применения в качестве отводного и подвесного блоков, для составления полиспастов, комплектования механизмов с электрическим и ручным приводом. Основание – опорная площадка, при помощи которой он крепится на опору.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Такелаж -

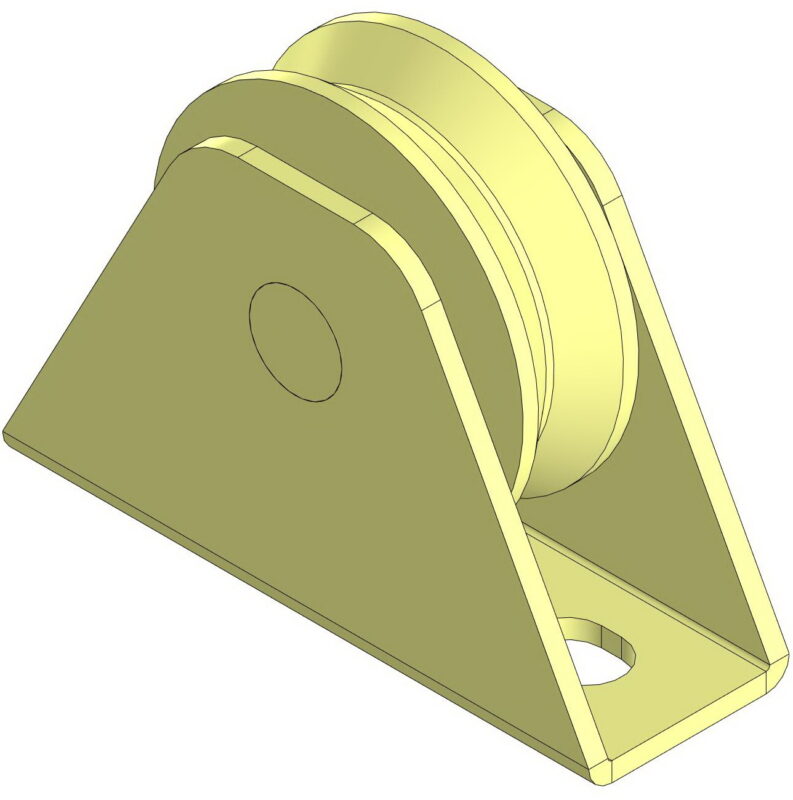

- Блок монтажный D=50, D=60 опорный
Блок монтажный D=50, D=60 опорный
0
1
51
6
0
Бесплатно
Сообщить о проблеме
Автор
Денис
Дуда
Дата
23.10.2024
Язык
Русский
Состав
Габаритная 3D модель с деталями
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-

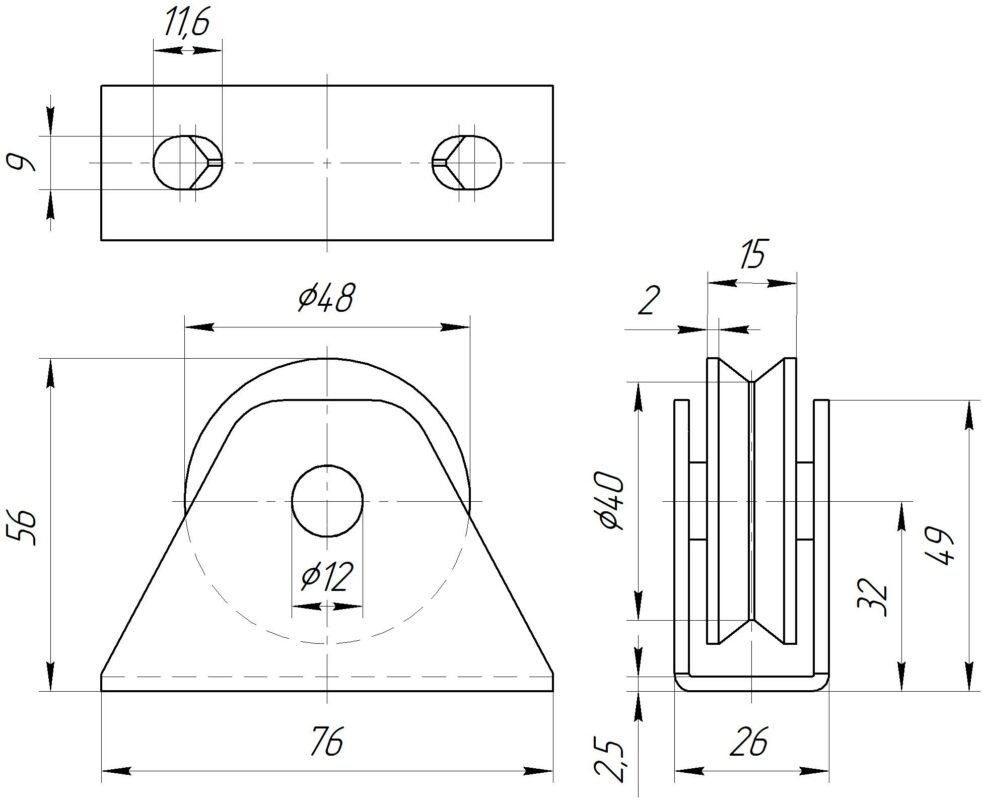

Блок монтажный D=50 СБ.a3d
-
Блок монтажный D=50 СБ.cdw
-

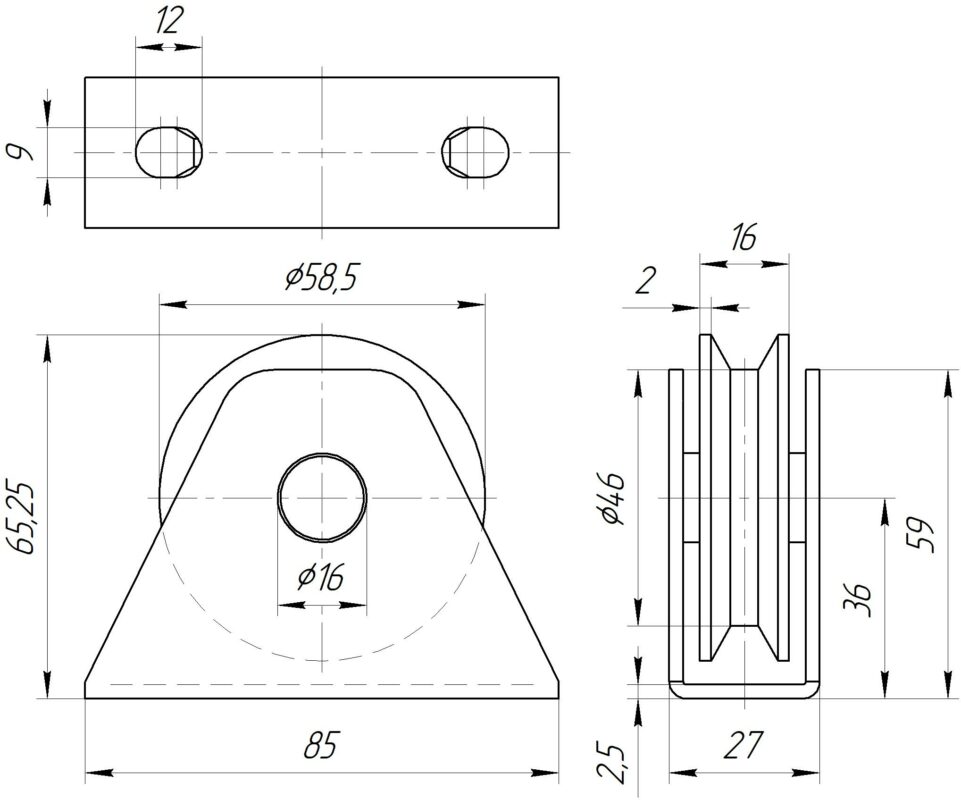

Блок монтажный D=60 СБ.a3d
-
Блок монтажный D=60 СБ.cdw
-
Кронштейн 60.m3d
-
Кронштейн.m3d
-
Ось 60.m3d
-
Ось.m3d
-
Ролик 60.m3d
-
Ролик.m3d
