Блок отклоняющий D-315

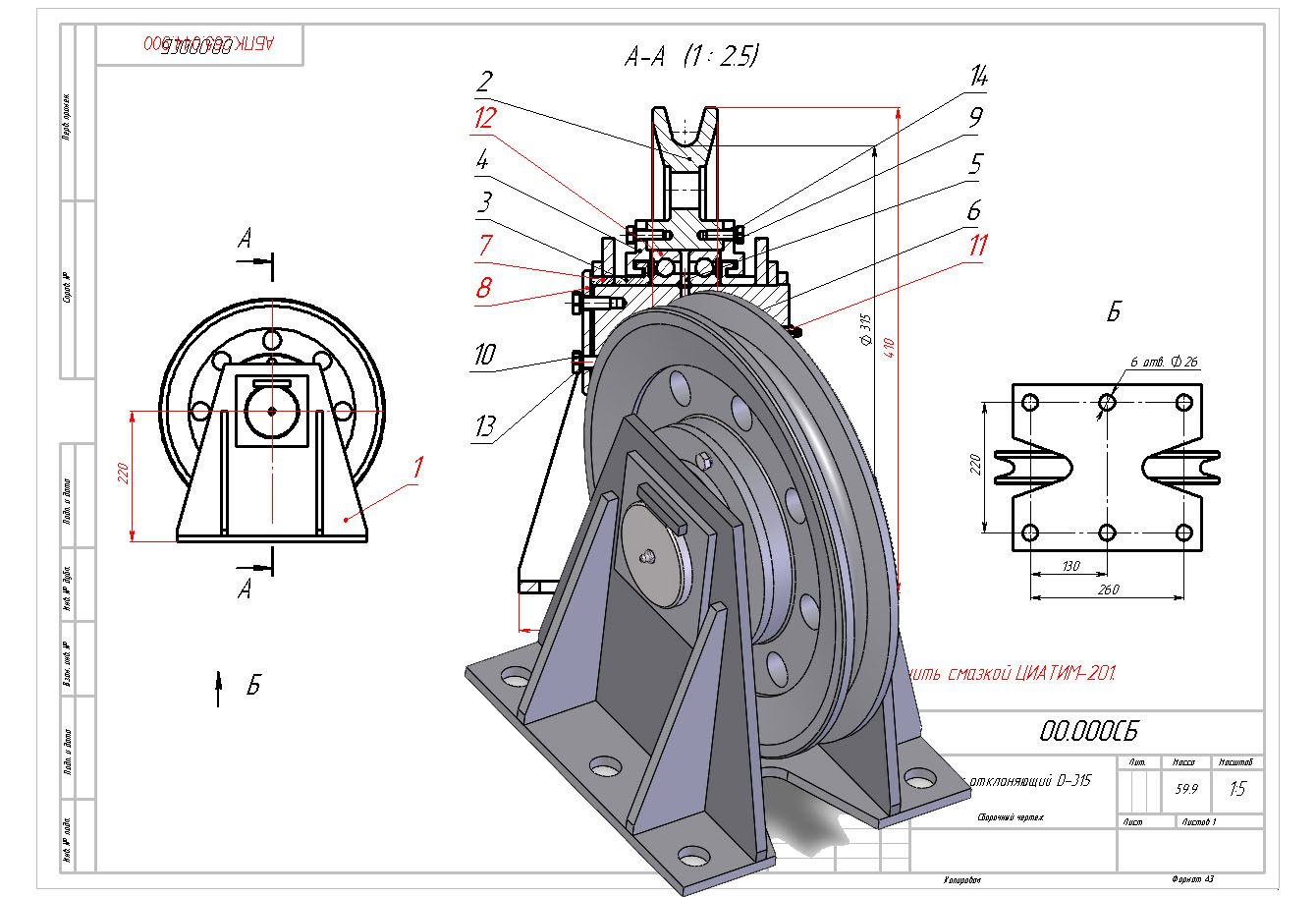

Блок отклоняющий D-315. Используется в натяжных механизмах конвейеров с применением натяжных тележек и лебедки. Диаметр используемого стального каната от 21 до 24 мм. Диаметр по впадине канавки шкива D=315 мм.

Состав: 3D модель Сборка с чертежами

Софт: SolidWorks 2019 SP5.0

Файлы:

Блок отклоняющий D-315/

Блок отклоняющий D-315/00.007 Крышка.SLDDRW

Блок отклоняющий D-315/00.002 Кольцо.SLDPRT

Блок отклоняющий D-315/00.007 Крышка.SLDPRT

Блок отклоняющий D-315/00.005 Ось.SLDPRT

Блок отклоняющий D-315/00.003 Фланец.SLDPRT

Блок отклоняющий D-315/00.002 Кольцо.SLDDRW

Блок отклоняющий D-315/00.001 Шкив.SLDPRT

Блок отклоняющий D-315/Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT

Блок отклоняющий D-315/00.004 Кольцо.SLDPRT

Блок отклоняющий D-315/00.000 Блок отклоняющий D-315.spfpdm

Блок отклоняющий D-315/Подшипник 160216 ГОСТ 8882-75.SLDPRT

Блок отклоняющий D-315/Болт М8-6gх25.88.019 ГОСТ 7798-70.SLDPRT

Блок отклоняющий D-315/00.004 Кольцо.SLDDRW

Блок отклоняющий D-315/Болт М10-6gх25.88.019 ГОСТ 7798-70.SLDPRT

Блок отклоняющий D-315/01.000 Кронштейн/

Блок отклоняющий D-315/01.000 Кронштейн/01.001 Планка.SLDPRT

Блок отклоняющий D-315/01.000 Кронштейн/01.002 Ребро.SLDPRT

Блок отклоняющий D-315/01.000 Кронштейн/01.000 Кронштейн.SLDASM

Блок отклоняющий D-315/01.000 Кронштейн/01.001 Планка.SLDDRW

Блок отклоняющий D-315/01.000 Кронштейн/01.004 Планка.SLDDRW

Блок отклоняющий D-315/01.000 Кронштейн/01.005 Платик.SLDDRW

Блок отклоняющий D-315/01.000 Кронштейн/01.007 Планка.SLDPRT

Блок отклоняющий D-315/01.000 Кронштейн/01.005 Платик.SLDPRT

Блок отклоняющий D-315/01.000 Кронштейн/01.003 Планка.SLDPRT

Блок отклоняющий D-315/01.000 Кронштейн/01.006 Платик.SLDDRW

Блок отклоняющий D-315/01.000 Кронштейн/01.007 Планка.SLDDRW

Блок отклоняющий D-315/01.000 Кронштейн/01.000 Кронштейн.SLDDRW

Блок отклоняющий D-315/01.000 Кронштейн/01.002 Ребро.SLDDRW

Блок отклоняющий D-315/01.000 Кронштейн/01.004 Планка.SLDPRT

Блок отклоняющий D-315/01.000 Кронштейн/01.000 Кронштейн.spfpdm

Блок отклоняющий D-315/01.000 Кронштейн/01.003 Планка.SLDDRW

Блок отклоняющий D-315/01.000 Кронштейн/01.006 Платик.SLDPRT

Блок отклоняющий D-315/00.000 Блок отклоняющий D-315.SLDDRW

Блок отклоняющий D-315/00.006 Втулка.SLDPRT

Блок отклоняющий D-315/00.001 Шкив.SLDDRW

Блок отклоняющий D-315/00.003 Фланец.SLDDRW

Блок отклоняющий D-315/00.000 Блок отклоняющий D-315.SLDASM

Блок отклоняющий D-315/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

Блок отклоняющий D-315/00.006 Втулка.SLDDRW

Блок отклоняющий D-315/00.005 Ось.SLDDRW

Блок отклоняющий D-315/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
