Блок отклоняющий D-250

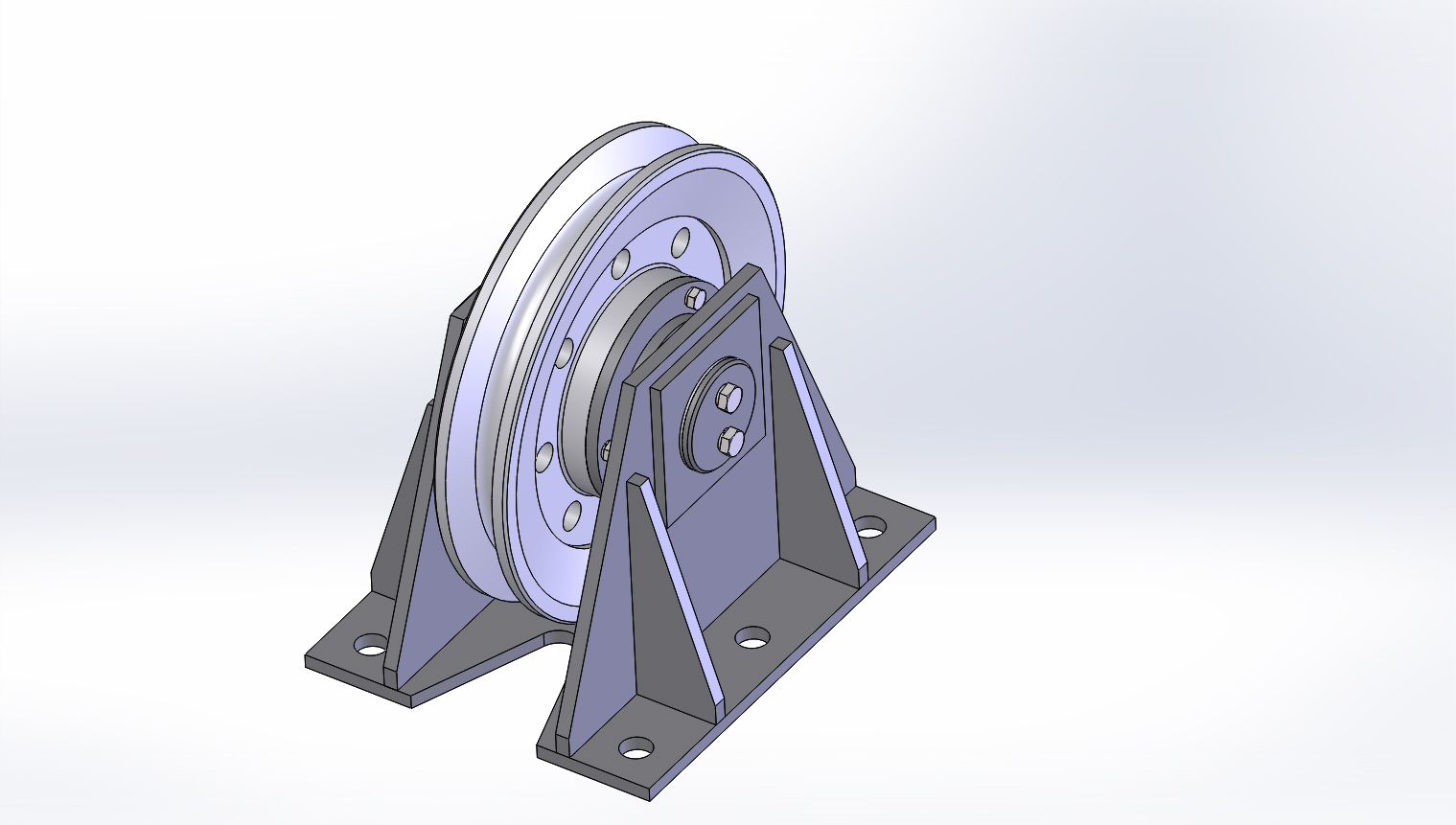

Блок отклоняющий D-250. Используется в натяжных механизмах конвейеров с применением натяжных тележек и лебедки. Диаметр используемого стального каната от 21 до 24 мм. Диаметр по впадине канавки шкива D=250 мм. Габаритные размеры ДхШхВ - 320х260х337. Масса - 43 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Блок отклоняющий D-250/

01.000 Блок отклоняющий D-250/01.000 Блок отклоняющий D-250.SLDASM

01.000 Блок отклоняющий D-250/01.000 Блок отклоняющий D-250.SLDDRW

01.000 Блок отклоняющий D-250/01.000 Блок отклоняющий D-250.spfpdm

01.000 Блок отклоняющий D-250/01.001 Крышка.SLDDRW

01.000 Блок отклоняющий D-250/01.001 Крышка.SLDPRT

01.000 Блок отклоняющий D-250/01.002 Втулка.SLDDRW

01.000 Блок отклоняющий D-250/01.002 Втулка.SLDPRT

01.000 Блок отклоняющий D-250/01.003 Кольцо.SLDDRW

01.000 Блок отклоняющий D-250/01.003 Кольцо.SLDPRT

01.000 Блок отклоняющий D-250/01.004 Фланец.SLDDRW

01.000 Блок отклоняющий D-250/01.004 Фланец.SLDPRT

01.000 Блок отклоняющий D-250/01.005 Шкив.SLDDRW

01.000 Блок отклоняющий D-250/01.005 Шкив.SLDPRT

01.000 Блок отклоняющий D-250/01.006 Ось.SLDDRW

01.000 Блок отклоняющий D-250/01.006 Ось.SLDPRT

01.000 Блок отклоняющий D-250/01.007 Кольцо.SLDDRW

01.000 Блок отклоняющий D-250/01.007 Кольцо.SLDPRT

01.000 Блок отклоняющий D-250/01.100 Кронштейн.SLDASM

01.000 Блок отклоняющий D-250/01.100 Кронштейн.SLDDRW

01.000 Блок отклоняющий D-250/01.100 Кронштейн.spfpdm

01.000 Блок отклоняющий D-250/01.101 Планка.SLDDRW

01.000 Блок отклоняющий D-250/01.101 Планка.SLDPRT

01.000 Блок отклоняющий D-250/01.102 Ребро.SLDDRW

01.000 Блок отклоняющий D-250/01.102 Ребро.SLDPRT

01.000 Блок отклоняющий D-250/01.103 Планка.SLDDRW

01.000 Блок отклоняющий D-250/01.103 Планка.SLDPRT

01.000 Блок отклоняющий D-250/01.104 Планка.SLDDRW

01.000 Блок отклоняющий D-250/01.104 Планка.SLDPRT

01.000 Блок отклоняющий D-250/01.105 Платик.SLDDRW

01.000 Блок отклоняющий D-250/01.105 Платик.SLDPRT

01.000 Блок отклоняющий D-250/01.106 Платик.SLDDRW

01.000 Блок отклоняющий D-250/01.106 Платик.SLDPRT

01.000 Блок отклоняющий D-250/01.107 Планка.SLDDRW

01.000 Блок отклоняющий D-250/01.107 Планка.SLDPRT

01.000 Блок отклоняющий D-250/Болт М10-6gх25.88.019 ГОСТ 7798-70.SLDPRT

01.000 Блок отклоняющий D-250/Болт М8-6gх25.88.019 ГОСТ 7798-70.SLDPRT

01.000 Блок отклоняющий D-250/Колпачок с фиксатором для прессмасленки.SLDPRT

01.000 Блок отклоняющий D-250/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

01.000 Блок отклоняющий D-250/Подшипник 212 ГОСТ 8338-75.SLDPRT

01.000 Блок отклоняющий D-250/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

01.000 Блок отклоняющий D-250/Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
