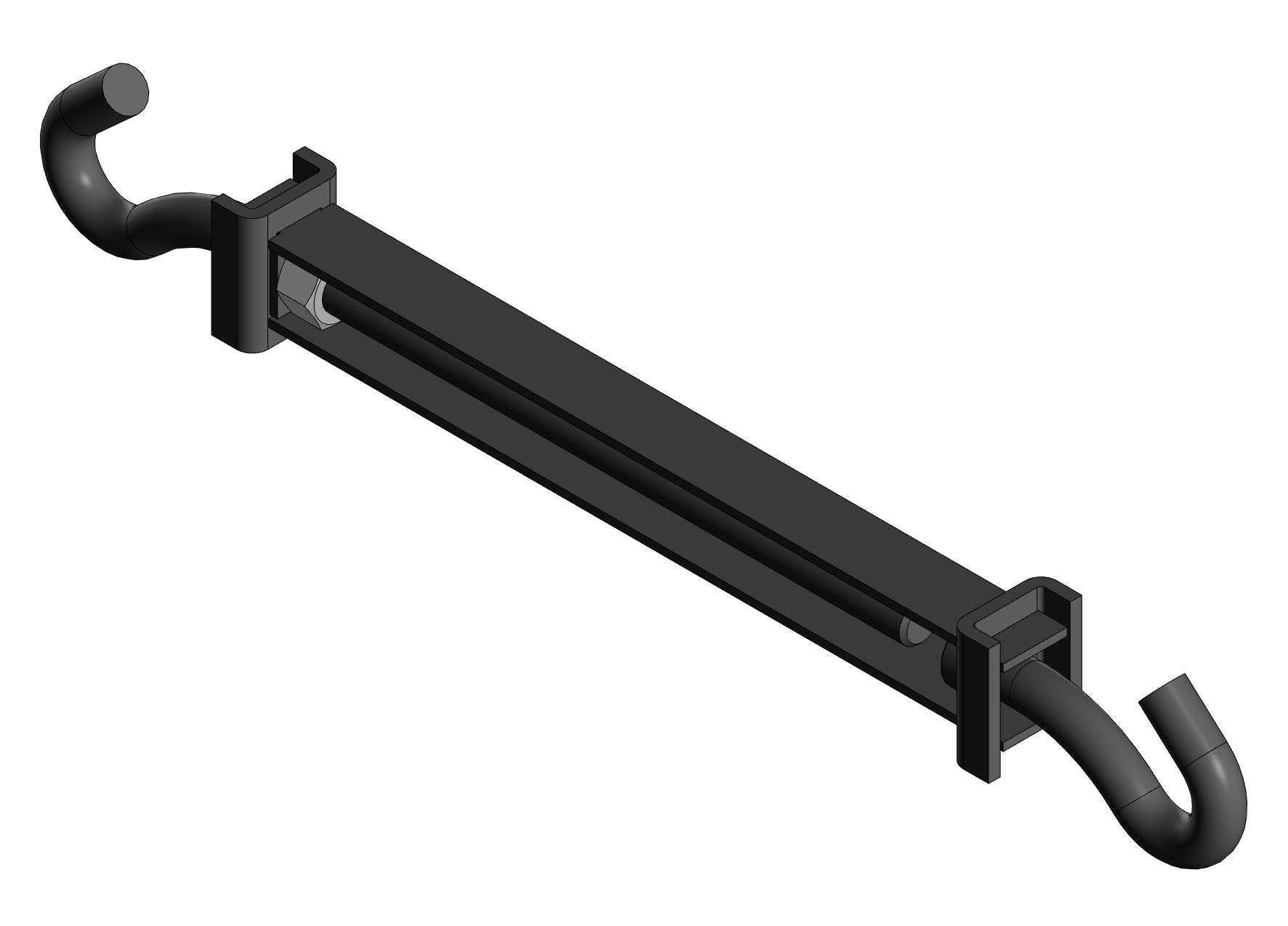

Талреп М20 (устройство для стяжки тросов)

3д модель и деталировка изделия. Талреп М20, без сварных соединений. Узлы деталей и сборочная единица оформлены в чертежах для изготовления. 600х80 в собранном состоянии. Весом чуть более 3 кг.

Состав: 3D модель, деталировка для изготовления изделия

Софт: КОМПАС-3D 18.1

Файлы:
ЭГ-0824 _ Устройсво для стяжки троссов.a3d
ЭГ-0824 _ Устройсво для стяжки троссов.cdw
ЭГ-0824-01 _ Скоба.cdw
ЭГ-0824-01 _ Скоба.m3d
ЭГ-0824-02 _ Шайба.cdw
ЭГ-0824-02 _ Шайба.m3d
ЭГ-0824-03 _ Пластина.cdw
ЭГ-0824-03 _ Пластина.m3d
ЭГ-0824-04 _ Крюк.cdw
ЭГ-0824-04 _ Крюк.m3d
ЭГ-0824-05 _ Крюк 2.cdw
ЭГ-0824-05 _ Крюк 2.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

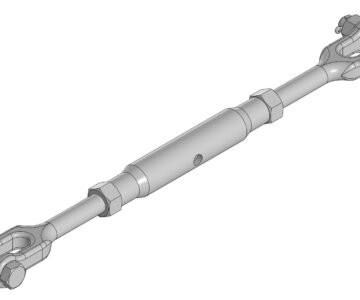

Талреп М20 (Вилка-вилка)
