ЗЛМ250 Захват зажим для подъема листового металла для лазерного станка

Грузоподьемность 1 зажима около 200кг. Зажим предназначен для листового металла 1,5-12мм. При работе на лазерных и плазменных станках требуется что-бы один оператор мог погрузить листовой металл на станок с помощью крана. При подъеме лист зажимается эксцентриковым зажимом в двух положениях. На зажиме отсутствуют зубцы - эксцентрик прижимает к плоскому основанию - лист не повреждается при транспортировке. Для перемещения листа 2мм достаточно 2х таких зажимов по центру, для более тяжелых листов надо 4 зажима. Погрузка листов, разгрузка листов, разгрузка тяжелых деталей и обрезков - это не полный перечень работ которые можно выполнять, Оператору станка для подачи тяжелого листа не нужен грузчик. В архиве содержаться DXF для лазерной резки. можно заказать такие готовые. Для лазера 1000 ватт по грузоподъемности точно подходят для большинства видов работ.

Состав: 3D сборка, DXF для резки Язык документа

Софт: SolidWorks 2015

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Такелаж / ЗЛМ250 Захват зажим для подъема листового металла для лазерного станка

Захват подьемник листового металла ЗЛМ250/
Захват подьемник листового металла ЗЛМ250/Болт М12х35 полная резьба.SLDPRT
Захват подьемник листового металла ЗЛМ250/Лист 12мм.SLDPRT
Захват подьемник листового металла ЗЛМ250/Лист 2мм.SLDPRT
Захват подьемник листового металла ЗЛМ250/Нижний держатель 190402 ЗЛМ250 6мм 4шт.DXF
Захват подьемник листового металла ЗЛМ250/Нижний держатель 190402 ЗЛМ250.SLDDRW
Захват подьемник листового металла ЗЛМ250/Нижний держатель 190402 ЗЛМ250.SLDPRT
Захват подьемник листового металла ЗЛМ250/Ось подьемника 190402 ЗЛМ250.SLDPRT
Захват подьемник листового металла ЗЛМ250/Площадка задняя 190402 ЗЛМ250 6мм.DXF
Захват подьемник листового металла ЗЛМ250/Площадка задняя 190402 ЗЛМ250.SLDPRT
Захват подьемник листового металла ЗЛМ250/Площадка нижняя 190402 ЗЛМ250 6мм.DXF
Захват подьемник листового металла ЗЛМ250/Площадка нижняя 190402 ЗЛМ250.SLDPRT
Захват подьемник листового металла ЗЛМ250/Подстропник190402 ЗЛМ250.SLDPRT
Захват подьемник листового металла ЗЛМ250/Подьемник захват ЗЛМ250 лист 1 12.JPG
Захват подьемник листового металла ЗЛМ250/Подьемник захват ЗЛМ250 лист 1 12.SLDASM

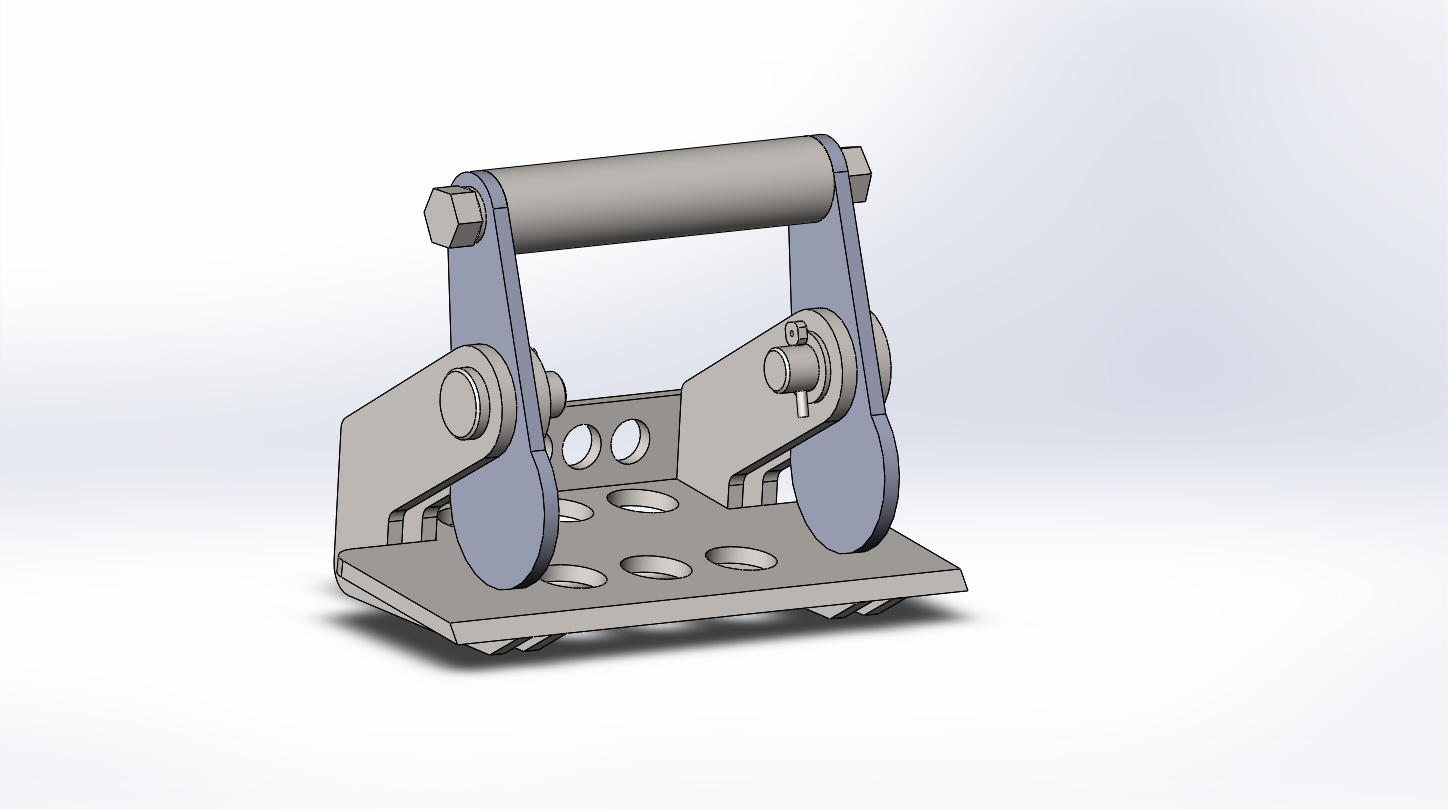

Захват подьемник листового металла ЗЛМ250/Подьемник захват ЗЛМ250 тонкий лист.JPG
Захват подьемник листового металла ЗЛМ250/Подьемник захват ЗЛМ250 тонкий лист.SLDASM
Захват подьемник листового металла ЗЛМ250/Подьемник захват ЗЛМ250 тонкий лист.SLDDRW
Захват подьемник листового металла ЗЛМ250/Сборка подьема листа 12мм.JPG
Захват подьемник листового металла ЗЛМ250/Сборка подьема листа 12мм.PDF
Захват подьемник листового металла ЗЛМ250/Сборка подьема листа 12мм.SLDASM
Захват подьемник листового металла ЗЛМ250/Сборка подьема листа 2мм.JPG
Захват подьемник листового металла ЗЛМ250/Сборка подьема листа 2мм.SLDASM
Захват подьемник листового металла ЗЛМ250/Стропа.SLDPRT
Захват подьемник листового металла ЗЛМ250/Шайба 12.SLDPRT
Захват подьемник листового металла ЗЛМ250/Шайба 16.SLDPRT
Захват подьемник листового металла ЗЛМ250/Шплинт 4х25.SLDPRT
Захват подьемник листового металла ЗЛМ250/Эксцентрик 190402 6мм 2шт.DXF.fs.bmp
Захват подьемник листового металла ЗЛМ250/Эксцентрик 190402 ЗЛМ250 6мм 2шт.DXF
Захват подьемник листового металла ЗЛМ250/Эксцентрик 190402 ЗЛМ250.SLDPRT
