Тележка 5,0т /платформа (6,0х2,5х0,46)

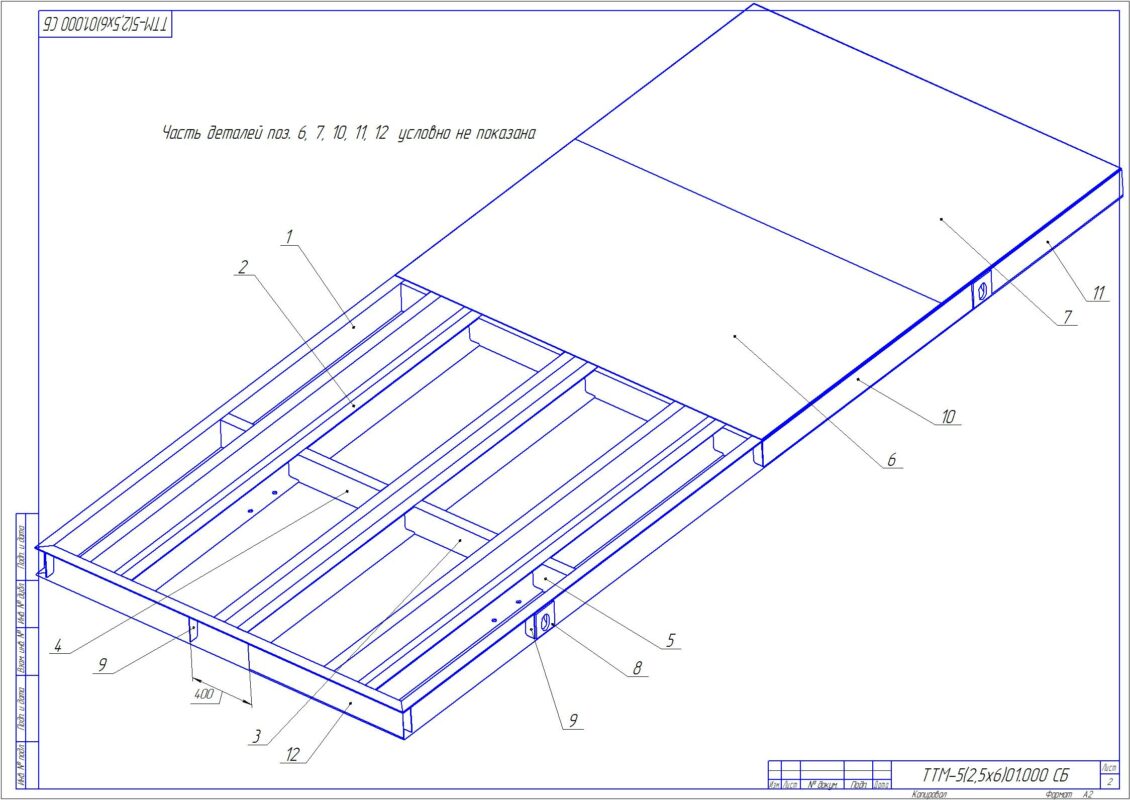

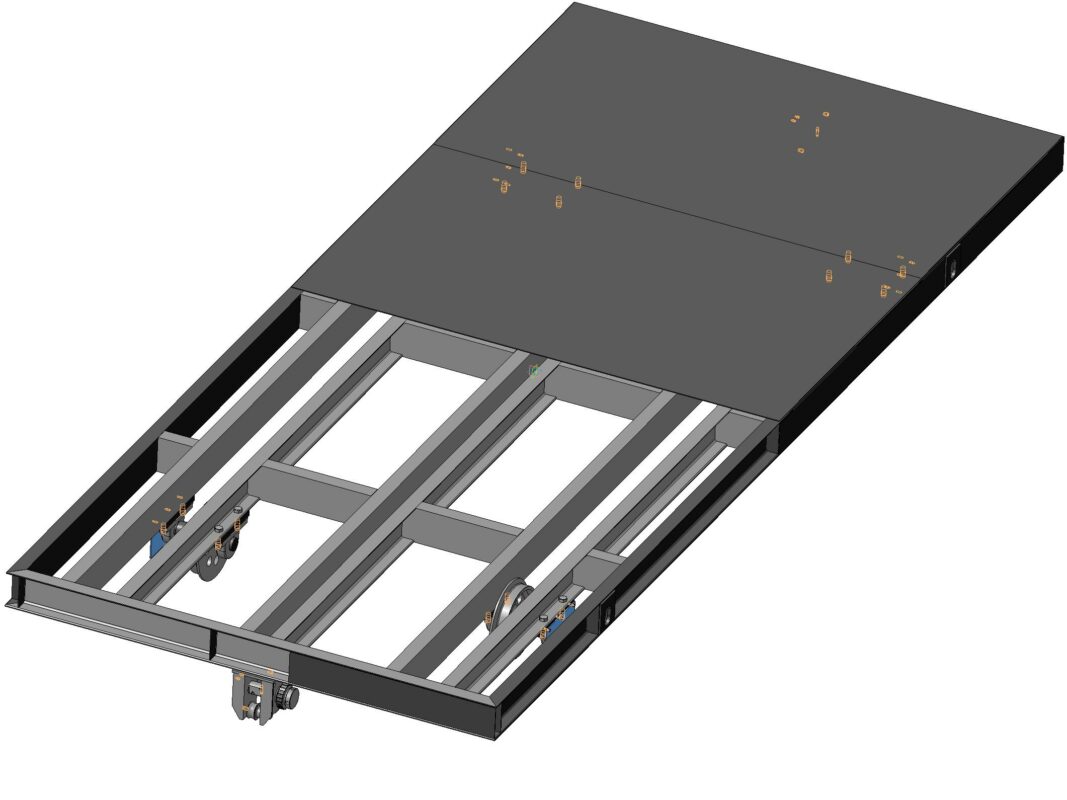

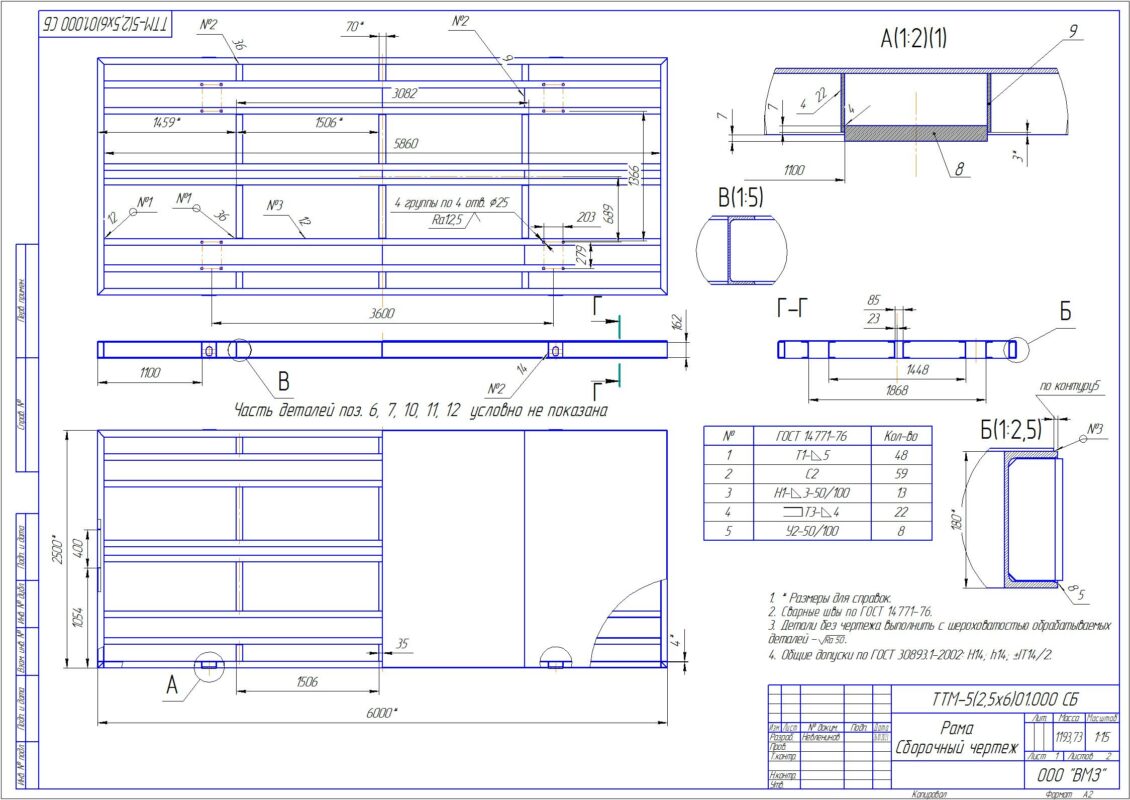

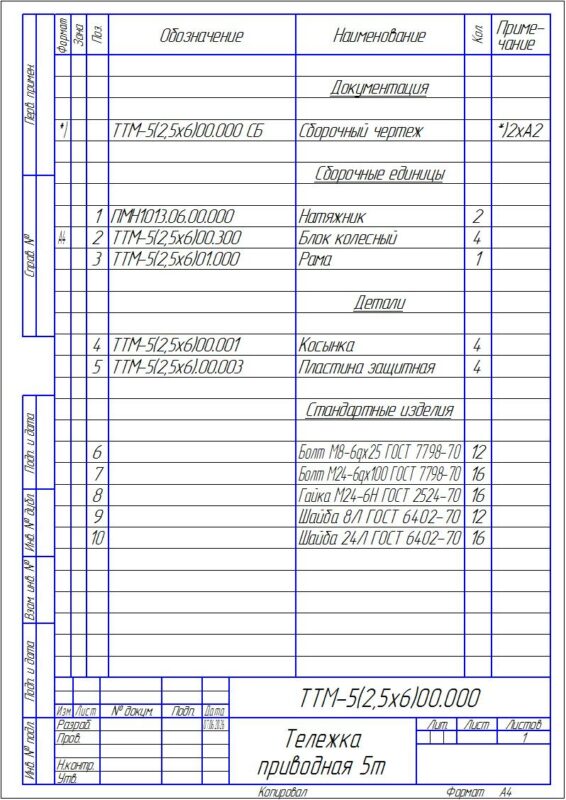

ТТМ-5(2,5х6) 00.000 - Тележка 5,0т пониженной высоты (460мм) предназначена для закатывания крупногабаритных изделий 2,5х6м в камеру песко/дробеструйной или иной очистки.

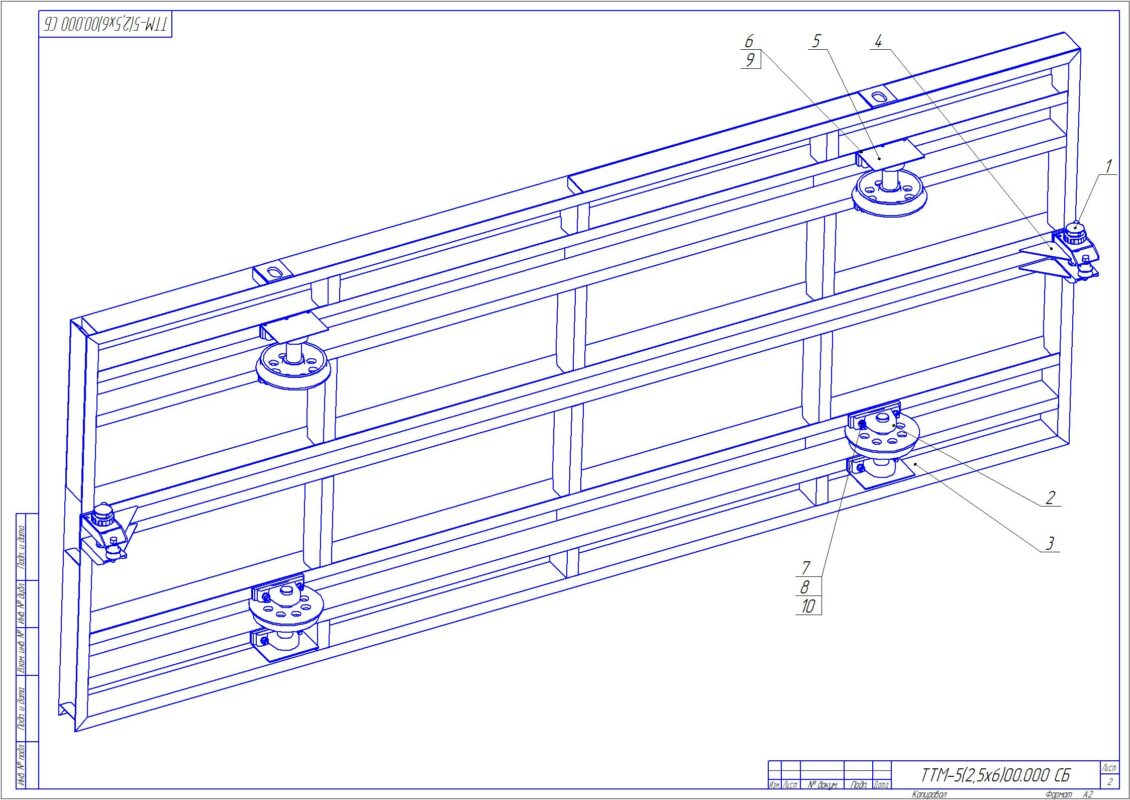

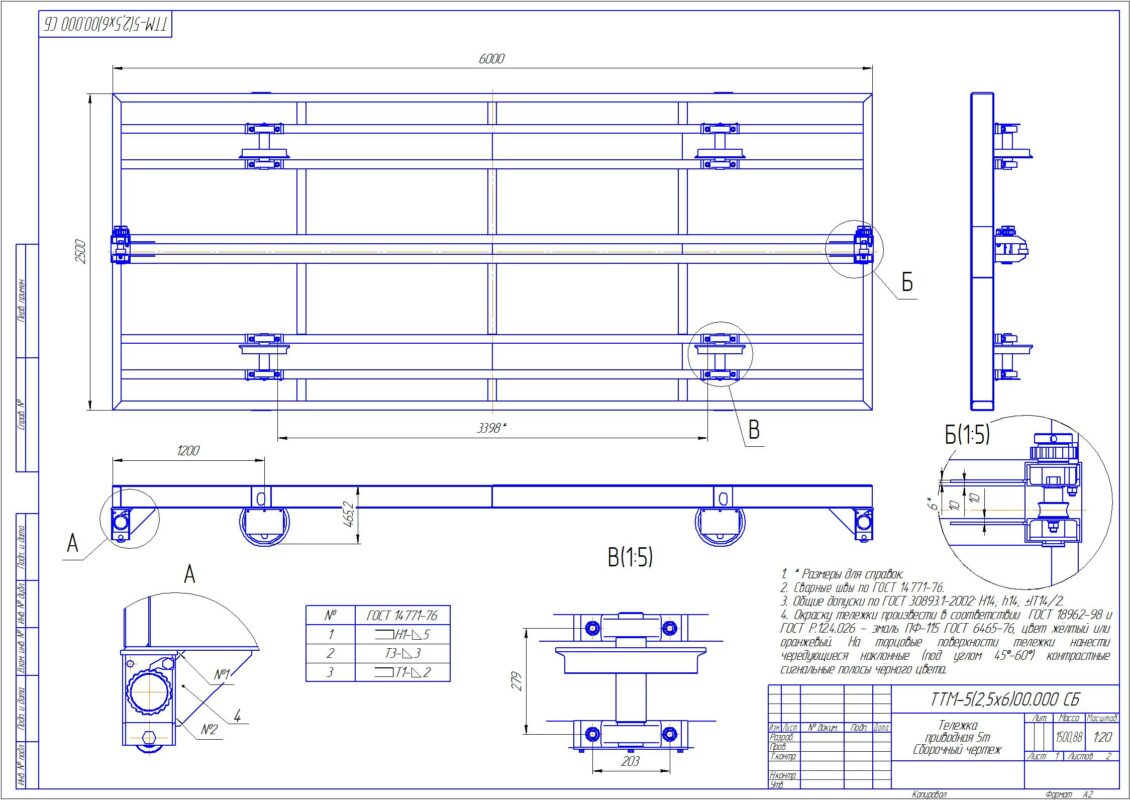

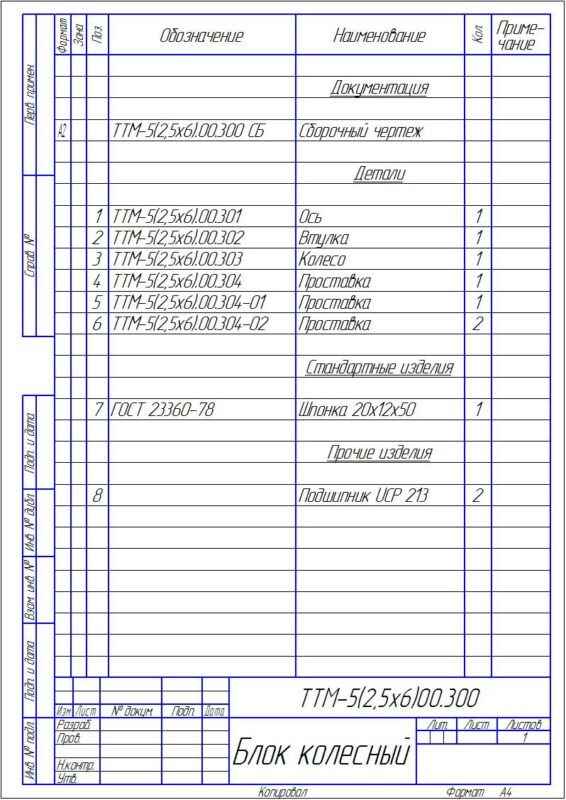

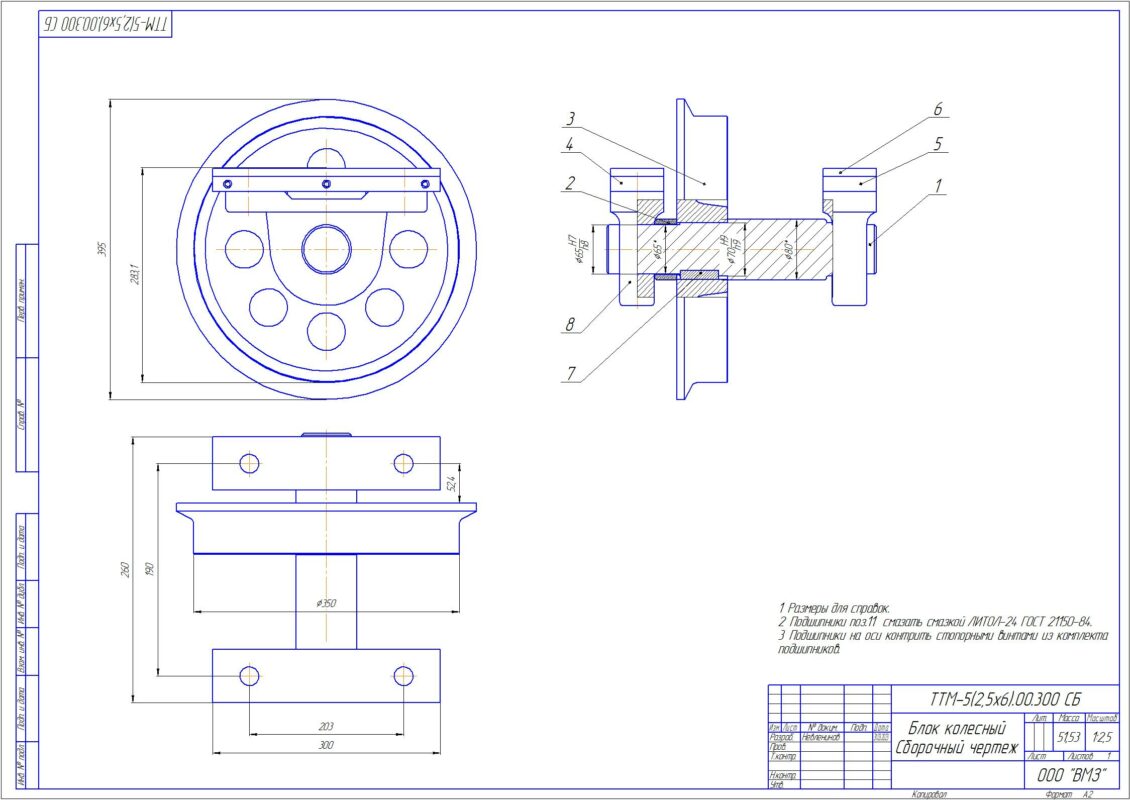

Это первая работа по понижению высоты платформы, первоначальная высота аналога подобной тележки была 605мм. (нет необходимости высоко поднимать реактивное сопло оратору или пользоваться дополнительными подставками). Для чего уменьшили диаметр опорных колёс и конструкцию колёсных блоков, сделали их ассиметричными.
Любопытно, что до моего прихода, при изготовлении подобной продукции исполнители всегда вызывали конструктора в цех, для уточнения или выяснения деталей или отношений (мы даже поспорили с начальником). Данный комплект получился практически «безвыходным», т е без выходов в цех, люди сами делали заготовки, складывали конструкцию и варили. Если у начинающего конструктора есть вышеуказанная проблема, присмотритесь к данному проекту, может быть там ответы на Ваши вопросы.
Второй интересный момент получился из-за ширины 2,5 м. Я предлагал хотя-бы 2,4 из соображений, если ворота камеры окажутся тоже 2,5. В результате всё быстро переделывали под 2м, поскольку машина, для доставки изделия заказчику, оказалась шириной 2,5 м.
