Тележка предназначена для перевозки грузов до 500 кг. Размер платформы 1500*1000 мм. Колеса диаметром 200мм, два из которых поворотные, обеспечивают маневренность и легкость движения даже нагруженной тележки. Изготовлена из квадратной трубы 60*60.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Тележка грузоподъёмностью 0,5 т
Тележка грузоподъёмностью 0,5 т
0
125
1229
12
1
80
Автор
Александр
Дата
22.11.2016
Язык
Русский
Состав

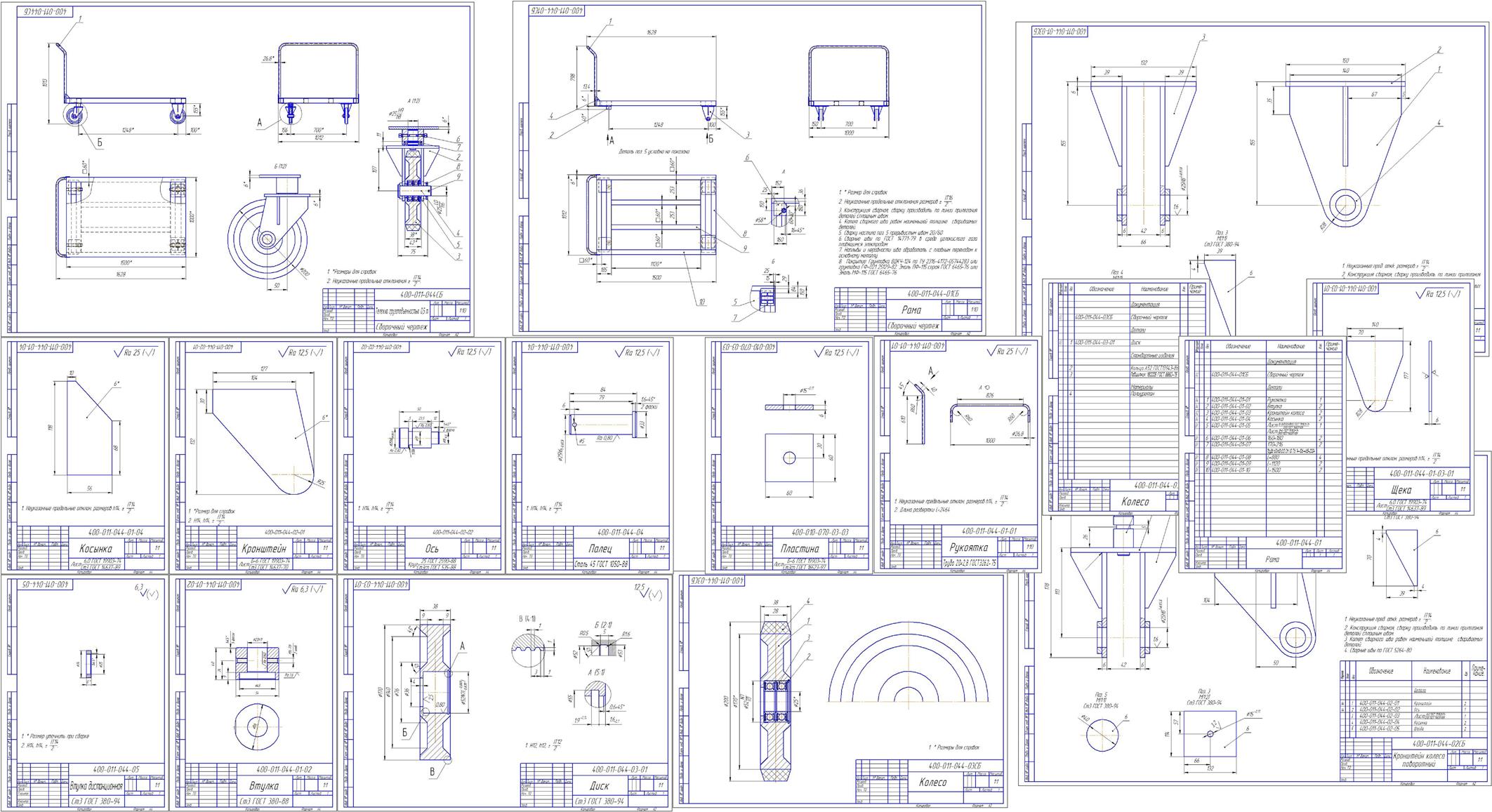

Сборочный чертеж (СБ), Деталировка (Рама, кронштейн колеса поворотный, колесо, палец, втулка дистанционная, втулка, диск, колесо в сборе, кронштейн, ось, пластина, рукоятка, щека, пластина ), Спецификация
Софт
КОМПАС-3D 13 SP1
