Ковш разливочный поворотный Q=0,5 т

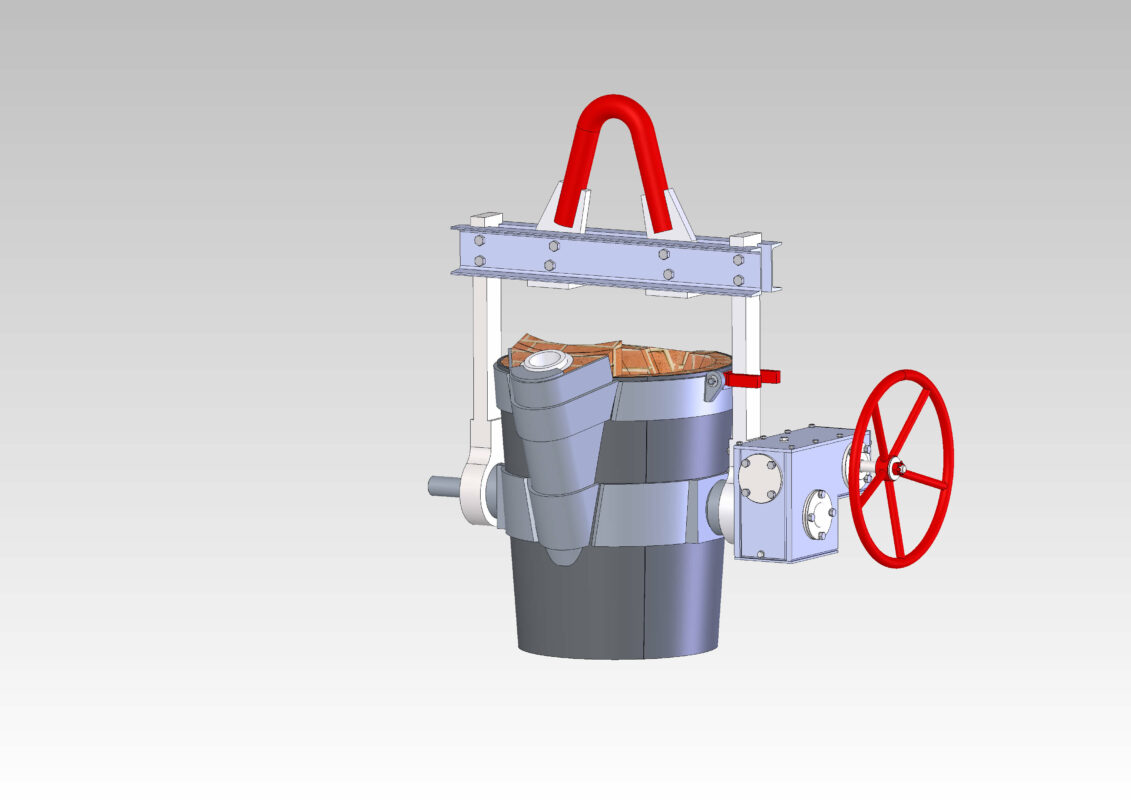

Ковш разливочный поворотный, чайникового типа предназначен для приёмки и разливки жидкого металла. Состоит из траверсы, корпуса и ручного механизма наклона. Масса принимаемого жидкого металла – 0,5 т.
Технические характеристики:
Общая емкость ковша, м3 -0,08
Объём жидкого металла, м3 -0,071
Объем жидкого шлака, м3 -0,009
Масса жидкого металла, т -0,5
Масса шлака, т -0,028
Масса заполненного ковша, т -0,935
Масса порожнего футерованного ковша, т -0,435

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2011 SP4
